Монтажная плата боковая для шкафа CQE (ВхГ) 1800x600 мм - R5LPS1806 ДКС

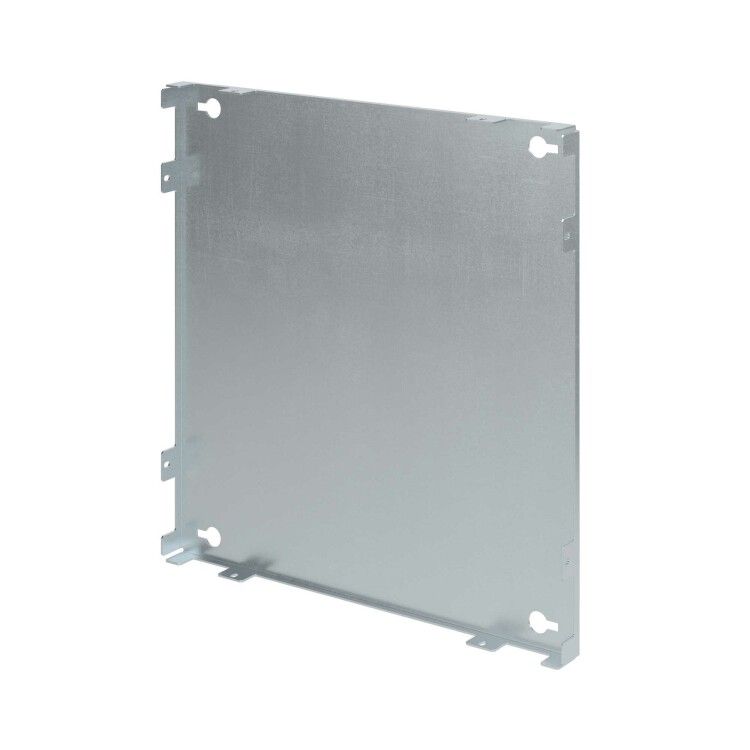

Монтажная плата боковая для шкафа CQE (ВхГ) 1800x600 мм от DKC - элемент конструкции шкафов управления, обеспечивающий надёжное крепление аппаратуры и быстрое заземление. Артикул r5lps1806 соответствует сплошному исполнению серии RAM block.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 1800x600 мм используется для фиксации электрооборудования внутри силовых и автоматизированных шкафов. Подходит для установки контакторов, реле, модулей ввода/вывода, DIN-рейки и других устройств. Применяется в промышленных системах управления: на станках, конвейерах, в системах АСУ ТП, энергообъектах и объектах ЖКХ.

Технические характеристики

• Размеры: 1800 мм (высота) × 600 мм (глубина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - позволяет крепить оборудование через отверстия, ускоряет сборку
• Исполнение: сплошное (R5LPS) - для жесткого крепления; перфорированное (R5LPP) - для гибкой расстановки компонентов
• Крепление: универсальное - подходит для установки на полную или промежуточную высоту шкафа

Совместимость и монтаж

Плата совместима со шкафами серии CQE от DKC. Монтаж выполняется с помощью предложенных в комплекте крепёжных элементов - болтов, гаек и шайб. Для установки требуется доступ к боковой стенке шкафа. Отличается от обычных DIN-реек тем, что крепится параллельно стенке шкафа, освобождая внутреннее пространство. Обеспечивает непрерывный контакт с корпусом шкафа - заземление осуществляется автоматически при установке.

Безопасность и стандарты

Оцинкованное покрытие соответствует требованиям ГОСТ 14918 к антикоррозийной защите. Конструкция обеспечивает надёжное электрическое соединение с корпусом шкафа, что соответствует нормам безопасности для электрощитового оборудования. Соответствует требованиям IEC 61439 для распределительных щитов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Заземление происходит без дополнительных проводов - снижает риск ошибок при монтаже
• Одинаково удобна для установки на верхней, средней или нижней части шкафа
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Поддерживает плотное расположение оборудования - экономит место внутри шкафа

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет защиты от атмосферных воздействий выше IP54
• Не рекомендуется использовать в шкафах с частичным или открытым корпусом - требует замкнутой металлической рамы для эффективного заземления
• Не подходит для крепления тяжёлых устройств свыше 15 кг без дополнительной опоры
• Сплошное исполнение (r5lps1806) не позволяет менять положение креплений после установки - выбирать тип до начала сборки

Примеры использования

• Фиксация реле времени и терморегуляторов в шкафу управления насосной станцией
• Установка входных модулей PLC на боковой стенке шкафа автоматизации цеха
• Крепление DIN-реек с автоматическими выключателями в распределительном щите здания
• Обустройство запасного места для будущего оборудования в уже смонтированном шкафе CQE

Практические советы

• При заказе уточните тип исполнения: r5lps1806 - сплошная плата, r5lpp1806 - перфорированная. Перфорация нужна, если часто меняете расположение оборудования.
• Проверьте посадочные отверстия на соответствие размерам крепёжа вашего оборудования - шаг отверстий стандартизирован, но не все устройства подходят без адаптеров.
• Для максимальной надёжности заземления перед установкой удалите краску или оксиды с поверхности шкафа там, где плата будет соприкасаться с корпусом.
• Если шкаф установлен в помещении с высокой влажностью - дополнительно проверяйте целостность цинкового слоя при обслуживании.
• Плата рассчитана на одну сторону шкафа. Для двусторонней нагрузки используйте две платы - одна с каждой стороны.
