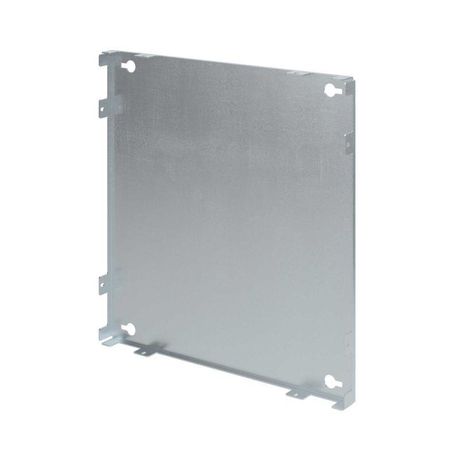

Монтажная плата боковая для шкафа CQE (ВхГ) 1000x600 мм | R5LPS1006 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 1000x600 мм от DKC (ДКС) - элемент конструкции шкафов управления, обеспечивающий надёжное крепление электрооборудования внутри корпуса. Артикул r5lps1006 соответствует сплошному варианту платы из оцинкованной стали, подходящему для монтажа в промышленных и автоматизированных системах.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 1000x600 мм используется для фиксации аппаратов управления, контакторов, реле, модулей автоматики и других устройств внутри силовых или управляющих шкафов. Применяется в системах автоматизации, на производстве, в энергетике, на транспорте - там, где требуется компактный и жёсткий монтаж оборудования на боковой стенке шкафа.

Технические характеристики

• Размеры: 1000 мм (высота) × 600 мм (глубина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да (для версий R5LPP); в данном артикуле (r5lps1006) - сплошная поверхность (R5LPS)
• Крепление: универсальное, позволяет устанавливать плату на полную или промежуточную высоту шкафа
• Заземление: предусмотрено быстрое подключение к контуру заземления через конструкцию платы

Совместимость и монтаж

Плата совместима со шкафами серии CQE от DKC (ДКС). Монтируется на боковые стенки шкафа с помощью предложенных в комплекте крепёжных элементов - болтов, гаек и шайб. Для установки не требуются специальные инструменты: достаточно отвёртки и ключей стандартного набора. Плата рассчитана на равномерное распределение нагрузки - допустимый вес установленного оборудования до 40 кг при правильном креплении по всей площади.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов. Оцинкованное покрытие снижает риск возникновения коррозии, что важно для соблюдения норм IEC 61439. Конструкция обеспечивает надёжное заземление всех смонтированных устройств, что соответствует требованиям ГОСТ Р 51317.1 и ПУЭ.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Устойчивость к коррозии - цинковое покрытие сохраняет целостность даже в агрессивных средах
• Универсальная система крепления - можно использовать как на полной, так и на частичной высоте шкафа
• Обеспечивает эффективное заземление без дополнительных проводников
• Комплектность - все необходимые крепёжные детали включены в поставку

Ограничения применения

• Не предназначен для установки вне закрытых металлических шкафов - не имеет защиты IP
• Сплошная форма (r5lps1006) не позволяет проходить кабелям сквозь плату - для прокладки проводов используйте перфорированный вариант R5LPP
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +80 C
• Подходит только для шкафов серии CQE; несовместима с другими сериями без адаптеров

Примеры использования

• Крепление контакторов и тепловых реле в шкафу управления насосной станцией
• Фиксация PLC-модулей и входных/выходных карт в системе автоматизации конвейера
• Установка преобразователей частоты и сетевых фильтров в промышленных щитах
• Монтаж устройств защиты и коммутации в распределительных пунктах на объектах ЖКХ

Практические советы

• При выборе между сплошной (R5LPS) и перфорированной (R5LPP) платой - выбирайте перфорацию, если нужен доступ к задней части шкафа для прокладки кабелей
• Проверьте посадочные отверстия на шкафе перед монтажом - они должны точно совпадать с крепёжными точками платы
• Для увеличения долговечности в сырых помещениях дополнительно проверяйте целостность цинкового слоя после установки
• Не затягивайте крепёж слишком сильно - это может деформировать сталь толщиной 2 мм
• Артикул r5lps1006 - это именно сплошная плата. Если вам нужны отверстия - ищите R5LPP1006
