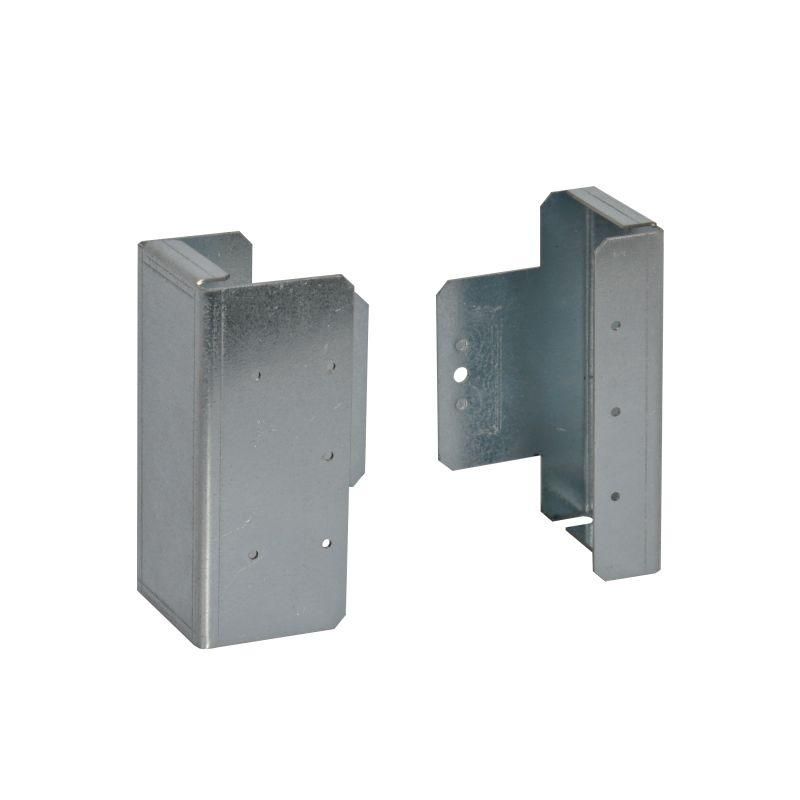

Плата на центральной стойке DPX3 250 3P Leg 339621 Legrand

Плата на центральной стойке DPX3 250 3P от Legrand - металлическая опора для монтажа оборудования в распределительных шкафах. Артикул 339621 предназначена для фиксации компонентов на центральной стойке системы XL3 S, обеспечивая устойчивую и точную установку.

Назначение и область применения

Плата на центральной стойке DPX3 250 3P используется для крепления автоматических выключателей, контакторов, реле и других устройств внутри шкафа управления. Подходит для систем распределения электроэнергии в промышленных и коммерческих объектах - например, на производствах, в логистических центрах, на насосных станциях.

Технические характеристики

• Тип изделия: плата для центральной стойки
• Материал: сталь
• Наличие перфорации: да - позволяет крепить оборудование саморезами или болтами
• Защитное покрытие: необработанная поверхность - требует дополнительной защиты при использовании во влажной среде
• Цвет: серый
• Совместима со стойками серии XL3 S
• Размеры соответствуют стандартным габаритам DPX3 250

Совместимость и монтаж

Плата DPX3 250 3P совместима исключительно со стойками серии XL3 S от Legrand. Устанавливается на центральную вертикальную стойку шкафа с помощью стандартного крепления. Перфорация позволяет фиксировать устройства с шагом 48,3 мм - соответственно стандарту DIN EN 60297. Для монтажа используются саморезы M4 или аналогичные крепежи, не входящие в комплект.

Безопасность и стандарты

Изделие соответствует требованиям механической прочности и совместимости с системами Legrand XL3 S. Однако, поскольку материал не имеет защитного покрытия, применение в условиях повышенной влажности, агрессивной среды или открытых помещениях требует дополнительной антикоррозийной обработки.

Преимущества

• Высокая жесткость за счет стального корпуса - минимизирует вибрацию и деформацию при нагрузках
• Перфорированная поверхность обеспечивает гибкость расположения аппаратов
• Универсальная совместимость с компонентами серии XL3 S
• Поддерживает плотный монтаж - экономит место в шкафу

Ограничения применения

• Не применяется вне системы XL3 S - несовместима со стойками других производителей или серий
• Отсутствие защитного покрытия делает её непригодной для использования в сырых, химически активных или наружных условиях без дополнительной изоляции
• Не предназначена для крепления тяжелых устройств свыше 15 кг без усиления конструкции

Примеры использования

• Фиксация модульных автоматов в щите управления технологической линии
• Установка контакторов и термореле в распределительном шкафу холодильного комплекса
• Монтаж устройств защиты в шкафу насосной станции при условии герметизации внутреннего объема

Практические советы

• Проверьте посадочные отверстия на стойке перед монтажом - они должны точно совпадать с крепежными отверстиями платы
• Если шкаф будет установлен в помещении с высокой влажностью, нанесите на плату слой противокоррозийного состава до сборки
• Не используйте силовые крепежи с большими головками - они могут задеть соседние элементы; предпочтительны потайные или полупотайные винты
• Плата DPX3 250 3P от Legrand не заменяет основную стойку - она является дополнением к ней, поэтому требуется наличие двух боковых стоек для устойчивости всей конструкции
