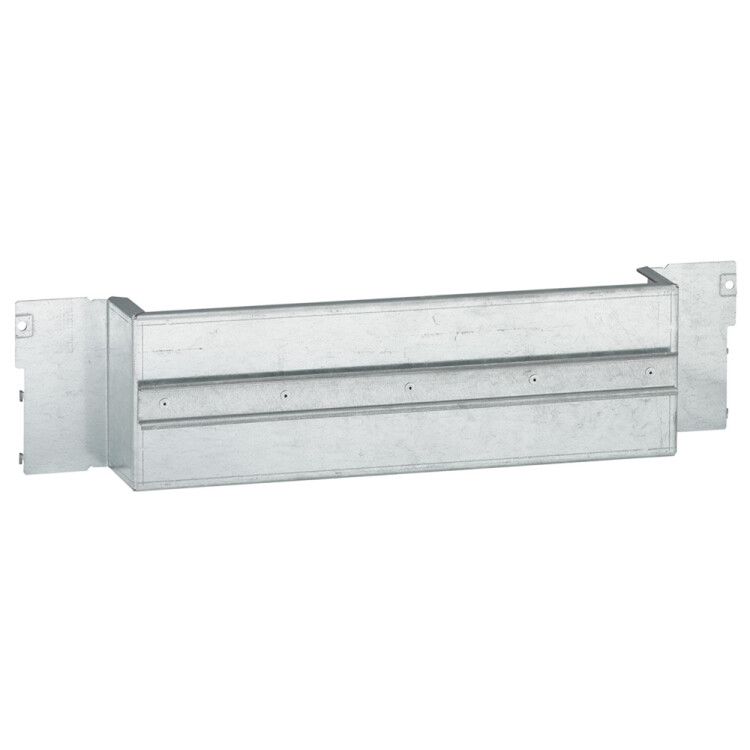

Монтажная плата с рейкой DIN - XL3 800/4000 24 модуля вертикальная установка DPX3 160/250 | 020611 Legrand

Плата монтажная DPX3 160/250 с/без дифференциального устройства от Legrand - компонент для сборки распределительных щитов переменного тока, обеспечивающий удобную фиксацию автоматических выключателей серии XL3. Артикул 020611 подойдёт для профессиональной установки в промышленных и коммерческих объектах.

Назначение и область применения

Плата монтажная DPX3 160/250 предназначена для крепления модульных аппаратов защиты - автоматических выключателей, УЗО, дифавтоматов - внутри распределительных щитов. Подходит для систем с рабочим напряжением до 250 В переменного тока. Часто используется в щитах зданий, на производствах, в офисах и объектах ЖКХ, где требуется надёжная и упорядоченная организация электрооборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Рабочее напряжение: до 250 В
• Материал корпуса: сталь
• Защитное покрытие: лакированное - предохраняет от коррозии и обеспечивает гладкую поверхность
• Цвет: белый
• Перфорация: есть - позволяет закрепить плату саморезами или болтами через отверстия
• Совместима с устройствами серии XL3 (Legrand)

Совместимость и монтаж

Плата DPX3 160/250 совместима исключительно с модулями из серии XL3 бренда Legrand. Монтаж выполняется путём крепления к стенке шкафа с помощью саморезов через перфорированные отверстия. Нельзя использовать с другими сериями (например, XLS, Céliane) - они имеют другую форму крепления. Для правильной установки проверьте соответствие шага крепления модулей - он соответствует стандартному 17,5 мм.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для внутренней установки в распределительных щитах. Лакированное покрытие снижает риск возникновения короткого замыкания за счёт изоляции металлической основы. Прямых указаний на соответствие ГОСТ или IEC в предоставленных данных нет - рекомендуется сверяться с документацией Legrand для проектов, требующих обязательного подтверждения стандарта.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к окислению - лакированное покрытие продлевает срок службы даже во влажных средах
• Чётко заданная перфорация ускоряет монтаж и минимизирует погрешности при расположении оборудования
• Белый цвет обеспечивает хорошую видимость и легко сочетается с любыми типами лицевых панелей

Ограничения применения

• Не предназначен для постоянного воздействия открытой воды или высокой запылённости - не имеет степени IP-защиты
• Поддерживает только переменный ток; применение в цепях постоянного тока недопустимо
• Не работает автономно - требует наличия модулей серии XL3 и внешнего шкафа
• Не рассчитана на нагрузки выше 250 В - использование в сетях 400 В вызывает риск повреждений

Примеры использования

• Щит управления насосной станцией с УЗО и автоматами
• Распределительный щит торгового центра с группами освещения и розеток
• Шкаф автоматизации на производстве с контроллерами и силовыми контактными элементами
• Объекты с жесткими требованиями к эстетике - белый цвет хорошо смотрится в интерьерах

Практические советы

• Перед монтажом убедитесь, что все модули, которые планируете установить, подходят именно под серию XL3 - другие модели не будут плотно фиксироваться
• При использовании нескольких плат рядом соблюдайте минимальный зазор между ними - не менее 10–15 мм - для теплоотвода и доступа к клеммам
• Проверяйте посадочные места перед установкой: если отверстия в шкафе не совпадают с перфорацией, используйте переходные планки
• Артикул 020611 выпускается в двух вариантах - с дифференциальным устройством и без него. Выбирайте версию в зависимости от необходимости защиты по току утечки
• Плата DPX3 160/250 не является термостойкой - не располагайте её рядом с источниками значительного тепла (например, нагревательными элементами)
