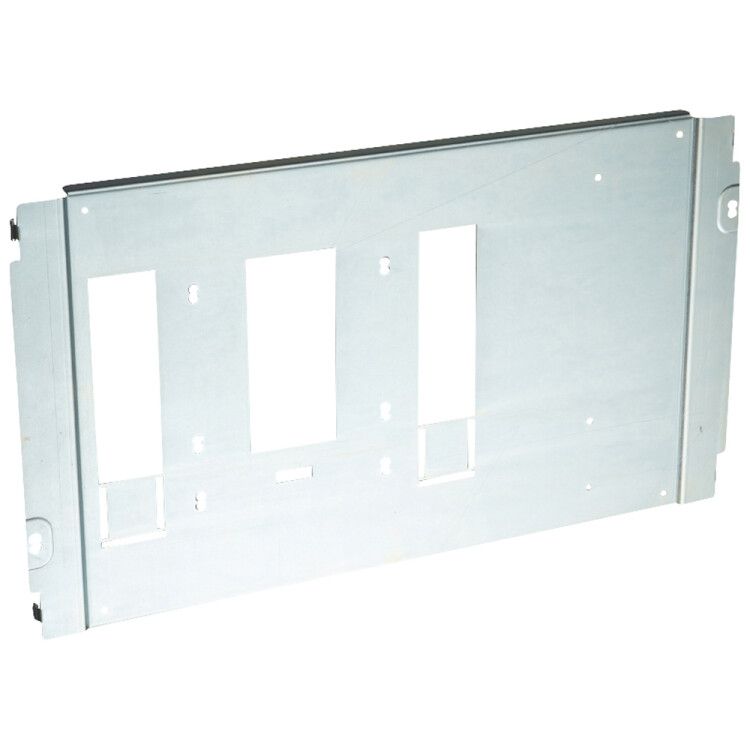

Регулируемая пластина - XL3 4000 для DPX 630 съёмного/выкатного исполнения горизонтальный монтаж | 020798 Legrand

Пластина регулируемая XL3 4000 для DPX 630 съемного/выкатного исполнения горизонтальная - это металлическая крепёжная деталь, предназначенная для установки автоматических выключателей серии DPX 630 в распределительных щитах с горизонтальным расположением. Произведённая Legrand, эта пластина обеспечивает надёжную фиксацию и возможность точной настройки положения аппарата в шкафу.

Назначение и область применения

Пластина регулируемая XL3 4000 используется для монтажа выкатных или съёмных модулей автоматических выключателей DPX 630. Она позволяет закрепить устройство так, чтобы его можно было легко выдвинуть из шкафа для обслуживания, проверки или замены - без демонтажа проводов. Подходит для промышленных и коммерческих распределительных щитов, где требуется частый доступ к оборудованию: на заводах, в центрах управления, на транспорте, в системах энергообеспечения.

Технические характеристики

• Тип изделия: пластина монтажная
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - позволяет фиксировать пластину болтами или саморезами через отверстия
• Цвет: серый
• Совместима с: выкатными/съёмными модулями DPX 630
• Форма: горизонтальная - ориентирована на установку вдоль направляющих шкафа

Совместимость и монтаж

Пластина регулируемая XL3 4000 предназначена исключительно для выкатных версий автоматических выключателей DPX 630. Установка выполняется на DIN-рейку или жестко к стенке шкафа с помощью крепёжных отверстий. Для правильной работы важно соблюдать шаг перфорации - он соответствует стандартным габаритам корпусов DPX 630. Не совместима с другими типами выключателей, даже из серии XL3, если они не имеют съёмного/выкатного механизма.

Преимущества

• Оцинкованное покрытие повышает долговечность в агрессивных средах
• Регулируемая конструкция позволяет точно выставить уровень установки выключателя
• Горизонтальное исполнение упрощает организацию компактных рядов в шкафу
• Интеграция с системой XL3 обеспечивает единый подход к сборке щитов

Ограничения применения

• Не применяется для стационарных (не выкатных) моделей DPX 630
• Не предназначена для вертикальной установки - форма пластины рассчитана только на горизонтальное крепление
• Не рекомендуется использовать вне закрытых щитов - не имеет защиты IP и не является герметичной конструкцией
• Подходит только для аппаратов с механическими выкатными механизмами, совместимыми с XL3

Примеры использования

• Установка в промышленном щите на производстве для быстрого доступа к автоматическим выключателям силовой цепи
• Монтаж в распределительных пунктах объектов ЖКХ, где требуется периодическая диагностика оборудования
• Использование в системах бесперебойного питания, где выключатель часто меняют или проверяют

Практические советы

• Перед монтажом проверьте, что выкатной механизм DPX 630 полностью совпадает с профилем пластины - зазор более 1–2 мм снижает надёжность фиксации
• При креплении пластины к стенке шкафа используйте антивибрационные прокладки, особенно в местах с высокой вибрацией
• Не затягивайте крепления слишком сильно - оцинкованное покрытие может треснуть при перегрузке
• Пластина XL3 4000 от Legrand Euro совместима со всеми изделиями серии XL3 - при замене или расширении системы сохраняйте единую стандартизацию
