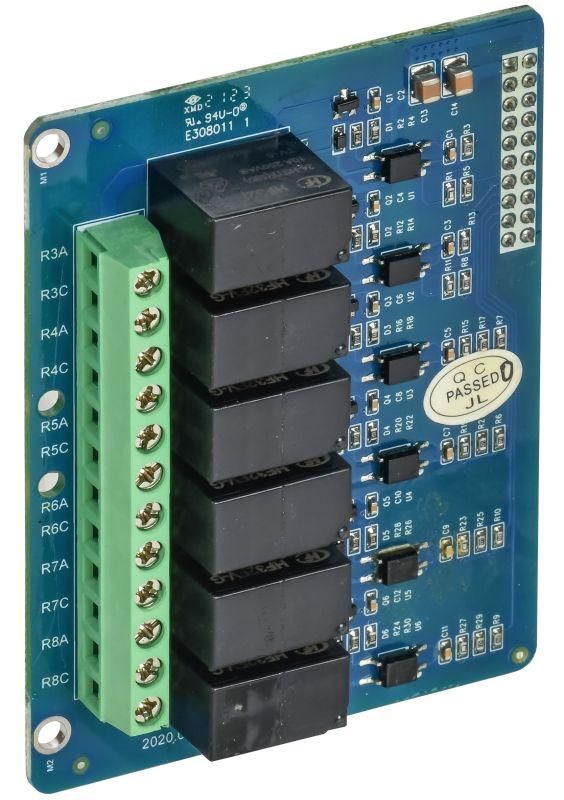

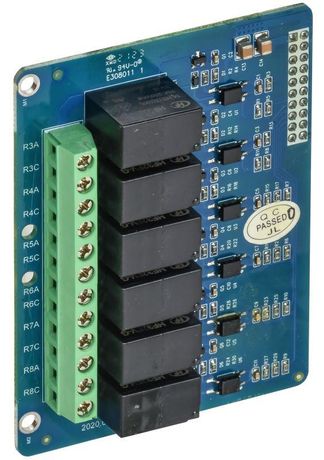

Плата расширения 6DO ПЧ A650 | EC-A650M-IO05 ONI IEK

Плата расширения 6DO для частотного преобразователя ПЧ A650 ONI увеличивает количество цифровых выходов и реле на устройстве, позволяя управлять дополнительными исполнительными элементами без замены самого преобразователя. Артикул ec-a650m-io05 - решение для систем автоматизации, где требуется точный контроль нескольких внешних устройств.

Назначение и область применения

Плата расширения 6DO для частотного преобразователя ПЧ A650 ONI предназначена для увеличения числа цифровых выходов до шести. Она позволяет подключить дополнительные устройства управления - например, сигнализацию, вентиляторы, клапаны, световые индикаторы или другие реле. Применяется там, где базовый преобразователь не имеет достаточного числа выходов, но необходимо сохранить единую систему управления.

Технические характеристики

• Количество выходов: до 6 цифровых (релейных)
• Тип выходов: реле - механические переключатели с размыканием контактов
• Совместимость: исключительно с частотным преобразователем ПЧ A650 ONI
• Подключение: через специальный интерфейс на корпусе преобразователя
• Электрическая нагрузка: зависит от характеристик реле (не указаны - см. документацию ПЧ A650 ONI)

Совместимость и монтаж

Плата расширения 6DO для частотного преобразователя ПЧ A650 ONI совместима только с моделями этого конкретного преобразователя. Установка возможна только при выключенном питании. Монтируется непосредственно на боковой разъём преобразователя - физически и электрически. Нельзя использовать с другими сериями или брендами. После установки требуется проверка связи через программное обеспечение ПЧ A650 ONI.

Преимущества

• Не требует замены всего преобразователя - экономит время и стоимость
• Увеличивает функциональность системы без усложнения схемы управления
• Интегрирована в экосистему ONI - гарантирует стабильную работу с оригинальным оборудованием
• Минимальная задержка реакции за счёт прямой связи с процессором преобразователя

Ограничения применения

• Работает только с частотным преобразователем ПЧ A650 ONI - несовместима с другими моделями, даже от ONI
• Выходы - релейные, поэтому не подходят для высокочастотной коммутации (например, твердотельные нагрузки)
• Не обеспечивает аналоговые сигналы - только дискретные (вкл/выкл)
• Не предназначена для работы вне температурного диапазона преобразователя - учитывайте условия эксплуатации ПЧ A650 ONI

Примеры использования

• Управление охлаждением двигателя - включение вентилятора после достижения порога температуры
• Сигнализация аварийного состояния - звуковой или световой оповещатель
• Переключение между двумя режимами работы станка через два реле
• Автоматическое отключение подачи смазки при остановке оборудования

Практические советы

• Перед установкой убедитесь, что преобразователь ПЧ A650 ONI выключен и отключён от сети
• Проверьте, что разъём на плате соответствует гнезду на преобразователе - не используйте силу
• Настройте логику выходов через прошивку ПЧ A650 ONI - плата сама по себе ничего не делает
• Учитывайте срок службы реле - при частых включениях (более 10 тыс. циклов в год) рекомендовано запасное оборудование
• Не подключайте мощные нагрузки (>5 А) без дополнительного магнитного пускателя - реле на плате рассчитаны на слабые токи
