Пластина сплошная 400х400 Leg 036070 Legrand

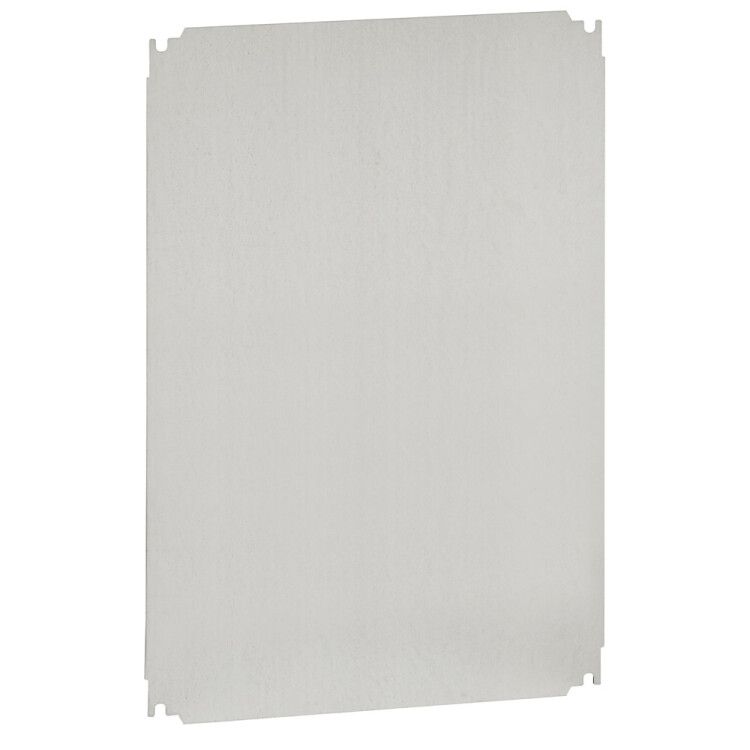

Пластина сплошная 400х400 мм от Legrand Euro - это металлическая опора для монтажа электрооборудования на стене или в распределительном щите. Изготовлена из оцинкованной стали, обеспечивает прочную базу для установки автоматических выключателей, модульных устройств и других компонентов. Артикул 036070 подходит для систем, где важна надежность крепления и устойчивость к коррозии.

Назначение и область применения

Пластина сплошная 400х400 мм используется как основание для крепления DIN-рейки и оборудования, установленного на ней - например, автоматических выключателей, УЗО, реле. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для внутренней установки в помещениях с нормальной влажностью. Не предназначена для наружного монтажа или агрессивных сред.

Технические характеристики

• Размеры: 400 × 400 мм - позволяет разместить до 24 стандартных модулей на DIN-рейке
• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям
• Покрытие: оцинкованное - защищает от коррозии, продлевает срок службы в условиях повышенной влажности
• Толщина материала: не указана - рекомендуется проверять совместимость с крепежными элементами

Совместимость и монтаж

Пластина совместима со всеми типами стандартных DIN-реек шириной 35 мм. Крепится к поверхности с помощью саморезов или анкеров через предварительно просверленные отверстия по углам и по центру сторон. Для фиксации оборудования используются штатные крепления на DIN-рейке - пластина не требует дополнительных зажимов. Учитывайте посадочные размеры: толщина пластины влияет на глубину установки в корпусе щита - рекомендуется оставлять минимум 10–15 мм свободного пространства для проводов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности, применяемым в рамках Европейских стандартов для комплектующих распределительных устройств. Не имеет собственной степени защиты IP - применяется внутри закрытых щитов, которые обеспечивают необходимый уровень герметичности.

Преимущества

• Высокая жесткость благодаря цельнолистовой конструкции - не прогибается под нагрузкой от множества модулей
• Цинковое покрытие снижает риск окисления даже при длительной эксплуатации в сырых помещениях
• Универсальный формат 400×400 мм - легко заменяет аналоги других производителей
• Поддерживается брендом Legrand - гарантия качества и совместимости с другими изделиями серии

Ограничения применения

• Не предназначен для наружной установки - не защищен от осадков, прямого UV-излучения и перепадов температур
• Не используется как самостоятельный корпус - требует монтажа в щите или другом защищенном кожухе
• Не подходит для установки в местах с постоянным воздействием химически активных веществ (кислоты, щелочи, растворители)
• Толщина материала не указана - при использовании с нестандартным крепежом возможны сложности с затяжкой

Примеры использования

• Щит управления насосной станцией в подвале многоквартирного дома
• Распределительный щит на производстве с частыми включениями/выключениями оборудования
• Аппаратный шкаф в офисе для группового учета энергопотребления
• Монтаж в существующий щит Legrand с заменой старой пластины на новую - точная совместимость по габаритам

Практические советы

• Перед монтажом проверьте, что отверстия на пластине совпадают с местами крепления в вашем щите - при необходимости сверлите новые отверстия
• При большом количестве модулей используйте две параллельные DIN-рейки - пластина 400×400 мм рассчитана на такую нагрузку
• Не перегружайте пластину - максимальная масса оборудования должна быть согласована с конструкцией щита
• При замене старой пластины - выбирайте ту же модель (артикул 036070) или эквивалент от Legrand Euro - чтобы сохранить совместимость с крепежом и габаритами
