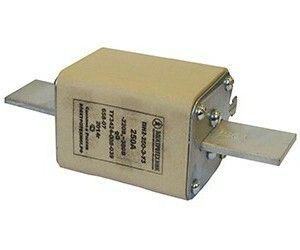

Плавкая вставка ПН2-250-Э У3 на 200А, стальные ножи (ЭТ) | ET522872 Электротехник

Плавкая вставка ПН2-250-Э У3 на 200А, стальные ножи - это промышленный предохранитель серии ПН2 от бренда Электротехник, артикул et522872, предназначен для защиты цепей от перегрузок и коротких замыканий в трехфазных сетях до 380 В и однофазных постоянных токах до 220 В.

Назначение и область применения

Плавкая вставка ПН2-250-Э У3 на 200А, стальные ножи используется для защиты оборудования в промышленных электросетях. Подходит для защиты силовых цепей: двигателей, преобразователей частоты, распределительных щитов, конвейеров, сварочных аппаратов и других устройств, работающих при переменном токе 50–60 Гц и напряжении до 380 В, либо при постоянном токе до 220 В.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение переменного тока: до 380 В
• Номинальное напряжение постоянного тока: до 220 В
• Частота: 50 и 60 Гц
• Тип контактов: ножевой, стальные ножи
• Метод присоединения: болтовой
• Токоведущие элементы: медные, марка М1
• Плавкий элемент: медь с оловянной напайкой
• Защитная характеристика: gG - универсальная, рассчитана на защиту от перегрузок и коротких замыканий
• Изоляционные материалы: негорючие пластмассы

Совместимость и монтаж

Плавкая вставка ПН2-250-Э У3 на 200А, стальные ножи устанавливается в коммутирующие устройства серии ПН2 с соответствующими гнездами под ножевые контакты. Для монтажа требуется болтовое крепление - используйте подходящие шайбы и гайки с моментом затяжки, указанным в руководстве к панели. Убедитесь, что зазор между ножами и контактными площадками не превышает допустимый - иначе возможен нагрев и выход из строя. Нельзя использовать с другими сериями предохранителей - совместимость только с оборудованием, специально предназначенным для ПН2.

Безопасность и стандарты

Плавкая вставка ПН2-250-Э У3 на 200А, стальные ножи соответствует требованиям ГОСТ Р 50030.3 и IEC 60269-1/2 для промышленных предохранителей класса gG. Конструкция исключает самопроизвольное возгорание благодаря использованию негорючих материалов. Применяется в соответствии с правилами ПУЭ для защиты цепей в условиях повышенной опасности.

Преимущества

• Высокая надежность за счет точечной сварки плавкого элемента - исключена потеря контакта даже при вибрациях.
• Стальные ножи обеспечивают долговечную механическую прочность и устойчивость к окислению.
• Медные токоведущие части марки М1 снижают тепловые потери и повышают срок службы.
• Оловянная напайка на плавком элементе гарантирует стабильную отключающую способность при малых и больших токах перегрузки.
• Негорючие корпусные материалы предотвращают распространение пламени при аварии.

Ограничения применения

• Не применяется в сетях выше 380 В переменного или 220 В постоянного тока - риск пробоя и взрыва.
• Не рекомендовано использование в средах с агрессивными химикатами, паром или маслом - материал корпуса не имеет специальной герметизации.
• Запрещено использовать с номинальным током ниже 200 А - это нарушит координацию защиты и может привести к ложному срабатыванию.
• Не подлежит восстановлению после срабатывания - требует обязательной замены.

Примеры использования

• Щиты управления насосными станциями в водоканалах.
• Распределительные пункты на заводах с мощными двигателями.
• Линии питания конвейерных систем на пищевых производствах.
• Сварочные установки с импульсным режимом работы.
• Автоматические линии с частотными преобразователями.

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения - даже при выключенном автомате возможно наличие остаточного заряда.
• Проверяйте состояние контактных поверхностей перед установкой новой вставки - грязь, оксиды или деформация ножей снижают эффективность защиты.
• Выбирайте вставку с запасом по току - если нагрузка близка к 180–190 А, лучше взять 200 А, чтобы избежать ложных срабатываний.
• Не используйте вставки с поврежденным корпусом - даже микротрещины могут вызвать перегрев.
• Храните в сухом месте, избегайте воздействия влаги и температурных колебаний - это влияет на надежность плавкого элемента.
