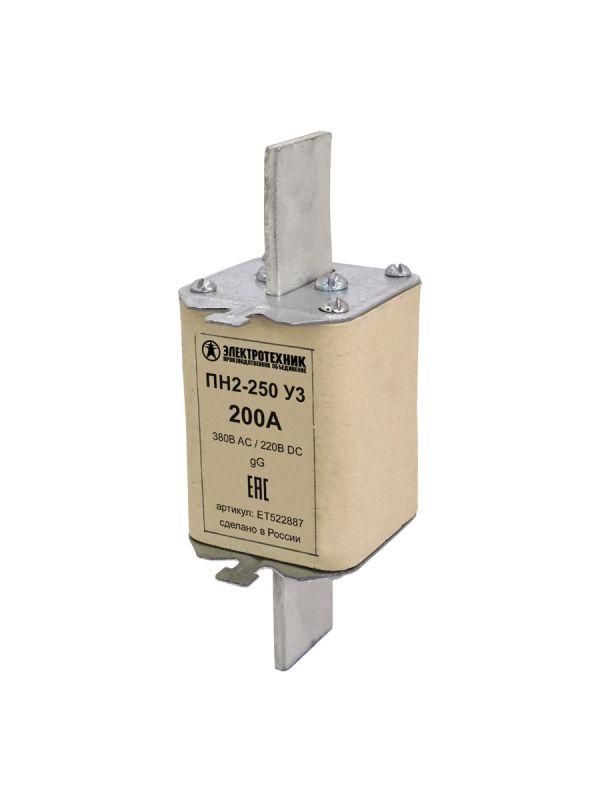

Плавкая вставка ПН2-250 У3 на 200А, медные ножи (ЭТ) | ET522887 Электротехник

Плавкая вставка ПН2-250 У3 на 200А, медные ножи - это устройство защиты цепей от перегрузок и коротких замыканий, предназначенное для установки в коммутационных аппаратах с номинальным током до 250 А. Бренд Электротехник и артикул et522887 указывают на серийный продукт, соответствующий отечественным стандартам промышленной электроустановки.

Назначение и область применения

Плавкая вставка ПН2-250 У3 на 200А, медные ножи используется для защиты силовых цепей переменного тока напряжением до 500 В. Применяется в распределительных щитах, контакторах, рубильниках и других устройствах, где требуется надёжная и быстродействующая защита. Подходит для оборудования на заводах, в цехах, на транспорте - там, где возможны кратковременные перегрузки или аварийные режимы.

Технические характеристики

• Номинальный ток: 200 А
• Максимальное рабочее напряжение: 500 В переменного тока
• Тип корпуса: ПН2-250
• Исполнение: У3 (для умеренного климата, температура от −40 C до +40 C)
• Контакты: медные ножи - обеспечивают низкое переходное сопротивление и высокую теплостойкость
• Разрывная способность: соответствует требованиям ГОСТ Р 50030.3–2012 (для класса gG)

Совместимость и монтаж

Плавкая вставка ПН2-250 У3 на 200А, медные ножи совместима с контактными аппаратами, рассчитанными на габариты серии ПН2-250. Монтируется в специальные держатели с зажимами для медных ножей. Перед установкой проверьте соответствие ширины и длины ножей пазам держателя - допуск по посадке +-0,5 мм. Нельзя использовать с держателями других серий (например, ПН1 или ПН3). Для безопасного монтажа отключите питание и используйте изолированный инструмент.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3–2012 (IEC 60947-2) для предохранителей категории gG - универсальных, быстродействующих предохранителей для защиты кабелей и оборудования. Класс исполнения У3 гарантирует работу в условиях повышенной влажности и колебаний температур, характерных для промышленных помещений в России и странах СНГ.

Преимущества

• Медные ножи снижают нагрев при длительной нагрузке и увеличивают срок службы контактов
• Высокая разрывная способность обеспечивает безопасное отключение даже при больших токах КЗ
• Устойчивость к вибрациям и механическим воздействиям благодаря жёсткой конструкции корпуса
• Легко заменяемая - не требует демонтажа всего аппарата

Ограничения применения

• Не предназначена для постоянной работы при токе выше 200 А - возможен перегрев и преждевременный выход из строя
• Не применяется в цепях постоянного тока - отличается от предохранителей для DC
• Не рекомендуется для частых срабатываний - после каждого срабатывания необходимо менять вставку
• Не защищает от импульсных перенапряжений - для этого нужны дополнительные устройства (варисторы, фильтры)

Примеры использования

• Защита двигателя 110 кВт в системе управления конвейера
• Стандартная защита входного автомата в распределительном щите станка
• Функциональный элемент в старых моделях рубильников типа РП250
• Замена повреждённой вставки в комплекте с контактором КМ-250

Практические советы

• Выбирая ПН2-250 У3 на 200А, медные ножи, сверьтесь с токовой характеристикой защищаемого оборудования - не стоит ставить более мощную вставку ради “надёжности”
• Перед установкой осмотрите держатель: окислы, трещины или деформация ножей - причина отказа, даже если вставка новая
• Храните запасные вставки в сухом месте - влага снижает надёжность контакта
• При замене всегда используйте оригинальные изделия бренда Электротехник - аналоги могут иметь другие геометрические параметры или материалы
• Артикул et522887 - единственный идентификатор для заказа; не путайте с другими токами (160 А, 250 А) в той же серии
