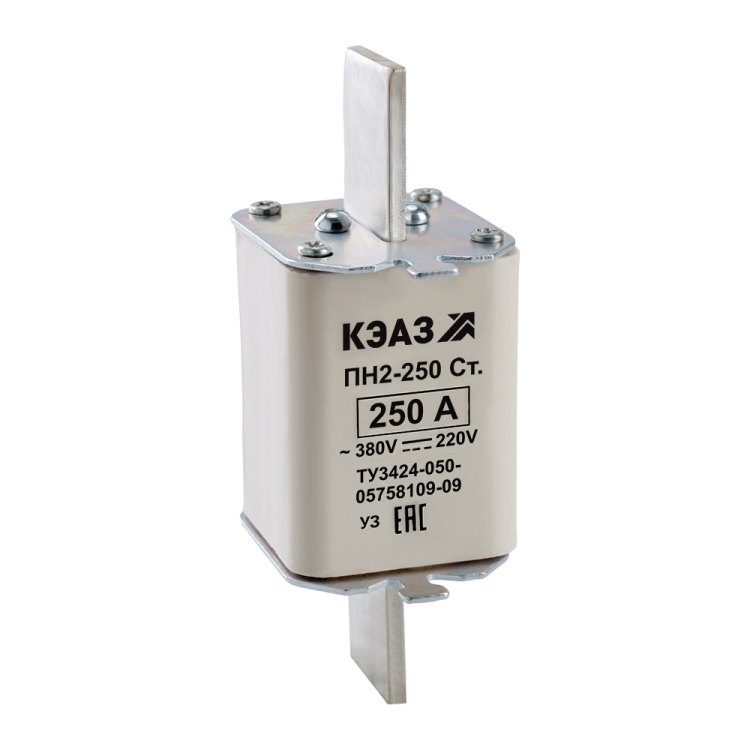

Вставка плавкая ПН2-250-С-200А-У3 | 120119 КЭАЗ

Вставка плавкая ПН2-250-С-200А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей переменного и постоянного тока. Предназначена для установки на аппаратах в условиях умеренного климата, обеспечивает надёжную отсечку токов короткого замыкания до 100 кА. Артикул 120119 соответствует серии ПН2.

Назначение и область применения

Вставка плавкая ПН2-250-С-200А-У3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в силовых распределительных устройствах, пускателях, коммутационной аппаратуре, где требуется быстрое отключение при аварийных токах. Подходит для работы в промышленных системах: станках, конвейерах, насосных станциях, трансформаторных подстанциях.

Технические характеристики

• Номинальный ток: 200 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети;
• Отключающая способность: 100 кА - способность безопасно прервать наибольший возможный ток короткого замыкания;
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Частота: 50/60 Гц - совместима со стандартными промышленными частотами;
• Климатическое исполнение: У3 - предназначена для эксплуатации в помещениях с умеренным климатом, без воздействия агрессивной среды;
• Диапазон рабочих температур: от -60 до +40 C - выдерживает экстремально низкие и высокие температуры окружающей среды;
• Количество полюсов: 1 - защищает одну фазу или один провод;
• Мощностные потери: 30 Вт - энергия, рассеиваемая в виде тепла при номинальном токе; влияет на нагрев контактов и требует хорошего теплоотвода;
• Габарит предохранителя: 250А - соответствует размерному ряду для вставок этого класса;
• Исполнение: втычное - монтируется путём введения в контактные гнёзда;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, требует установки в закрытом корпусе;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009 - соответствие требованиям российских стандартов;
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая тяжёлые условия запуска двигателей;
• Код в реестре РЭП: РЭ-2495/20 - зарегистрирована в государственной системе сертификации.

Совместимость и монтаж

Вставка плавкая ПН2-250-С-200А-У3 совместима с аппаратами, предназначенными для установки вставок серии ПН2. Монтаж осуществляется методом «втыкания» - вставка вставляется в специальные контактные зажимы на панели или в блоке. Для правильной работы необходимо соблюдать посадочные размеры и использовать только рекомендованные держатели. Нельзя устанавливать в места с механическими нагрузками или вибрацией без дополнительной фиксации. Обязательно проверьте соответствие номинала вставки и тока защиты в схеме перед заменой.

Безопасность и стандарты

Вставка плавкая ПН2-250-С-200А-У3 соответствует ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в реестре РЭП (код РЭ-2495/20). Относится к категории gL/gG - гарантирует селективность и координированную работу с другими защитными устройствами. Благодаря высокой отключающей способности (100 кА) снижает риск возгорания и повреждения оборудования при аварии.

Преимущества

• Высокая отключающая способность - надёжно прерывает даже самые большие токи КЗ;
• Широкий диапазон рабочих температур - позволяет применять в холодных и жарких условиях;
• Поддержка AC/DC - универсальность для различных типов сетей;
• Соответствие российским нормам - легко заменить на аналогичные элементы в рамках существующих проектов;
• Низкий уровень потерь мощности (30 Вт) - минимизирует нагрев в точке контакта при работе на номинале.

Ограничения применения

• Не применяется вне закрытых корпусов из-за степени защиты IP00 - открытая установка недопустима;
• Не подходит для защиты чувствительной электроники - предназначена исключительно для силовой цепи;
• Требует обязательной замены после срабатывания - не восстановима;
• Не рекомендуется для частых перегрузок - сокращает срок службы вставки;
• Не совместима с вставками других серий (например, ПН1, ПН3) - только с аппаратами, рассчитанными на ПН2-250.

Примеры использования

• Защита входного кабеля двигателя 160–200 кВт на промышленном конвейере;
• Фазовая защита в распределительном щите с автоматическими выключателями;
• Обеспечение селективной защиты в системах питания сварочных аппаратов;
• Установка в пускателях типа ПМА или ПЛ на объектах с низкотемпературным режимом (склады, холодильники).

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - работа под напряжением опасна!
• Проверяйте маркировку на старой вставке: номинальный ток, напряжение, тип должны точно совпадать с новой - замена на меньшую по току вставку вызовет ложные срабатывания, большую - потерю защиты;
• При установке не используйте усилие больше необходимого - можно повредить контактные поверхности;
• Если вставка часто срабатывает - проверьте цепь на перегрузки, замыкания или несоответствие нагрузки;
• Храните вставки в сухом месте, избегайте попадания пыли - даже при IP00 грязь может влиять на контакт;
• Для удобства обслуживания используйте держатели с индикаторами срабатывания - они позволяют быстро определить причину отказа.
