Вставка плавкая ПВД-II 10А У3 И к ПРС Кашин 350020002В010.00ИМ00 КашинЗЭА

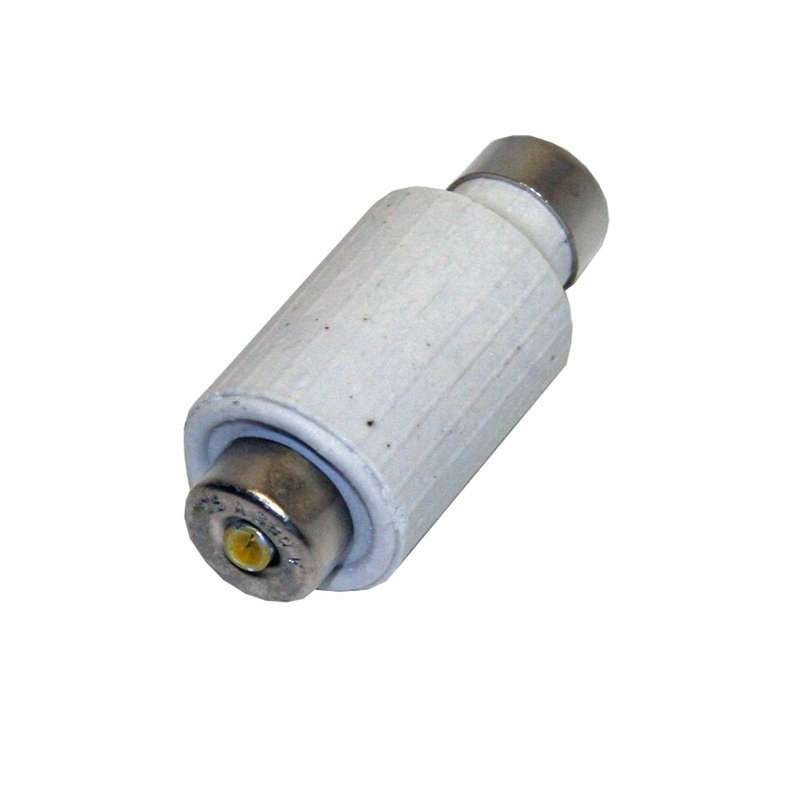

Вставка плавкая ПВД-II 10А У3 к ПРС - однополюсная плавкая вставка с номинальным током 10 А, предназначенная для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в коммутирующих аппаратах типа ПРС, выпускается компанией КЗЭА г.Кашин, артикул 350020002в010.00им00.

Назначение и область применения

Вставка плавкая ПВД-II 10А У3 к ПРС защищает силовые и вспомогательные цепи электроустановок на промышленных предприятиях, в общественных и жилых зданиях. Предназначена исключительно для установки в комплектные устройства, совместимые с типом ПРС - например, в предохранительные рубильники или распределительные щиты с соответствующими держателями.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитана вставка;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Климатическое исполнение: У3 - умеренный климат, с возможностью работы при температуре от −40 C до +40 C и относительной влажности до 90 %;
• Габарит: 2 - соответствие стандартному размеру для вставок типа ПВД-II, обеспечивающее взаимозаменяемость с аналогичными изделиями;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; вставка должна использоваться только внутри корпуса оборудования;
• Цвет: красный - визуальное отличие для быстрого определения типа и номинала в составе группы вставок.

Совместимость и монтаж

Вставка плавкая ПВД-II 10А У3 к ПРС имеет встраиваемую конструкцию и устанавливается только в специализированные держатели, предусмотренные для серийных устройств ПРС. Монтаж выполняется при отключенном питании. Для правильной установки проверьте соответствие габарита 2 и формы контактов держателя. Не используйте вставку в других типах аппаратов - даже при совпадении тока и напряжения - из-за различий в механическом креплении и тепловом режиме.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50030.3–2012 (IEC 60947-3) для предохранителей низковольтных распределительных систем. Относится к классу gG - универсальные предохранители для защиты кабелей и оборудования от перегрузок и коротких замыканий. Обязательна замена после срабатывания - восстановление работоспособности невозможно.

Преимущества

• Высокая надежность срабатывания при критических токах благодаря точному расчету элемента нагрева;
• Стандартный габарит 2 обеспечивает легкую замену и наличие запасных вставок на складе;
• Красный цвет позволяет оперативно идентифицировать номинал 10 А среди других вставок в одном шкафу;
• Производство на заводе КЗЭА гарантирует соответствие оригинальным чертежам и качеству материалов.

Ограничения применения

• Не применяется вне герметичных или закрытых корпусов - степень защиты IP00 делает её уязвимой к пыли, влаге и случайным прикосновениям;
• Не рекомендовано использование в сетях выше 380 В - риск пробоя и возгорания;
• Не подходит для частых перегрузок - многократные срабатывания снижают срок службы держателя и увеличивают вероятность отказа;
• Не используется в цепях постоянного тока - вставка рассчитана только на переменный ток 50/60 Гц.

Примеры использования

• Защита двигателей насосов и вентиляторов в промышленных системах;
• Обеспечение безопасности цепей управления автоматикой в лифтах и эскалаторах;
• Фазовая защита в распределительных щитах ЖКХ с применением рубильников ПРС;
• Временная защита тестового оборудования на ремонтных площадках.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже малый ток может вызвать дугу при извлечении поврежденной вставки;
• Выбирайте вставку именно с артикулом 350020002в010.00им00 - другие вставки с таким же номиналом могут иметь другую форму или контактную часть;
• Проверяйте состояние держателя перед установкой новой вставки - окисленные или деформированные контакты часто становятся причиной повторных сбоев;
• Не допускайте установки вставок большего номинала - это лишает оборудование защиты и создаёт опасность пожара.
