Вставка плавкая ПВД-II 16А У3 И к ПРС Кашин 350020002В016.00ИМ00 КашинЗЭА

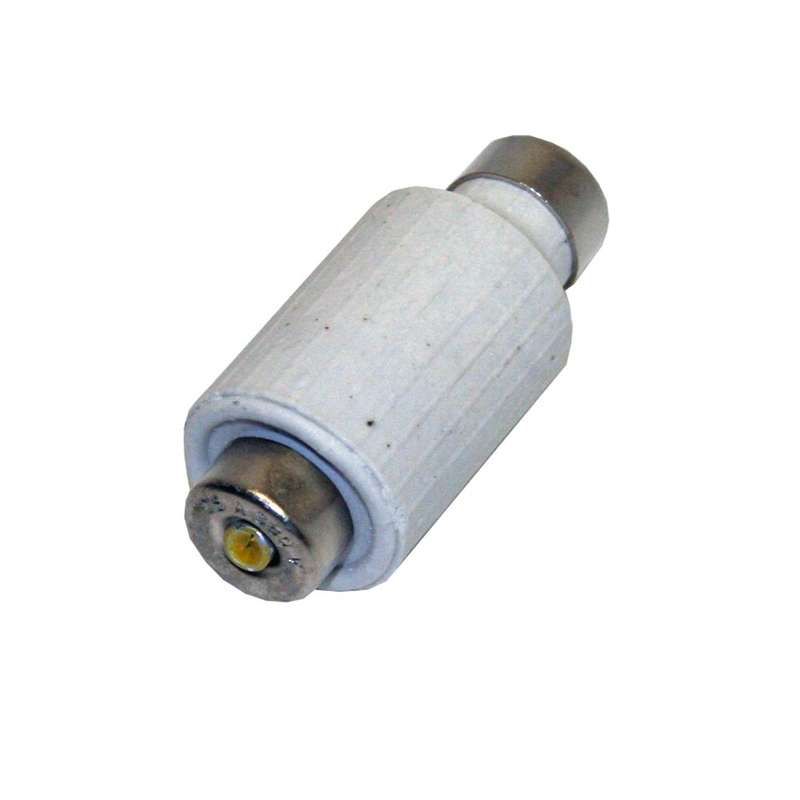

Вставка плавкая ПВД-II 16А У3 И к ПРС - однополюсная плавкая вставка с номинальным током 16 А, предназначенная для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в коммутирующих аппаратах типа ПРС, выпускается компанией КЗЭА г.Кашин, артикул 350020002в016.00им00.

Назначение и область применения

Вставка плавкая ПВД-II 16А У3 И к ПРС защищает силовые и вспомогательные цепи электрооборудования от аварийных токов - при перегрузке или коротком замыкании она автоматически размыкает , предотвращая повреждение оборудования. Устанавливается исключительно внутрь комплектных устройств, таких как рубильники, выключатели нагрузки и другие аппараты серии ПРС. Подходит для промышленного, общественного и жилищного сектора.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка способна пропускать без перегорания;
• Номинальное напряжение: 380 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитана вставка;
• Количество полюсов: 1 - защищает одну фазную линию; не трехфазные системы без установки трёх вставок;
• Габарит: 2 - соответствует типоразмеру 2 по ГОСТ, определяющему физические размеры и посадочные места;
• Способ монтажа: встраиваемый - устанавливается внутри корпуса другого аппарата, не имеет собственной внешней рамки;
• Степень защиты: IP00 - отсутствие защиты от контакта и попадания сторонних предметов/пыли; требует обязательной установки в герметичном или защищенном оборудовании;
• Климатическое исполнение: У3 - допустимо применение в помещениях с умеренным климатом, температурой от −40 C до +40 C, средняя влажность до 80 %;
• Цвет: серый - цвет корпуса изолятора, не влияет на работу, служит для визуального различения модификаций.

Совместимость и монтаж

Вставка ПВД-II 16А У3 И к ПРС совместима только с контактными системами, предусмотренными в аппаратах серии ПРС (например, ПРС-1, ПРС-2, ПРС-3). Монтаж выполняется путём введения вставки в специальные направляющие пазы внутри аппарата. Для замены необходимо полностью отключить питание, снять крышку корпуса и аккуратно вынуть старую вставку, затем вставить новую до щелчка. Не используйте вставки других типоразмеров - они не обеспечат надёжный контакт и могут вызвать нагрев или возгорание.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50030.3–99 (IEC 60947-3) для плавких вставок в коммутационных аппаратах. Относится к классу gG - универсальная быстродействующая вставка, обеспечивающая защиту как от длительных перегрузок, так и от сверхтоков при КЗ. Элемент выполнен из кварцевого песка и медного проводника, что гарантирует стабильное срабатывание даже при высоких импульсных токах.

Преимущества

• Высокая точность срабатывания благодаря контролируемому сечению проводящего элемента;
• Надёжное механическое соединение с контактами ПРС благодаря стандартизированному габариту №2;
• Устойчивость к колебаниям температуры в рамках климатического исполнения У3;
• Простота замены - не требуется инструмент, достаточно руками вытянуть вставку после отключения питания.

Ограничения применения

• Не применяется вне корпуса - степень защиты IP00 делает её опасной при открытой установке;
• Не подходит для сетей выше 380 В - риск пробоя изоляции;
• Не используется в цепях постоянного тока - конструкция рассчитана только на переменный ток частотой 50 Гц;
• Не рекомендовано использовать в условиях повышенной запылённости, влаги или химической активности - требует наличия герметичного кожуха;
• Не является многоразовым изделием - после срабатывания обязательно заменяется.

Примеры использования

• Защита двигателей насосов и вентиляторов в промышленных цехах;
• Обеспечение безопасности вводных распределительных пунктов (ЩРП) в жилых домах;
• Фазовая защита в пультах управления конвейерами и станками с ЧПУ;
• Автоматическая защита освещения в административных зданиях через ПРС-устройства.

Практические советы

• Перед заменой всегда проверяйте соответствие нового изделия артикулу 350020002в016.00им00 и типоразмеру 2 - неверный размер может привести к плохому контакту и перегреву;
• При использовании нескольких вставок в одной системе (например, три штуки для трёх фаз) выбирайте одинаковый срок годности и партию производства - это снижает вероятность асимметричного срабатывания;
• Не затягивайте клеммы слишком сильно - это деформирует контактные площадки и нарушает тепловой режим;
• Храните вставки в сухом месте, избегая воздействия влаги и прямых солнечных лучей - даже в неработающем состоянии материал может терять свои свойства;
• При часто срабатывающей вставке - проверьте всю цепь: возможно, проблема не в ней, а в перегрузке или неисправности двигателя/нагрузки.
