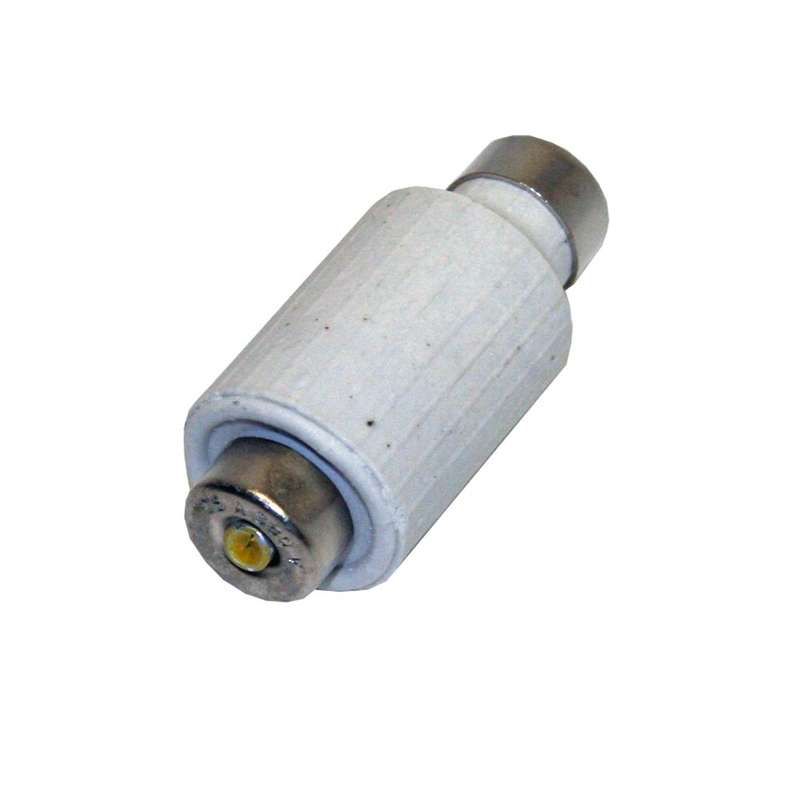

Вставка плавкая ПВД-II 20А У3 И к ПРС Кашин 350020002В020.00ИМ00 КашинЗЭА

Вставка плавкая ПВД-II 20А У3 к ПРС - однополюсная плавкая вставка с номинальным током 20 А, предназначенная для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в коммутирующих аппаратах типа ПРС на предприятиях, в жилых и общественных зданиях. Бренд КЗЭА, артикул 350020002в020.00им00.

Назначение и область применения

Вставка плавкая ПВД-II 20А У3 к ПРС защищает силовые и вспомогательные цепи от повреждений при превышении допустимого тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Она используется исключительно внутри комплектных устройств, таких как рубильники, выключатели нагрузки и другие аппараты серии ПРС. Не применяется как самостоятельное устройство - требует установки в соответствующую колодку или корпус.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка способна пропускать без перегорания;
• Номинальное напряжение: 380 В переменного тока - предельное рабочее напряжение сети, для которой рассчитана вставка;
• Тип: плавкий предохранитель - реагирует на превышение тока путём расплавления внутреннего элемента;
• Род тока: переменный (AC) - работает только в сетях с изменяющимся направлением тока;
• Количество полюсов: один - защищает одну фазную линию;
• Климатическое исполнение: У3 - умеренно холодному климату с возможностью работы при температуре до –40 C и повышенной влажности;
• Габарит: 2 - соответствует типоразмеру 2 согласно ГОСТ, совместим со стандартными держателями ПРС;
• Степень защиты: IP00 - открыта, не имеет внешней изоляции; безопасность обеспечивается только корпусом оборудования, в которое она установлена;
• Цвет: синий - цветовая маркировка, указывающая на номинальный ток 20 А (по принятой системе окраски).

Совместимость и монтаж

Вставка ПВД-II 20А У3 к ПРС предназначена исключительно для установки в держатели плавких предохранителей серий ПРС, ПРС-2, ПРС-3 и аналогичные комплектные устройства производства КЗЭА. Монтаж осуществляется вручную - вставка вводится в контактные гнёзда до щелчка. Перед установкой необходимо отключить питание и проверить соответствие габарита 2 и номинала 20 А. Не используйте вставки других типоразмеров - они не будут надёжно контактировать или могут вызвать аварию.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50030.3–99 (IEC 60947-3) для предохранителей в составе коммутационных аппаратов. Относится к классу gG - универсальные предохранители быстрого действия для защиты кабелей и оборудования. Поскольку степень защиты IP00, работа без корпуса запрещена - риск поражения током и возгорания высок.

Преимущества

• Высокая точность срабатывания - гарантированное отключение при токе выше 20 А благодаря контролируемому сечению элемента;
• Простота замены - не требуется инструмент, достаточно руками вынуть старую и вставить новую вставку;
• Низкая стоимость обслуживания - сравнительно недорогая деталь, легко доступная в запасных частях;
• Устойчивость к импульсным перегрузкам - временные скачки тока (например, при пуске двигателя) не вызывают ложного срабатывания.

Ограничения применения

• Не для постоянного тока (DC) - работают только в AC-сетях 380 В;
• Не использовать вне корпуса - IP00 не даёт защиты от прикосновения, пыли и влаги;
• Не применять в условиях взрывоопасной среды - отсутствуют взрывозащитные характеристики;
• Не рекомендовано использование в цепях с очень высокими токами короткого замыкания (>10 кА) - возможно неконтролируемое разрушение;
• Не заменять другими вставками с другим номиналом - даже 25 А может привести к выходу из строя защищаемого оборудования.

Примеры использования

• Защита двигателей насосов и вентиляторов в промышленных системах;
• Обеспечение безопасности цепей управления автоматических линий;
• Фазная защита в распределительных шкафах жилых домов и офисов с использованием ПРС-устройств;
• Автоматические системы освещения, где есть вероятность перегрузки по току.

Практические советы

• При замене всегда выбирайте ту же модель - ПВД-II 20А У3 к ПРС, артикул 350020002в020.00им00 - чтобы сохранить совместимость и гарантию срабатывания;
• Проверьте состояние держателя перед установкой: грязь, оплавление или деформация контактов снижают эффективность защиты;
• Если вставка перегорела несколько раз за короткий срок - ищите причину в самой цепи: замыкание, перегрузка или неисправность нагрузки;
• Учитывайте посадочный диаметр: вставка должна плотно входить в гнездо без усилия - свободный ход опасен!
