Вставка плавкая НПН2-60-16А-У3 | 110763 КЭАЗ

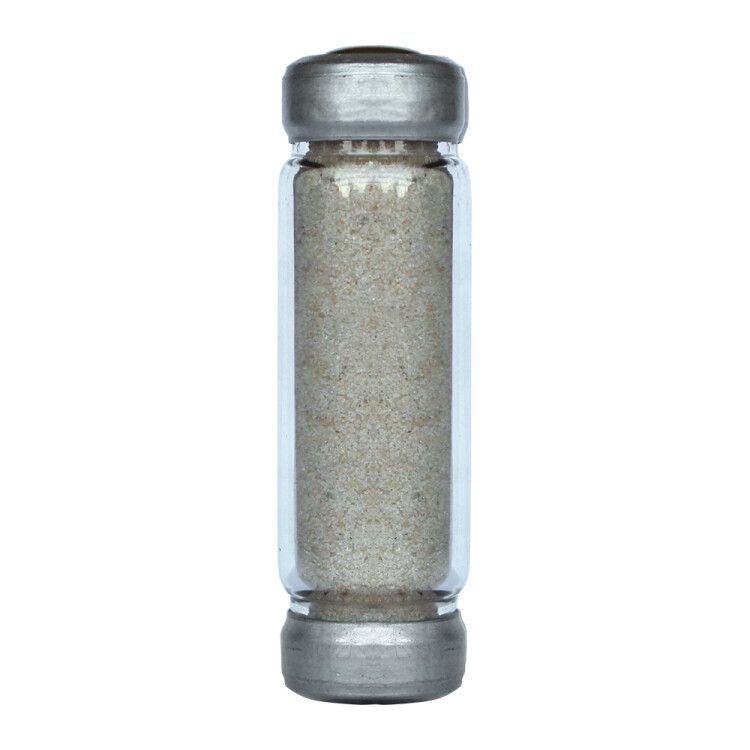

Вставка плавкая НПН2-60 16А У3 - это однополюсный предохранитель серии НПН2 от КЭАЗ, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании и распределительных устройствах с напряжением до 380 В переменного тока.

Назначение и область применения

Вставка плавкая НПН2-60 16А У3 используется для защиты силовых цепей переменного тока с частотой 50/60 Гц и напряжением до 380 В. Применяется в коммутационной аппаратуре, щитах управления, пускателях и других устройствах на промышленных предприятиях, в жилых и общественных зданиях. Подходит для защиты кабельных линий, двигателей, трансформаторов и другого оборудования, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 380 В (переменный ток AC)
• Отключающая способность: 10 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Категория применения: gR - обеспечивает избирательную защиту кабелей и оборудования от перегрузок и коротких замыканий
• Количество полюсов: 1
• Тип напряжения: Переменный ток (AC)
• Частота: 50 / 60 Гц
• Габаритные размеры: 22 × 75 мм
• Климатическое исполнение: У3 - работает при температуре от -10 до +55 C, умеренный климат, с возможностью повышенной влажности
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или защищённое место
• Способ монтажа: На аппарат - вставляется в специальный держатель (патрон) на устройстве
• Характеристика срабатывания: Прочее - соответствует классу gR, имеет выдержку времени при перегрузке и быстрое срабатывание при КЗ
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2496/20

Совместимость и монтаж

Вставка плавкая НПН2-60 16А У3 совместима с патронами типа НПН2-60, используемыми в аппаратах серии ПН2, ПАР и аналогичных моделях КЭАЗ. Монтаж осуществляется путём введения втычного контакта в патрон - без инструментов, просто вставляется и фиксируется механически. Обязательно проверяйте соответствие габаритов 22×75 мм и типоразмера патрона перед установкой. Не допускается использование с другими типами патронов (например, НПН1 или DIAZED).

Безопасность и стандарты

Вставка плавкая НПН2-60 16А У3 соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в реестре РЭП (код РЭ-2496/20). Благодаря категории gR, она обеспечивает координированную защиту с автоматическими выключателями и позволяет сохранить селективность в многоступенчатых системах. Отключение происходит без взрывов и выбросов горячих частиц - внутренняя камера рассеивает энергию дуги.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Совместимость с широким спектром аппаратов серии ПН2 и ПАР
• Устойчивость к колебаниям температуры - работает в диапазоне от -10 до +55 C
• Максимальная скорость реакции на короткое замыкание благодаря профилированию плавкой вставки
• Простая замена - не требует демонтажа всего аппарата, достаточно открыть крышку патрона

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влажности или воздействия химических сред - степень защиты IP00 требует обязательной установки внутри закрытого корпуса
• Не применяется в цепях постоянного тока выше 220 В - указано в описании производителя, но вставка оптимизирована для переменного тока
• Не рекомендуется использовать в качестве основной защиты для чувствительной электроники - слишком медленная характеристика по сравнению с полупроводниковыми предохранителями
• Не подлежит восстановлению после срабатывания - необходимо заменить на новую вставку

Примеры использования

• Защита входных цепей частотных преобразователей на заводах
• Фазовая защита в пускателях ПМЛ, ПМА и других аппаратах КЭАЗ
• Щитовое оборудование в производственных цехах с трёхфазными двигателями
• Распределительные пункты в жилых домах и административных зданиях
• Цепи питания насосов, компрессоров, конвейеров

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток (16 А) с расчетным током нагрузки - не более 80–90 % от номинала для долгой службы
• Проверьте, что патрон, в который устанавливается вставка, также является сертифицированным и соответствует типу НПН2-60
• При замене обязательно отключите питание - даже при отключенном автомате может остаться напряжение на шинах
• Не используйте вставки с большим номиналом вместо повреждённых - это создаёт риск перегрева проводки и возгорания
• Храните запасные вставки в сухом месте - влага снижает надёжность контактных поверхностей
• Обращайте внимание на цвет или маркировку корпуса - вставка НПН2-60 16А У3 имеет характерный белый пластиковый корпус с чёрной меткой
