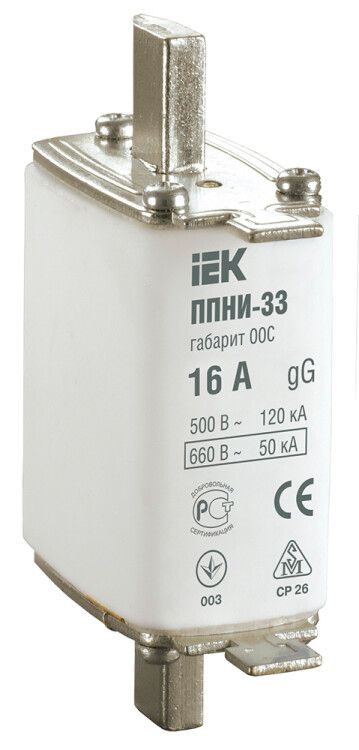

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 16А | DPP11-016 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 16А - это однополюсный втычной предохранитель серии ППНИ от IEK, предназначен для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул dpp11-016 соответствует номинальному току 16 А и напряжению до 690 В, подходит для установки в аппаратуре промышленного оборудования.

Назначение и область применения

Плавкая вставка предохранителя ППNI-33, габарит 00С, 16А используется для защиты электрических цепей от сверхтоков - как при длительных перегрузках, так и при аварийных коротких замыканиях. Применяется в системах переменного тока частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения (ЩО)
• Шкафы низкого напряжения (ШРПНН)
• Ящики управления и силовые панели

Подходит для однофазных и трёхфазных сетей с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитана вставка
• Тип тока: Переменный (AC) - работает только в сетях переменного тока
• Габарит: 00С - стандартный размер для втычных предохранителей, совместимый с базами серии ППНИ
• Категория применения: gL/gG - универсальная защита от перегрузок и КЗ, подходит для кабелей и оборудования
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую вставка способна безопасно прервать
• Исполнение: Втычное - устанавливается в специальные держатели/базы через защёлки
• Индикация срабатывания: Верхняя - видимый индикатор на корпусе показывает, что вставка перегорела
• Количество полюсов: 1 - одна защитная единица на один фазный проводник
• Степень защиты: IP00 - нет внешней защиты; требует установки в закрытые корпуса или держатели
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температура от −40C до +40C, нормальная влажность
• Срок службы: 15 лет - гарантируемый срок хранения и эксплуатации при соблюдении условий
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 16А устанавливается исключительно в держатели (базы) с соответствующим типоразмером 00С. Монтаж осуществляется путём вставления контактов в пазы держателя - механический контакт обеспечивается защёлками. Не требует инструментов.

Не устанавливается вручную в открытую сеть - обязательно использовать изолированные держатели с защитным кожухом. Индикатор срабатывания расположен сверху - позволяет быстро определить состояние вставки без демонтажа.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 16А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, которые регламентируют безопасность, надёжность и параметры отключения. Отключение при КЗ происходит без взрывов и выбросов горящего материала благодаря внутреннему заполнителю. Однако из-за степени защиты IP00 вставка сама по себе не защищена от прикосновений - её необходимо монтировать внутри закрытых устройств.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает защиту даже при серьёзных аварийных режимах
• Чёткая индикация срабатывания - снижает время диагностики отказов
• Стандартный габарит 00С - широкая совместимость с популярными держателями от IEK и других производителей
• Долгий срок службы (15 лет) - стабильные характеристики при правильном хранении и эксплуатации
• Соответствие российским стандартам - гарантированная совместимость с отечественной аппаратурой

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• IP00 - нельзя использовать вне защитного корпуса или держателя
• Максимальное напряжение 690 В - недопустимо применение в сетях выше этого значения
• Не рекомендовано для защиты чувствительной электроники - предназначена для мощных нагрузок и кабельных линий
• Требуется точное соответствие габарита 00С - другие размеры (например, 00 или 0) не подходят

Примеры использования

• Защита входного автомата в распределительном щите здания
• Фазовая защита двигателя насоса в системе водоснабжения
• Защита линии питания конвейера на производстве
• Автоматическая защита трансформатора в комплектной трансформаторной подстанции
• Резервная защита в цепях управления станков ЧПУ

Практические советы

• Выбирая вставку, проверьте номинальный ток нагрузки - он должен быть меньше или равен 16 А, но не менее 80–90 % от номинала вставки для долгой работы
• При замене всегда используйте аналогичный тип gL/gG - не заменяйте на более быстродействующие (gR) без пересчёта системы
• Проверяйте целостность держателя перед установкой новой вставки - окисление или деформация контактов вызывают нагрев
• При срабатывании - не просто меняйте вставку, найдите причину перегрузки или КЗ
• Храните в сухом месте, без перепадов температур - влияет на срок службы и надёжность срабатывания
• Артикул dpp11-016 - это именно вставка, а не весь предохранитель. Для полноценной сборки нужен ещё держатель ППНИ-00С.
