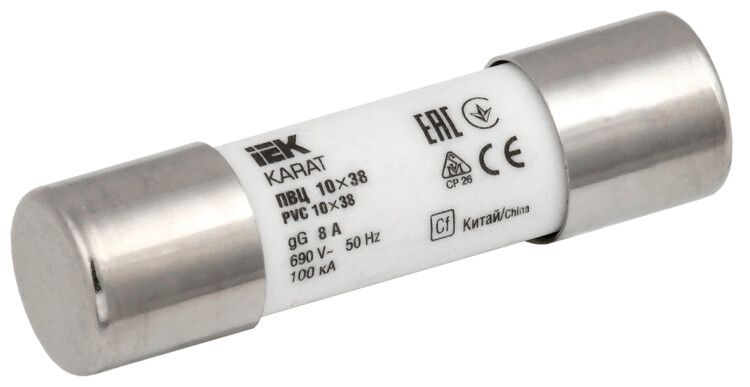

Вставка плавкая цилиндрическая ПВЦ 10х38 8А KARAT | MFL10-008 IEK

Вставка плавкая цилиндрическая ПВЦ 10х38 8А от бренда IEK - надёжная защита для электрических цепей с номинальным током до 8 А. Применяется в распределительных щитах и на оборудовании, где требуется точная и безопасная отсечка при перегрузках и КЗ. Артикул mfl10-008 соответствует серии KARAT.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 10х38 8А используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в предохранительно-разъединительных аппаратах типа ПР, а также в других устройствах с гнездовым держателем. Часто применяется в бытовых и промышленных системах: силовые шкафы, станки, насосы, системы автоматизации, освещение, конвейеры.

Технические характеристики

• Номинальный ток: 8 А - максимальный постоянный ток, который вставка выдерживает без ;
• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока до этого значения;
• Габариты: 10×38 мм - стандартизированный размер, совместимый с большинством держателей для ПВЦ;
• Степень защиты IP20 - защищена от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри корпуса;
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Монтаж: на держатель - не устанавливается напрямую в провода, нуждается в специализированном контакте.

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 10х38 8А совместима со всеми держателями, предназначенными для стандартных цилиндрических вставок 10×38 мм. Установка выполняется вручную: вставка вводится в контактные гнёзда держателя до фиксации. Обязательно проверьте соответствие типоразмера перед монтажом - использование неверной вставки может повлечь отказ защиты или возгорание. Для обеспечения плотного контакта не допускайте окисления или деформации контактов держателя.

Безопасность и стандарты

Вставка соответствует требованиям международных норм для плавких предохранителей. Произведена компанией IEK в рамках серий KARAT, что гарантирует контроль качества и воспроизводимость характеристик. Напряжение 230 В позволяет применять её в однофазных сетях согласно ГОСТ Р 50030.5.1 и IEC 60269-1.

Преимущества

• Высокая точность срабатывания - гарантированное отключение при превышении 8 А;
• Устойчивость к импульсным нагрузкам - не срабатывает при кратковременных скачках тока;
• Долгий срок службы - 15 лет при правильной эксплуатации снижают частоту замены;
• Легко заменяема - не требует инструментов, достаточно вынуть старую и вставить новую.

Ограничения применения

• Не для цепей выше 230 В - риск пробоя изоляции и аварии;
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать во влажных помещениях без корпуса;
• Не рекомендуется для высоких частотных помех - не является фильтром, работает только как термический/электромагнитный коммутатор;
• Не подходит для защиты двигателей с высокими пусковыми токами без учёта времятоковой характеристики - возможны ложные срабатывания.

Примеры использования

• Защита сети освещения в офисе с суммарной мощностью до 1,84 кВт (P = U × I = 230 В × 8 А);
• Фазовая защита вводного автомата в щите жилого дома;
• Обеспечение безопасности насоса в системе водоснабжения;
• Контроль тока в устройстве управления конвейера на заводе.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - лучше взять запас 10–20%, но не больше!
• Перед заменой обязательно отключите питание - даже малые токи опасны при работе под напряжением;
• Проверяйте состояние держателя: потёртости, нагрев, следы оплавления - признаки необходимости замены всего модуля;
• Не используйте перемычки вместо вставки - это нарушает принцип защиты и создаёт риск пожара;
• Храните запасные вставки в сухом месте - влага может вызвать коррозию контактов.
