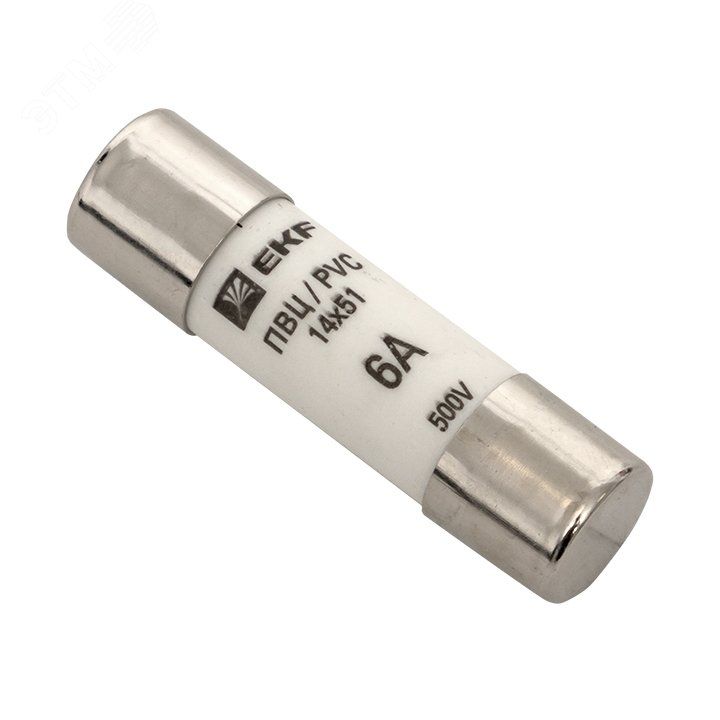

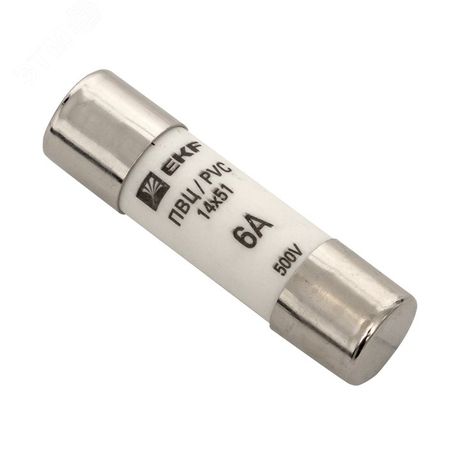

Плавкая вставка цилиндрическая ПВЦ (14х51) 6А EKF PROxima | pvc-14x51-6

Плавкая вставка цилиндрическая ПВЦ 14х51 6А от EKF — это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах и распределительных устройствах, обеспечивает надёжную защиту электрооборудования в условиях промышленной и бытовой сети переменного тока.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 14х51 6А используется для защиты электрических цепей от сверхтоков — перегрузок и коротких замыканий. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки, двигателей, преобразователей и другого оборудования. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в аппаратах управления и коммутации.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В — рабочее напряжение сети переменного тока;
• Отключающая способность: 50 кА — максимальный ток короткого замыкания, который вставка способна безопасно прервать;
• Тип тока: переменный (AC), частота 50 Гц — совместима с сетями России и стран СНГ;
• Габариты: 14×51 мм — стандартный размер для совместимости с большинством держателей плавких вставок;
• Категория применения: gL/gG — универсальная защита кабелей и оборудования, включая длительные перегрузки и КЗ;
• Характеристика расцепления: C — умеренно инерционная, подходит для нагрузок с пусковыми токами (например, двигатели);
• Степень защиты: IP00 — вставка не имеет собственной защиты от внешних воздействий; требует установки в корпус или держатель;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью;
• Количество полюсов: 1 — защищает одну фазу или один провод;
• Гарантийный срок: 84 месяца — подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 14х51 6А устанавливается исключительно в специализированные держатели на аппаратах — не монтируется напрямую в провода. Совместима со всеми стандартными держателями под габариты 14×51 мм, используемые в оборудовании EKF и других производителей. Для замены необходимо отключить питание, извлечь старую вставку и вставить новую, ориентируясь на метки на держателе. Направление установки не имеет значения — вставка не полярна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 — международному стандарту на плавкие предохранители низкого напряжения. Обеспечивает гарантированное отключение при токах выше номинала, снижает риск возгорания и повреждения оборудования. Индикаторная лампочка на некоторых типах держателей сигнализирует о сработавшей вставке, что ускоряет диагностику.

Преимущества

• Высокая отключающая способность (50 кА) — надёжно защищает даже при серьёзных аварийных режимах;
• Совместимость с широким спектром держателей благодаря стандартизованным размерам;
• Устойчивость к колебаниям температуры и влажности в рамках класса УХЛ3;
• Долгий гарантийный срок — 7 лет — указывает на высокое качество материалов;
• Подходит для защиты как слаботочных, так и силовых цепей с пусковыми токами (двигатели, насосы, компрессоры).

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — рассчитана только на переменный ток 50 Гц;
• Не защищена от попадания пыли и воды (IP00) — обязательно использовать в закрытом корпусе или держателе;
• Не подходит для защиты чувствительной электроники — характеристика “C” не обеспечивает быстрого срабатывания при малых перегрузках;
• Требует замены после каждого срабатывания — не восстановимый элемент.

Примеры использования

• Защита входного кабеля в щите ЩО-70 для группы освещения;
• Фазовая защита электродвигателя мощностью до 1,5–2 кВт в системе автоматизации;
• Обесточивание цепи питания конвейера при КЗ;
• Дополнительная защита вводного автомата в ВРУ здания;
• Монтаж в шкафах ШРС для контроля тока в силовой линии.

Практические советы

• Выбирая вставку, проверьте соответствие номинального тока (6 А) нагрузке — не ставьте меньший номинал, чем требуется, чтобы избежать ложных срабатываний;
• При замене всегда используйте аналогичную модель — ПВЦ 14х51 6А от EKF или другой сертифицированный эквивалент;
• Убедитесь, что держатель плотно фиксирует вставку — плохой контакт вызывает нагрев и преждевременную выход из строя;
• Проверяйте наличие индикатора на держателе — он позволяет быстро определить причину отказа без тестирования;
• Не ремонтируйте и не пытайтесь “обойти” сработавшую вставку — это опасно и противоречит правилам безопасности.
