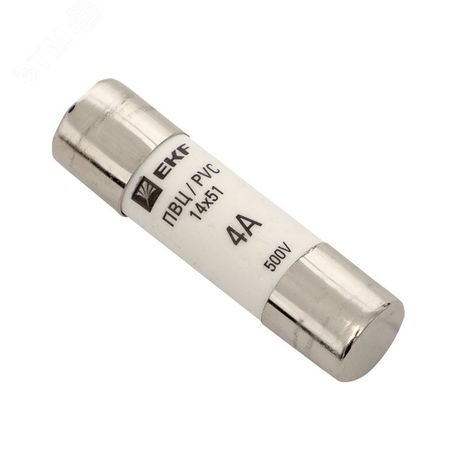

Плавкая вставка цилиндрическая ПВЦ (14х51) 4А | pvc-14x51-4 EKF

Плавкая вставка цилиндрическая ПВЦ 14х51 4А от EKF предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в распределительных щитах, на промышленном оборудовании и в системах с переменным током частотой 50 Гц.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 14х51 4А - это одноразовый защитный элемент, который автоматически размыкает цепь при превышении допустимого тока. Она применяется в качестве компонента плавкого предохранителя и заменяется после срабатывания. Подходит для защиты кабельных линий, двигателей, преобразователей частоты, освещения и другого оборудования в условиях постоянной нагрузки.

Используется в типовых распределительных устройствах: ЩО-70, ВРУ, ШРС, а также в других панелях с гнездовым контактом под цилиндрические вставки типа ПВЦ.

Технические характеристики

• Номинальный ток: 4 А - максимальный рабочий ток, при котором вставка сохраняет целостность;
• Номинальное напряжение: 220 В - рассчитана на работу в сетях до этого значения;
• Тип тока: переменный (AC), частота 50 Гц - совместима со стандартными сетями России и стран СНГ;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этой величины;
• Габариты: 14×51 мм - соответствует стандартному размеру для установки в большинство держателей ПВЦ;
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от высоких токов КЗ;
• Характеристика расцепления: C - умеренно медленное срабатывание, подходит для устройств с импульсными пусковыми токами (например, двигатели);
• Количество полюсов: 1 - защищает одну фазную линию;
• Степень защиты IP00 - не имеет внешней изоляции; требует установки в корпус или держатель с защитой;
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью;
• Гарантийный срок: 84 месяца - подтверждает надежность производства.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 14х51 4А устанавливается исключительно в специализированные держатели (аппараты) с соответствующими контактами. Совместима с любыми держателями, выполненными по стандарту GOST R МЭК 60269-1-2010. Нельзя использовать в держателях для вставок другой формы (например, DIAZED или NH).

Монтаж выполняется при отключенном питании. Для проверки работоспособности перед установкой рекомендуется тестирование мультиметром в режиме прозвона - пригодная вставка должна иметь бесконечное сопротивление (не закорочена).

Безопасность и стандарты

Плавкая вставка цилиндрическая ПВЦ 14х51 4А изготовлена в соответствии с требованиями ГОСТ Р МЭК 60269-1-2010. Соответствие этому стандарту гарантирует соответствие международным требованиям безопасности, точность характеристик и отказоустойчивость при аварийных ситуациях.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять её даже в местах с большой мощностью КЗ;
• Категория gL/gG обеспечивает универсальную защиту - как от долговременных перегрузок, так и от внезапных скачков тока;
• Форма и размеры стандартизированы - легко найти замену в любом сервисном центре;
• Произведено компанией EKF - известный российский бренд с контролируемым качеством сборки и материалов;
• Долгий срок службы самого изделия - 84 месяца - указывает на прочность конструкции и качество сплава плавкого элемента.

Ограничения применения

• Не постоянный ток (DC) - только для AC 50 Гц;
• Степень защиты IP00 - нельзя устанавливать открытой, обязательно требуется герметичный держатель или корпус;
• Не подходит для защиты чувствительной электроники - характер расцепления “C” слишком задержанный для микросхем;
• Не является многоразовой - после срабатывания необходимо заменить на новую вставку того же номинала.

Примеры использования

• Защита входного кабеля в щите ЩО-70 для группы розеток;
• Обеспечение защиты трехфазного двигателя через однофазный предохранитель в цепи управления;
• Автоматическая защита насосов, вентиляторов, конвейеров в промышленных шкафах ШРС;
• Подключение в комбинированных аппаратах, где требуется быстрая замена предохранителей без демонтажа всей системы.

Практические советы

• Выбирая вместо ПВЦ 14х51 4А аналог, всегда сверяйте не только ток, но и габариты - неверный размер не войдет в держатель;
• Никогда не заменяйте вставку на более высокоомную (например, 6 А вместо 4 А) - это создаёт риск перегрева провода и возгорания;
• Проверьте наличие сигнализационной лампы в держателе - она горит только при сработавшей вставке, что ускоряет диагностику;
• При работе в холодных условиях (УХЛ3) убедитесь, что держатель не запотевает - влага снижает изоляцию и повышает вероятность пробоя;
• Храните запасные вставки в сухом месте - попадание влаги может изменить характеристики плавкого элемента.
