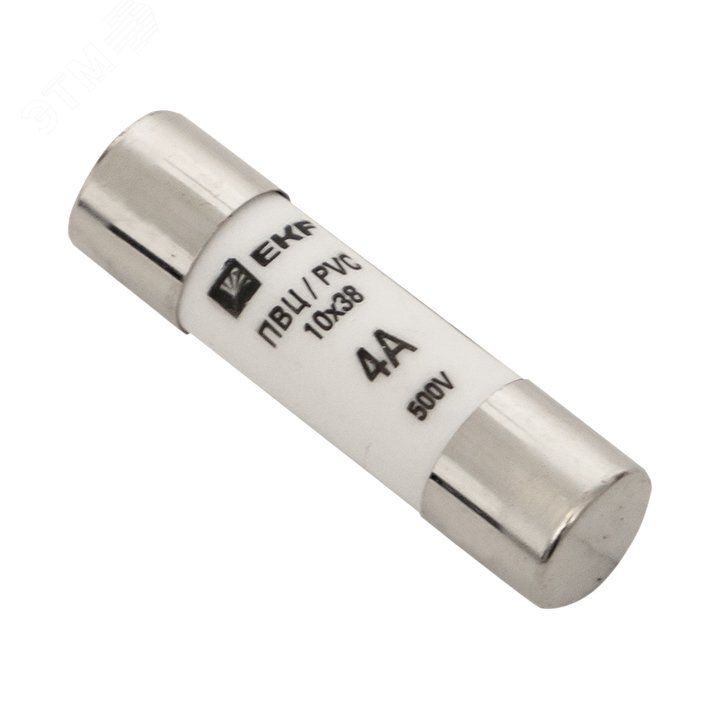

Плавкая вставка цилиндрическая ПВЦ (10х38) 4А | pvc-10x38-4 EKF

Плавкая вставка цилиндрическая ПВЦ 10х38 4А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Применяется в электроустановках переменного тока до 220 В, особенно там, где требуется быстрая замена после срабатывания. Артикул pvc-10x38-4 соответствует стандартным габаритам 10×38 мм и рассчитана на номинальный ток 4 А.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 10х38 4А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Она является сменной частью предохранителя и устанавливается в устройствах, где требуется надёжная и быстродействующая защита. Подходит для использования в распределительных щитах, пускателях, контакторах и других аппаратах, защищающих оборудование от аварийных режимов работы.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без перегорания.
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока.
• Род тока: Переменный (AC), частотой 50 Гц - совместима с сетями России и стран СНГ.
• Габариты: 10×38 мм - стандартный размер, подходящий для большинства типовых держателей предохранителей.
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения.
• Категория применения: gL/gG - универсальная защита как от перегрузок, так и от КЗ; применяется в силовых цепях.
• Степень защиты IP00: Нет внешней защиты - вставка работает только внутри корпуса оборудования, не предназначена для открытой установки.
• Климатическое исполнение УХЛ3: Может использоваться в помещениях с умеренным климатом, включая холодные зоны (до -25 C), при условии отсутствия конденсата.
• Количество полюсов: 1 - защищает одну фазу или один проводник.
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.
• Нормативный документ: ГОСТ Р МЭК 60269-1-2010 - соответствие международному стандарту на плавкие вставки.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 10х38 4А устанавливается в специальные держатели типа “на аппарат” - то есть в предохранители, которые крепятся непосредственно к оборудованию. Совместима со всеми стандартными держателями под вставки 10×38 мм. Для замены необходимо отключить питание, извлечь повреждённую вставку и вставить новую. Обязательно проверьте, что новый элемент имеет ту же номинальную мощность (4 А) и те же габариты. Не используйте вставки с другим током - это опасно!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010, что обеспечивает гарантированную отключающую способность и термическую стойкость. Категория gL/gG означает высокую надёжность при работе с индуктивными нагрузками и в условиях коротких замыканий. Благодаря этому ПВЦ 10х38 4А от EKF можно применять в промышленных системах без дополнительных мер безопасности, если соблюдаются условия монтажа и эксплуатации.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных авариях.
• Стандартные размеры 10×38 мм - легко заменяема в большинстве существующих устройств.
• Соответствие нормативам - снижает риск отказов и штрафов при проверках.
• Долгий срок гарантии (7 лет) - подтверждает качество производства EKF.
• Подходит для широкого спектра промышленных и коммунальных объектов.

Ограничения применения

• Не предназначена для работы вне корпуса - степень защиты IP00 требует обязательной установки в закрытом держателе.
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц.
• Не рекомендуется использовать в средах с повышенной влажностью, пылью или агрессивными газами без дополнительной герметизации оборудования.
• Не следует применять вместо автоматических выключателей в цепях с частыми перегрузками - вставка одноразовая, её придётся менять после каждого срабатывания.

Примеры использования

• Защита двигателей малой мощности на станках и конвейерах.
• Фазовая защита в распределительных щитах жилых домов и офисов.
• Входная защита преобразователей частоты и пускателей.
• Щиты управления насосами, вентиляторами и компрессорами.
• Автоматические системы освещения и сигнализации.

Практические советы

• При замене всегда выбирайте вставку с тем же номиналом (4 А) - более высокий ток не защитит оборудование, а меньший будет ложно срабатывать.
• Проверяйте целостность держателя перед установкой - окисление или трещины могут вызвать нагрев и выход из строя.
• Если вставка перегорела несколько раз за короткий период - ищите причину: возможна неисправность самого оборудования, несоответствие нагрузки или плохой контакт.
• Храните запасные вставки в сухом месте - влага может повлиять на работу плавкого элемента.
• Помните: ПВЦ 10х38 4А - это расходный материал. Не пытайтесь восстановить или перемостить её - это создаёт риск возгорания.
