Предохранитель-разъединитель для ПВЦ 10x38 2P (с индикацией) | pr-10-38-2 EKF

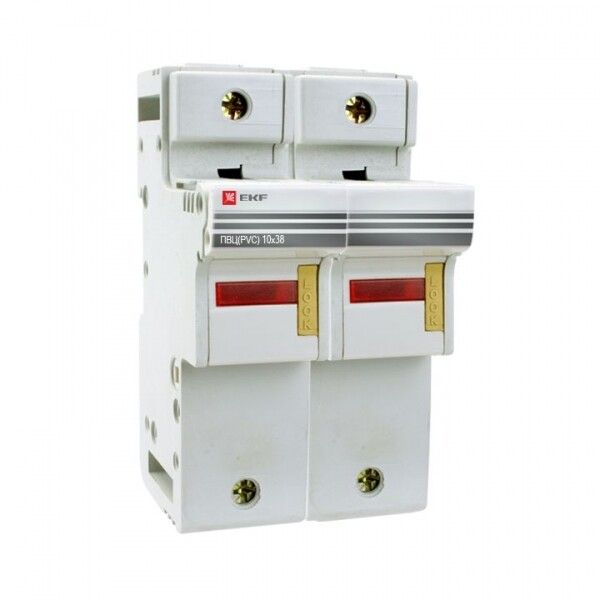

Предохранитель-разъединитель EKF pr-10-38-2 - устройство для защиты электрических цепей от перегрузок и коротких замыканий с возможностью ручного отключения и визуальной индикации сработавшей вставки. Подходит для монтажа на Din-рейку в щитах управления и распределительных устройствах.

Назначение и область применения

Предохранитель-разъединитель EKF pr-10-38-2 сочетает функции автоматического отключения при аварии и ручного выключения цепи. Он используется для защиты кабельных линий, группового освещения, насосов, компрессоров, малых станков и другого промышленного и бытового оборудования до 220 В. Устройство позволяет безопасно проводить обслуживание - достаточно перевести рычаг в положение “выкл”, чтобы полностью отключить питание.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 32 А
• Типоразмер плавкой вставки: 10×38 мм (тип ПВЦ)
• Количество полюсов: 2
• Габариты: 10×38 мм (соответствует стандартным вставкам)
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 35 мм2
• Способ крепления: винтовое на Din-рейку
• Индикация срабатывания: оптическая (красная лампа горит при перегорании вставки)
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, устойчив к повышенной влажности)
• Гарантия: 84 месяца
• Соответствие нормам: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-10-38-2 совместим со всеми плавкими вставками типоразмера 10×38 мм, соответствующих стандарту ПВЦ. Для монтажа используйте штангу Din-рейки шириной 35 мм. Клеммы рассчитаны на зажим кабелей сечением до 35 мм2 - затяжка должна выполняться усилием, достаточным для надёжного контакта, но без изгиба жил. Обязательно отключите питание перед заменой вставки! Индикатор не требует подключения питания - он работает за счёт тока через саму вставку.

Безопасность и стандарты

Устройство выполнено в соответствии с ГОСТ Р МЭК 60269-1-2010, что гарантирует соответствие требованиям безопасности при коммутациях и отключениях. Благодаря визуальному индикатору можно сразу определить причину отказа - не требуется проверка тестером каждой вставки. Однако, поскольку степень защиты IP00, устройство нельзя использовать вне закрытого электрошкафа - открытый доступ повышает риск поражения током.

Преимущества

• Объединяет две функции: предохранитель + разъединитель - экономит место в щите
• Чёткая визуальная индикация сработавшей вставки снижает время диагностики
• Поддерживает высокую нагрузку - 32 А при 220 В, подходит для мощных потребителей
• Законченная конструкция: не нуждается в дополнительном креплении, легко заменяется
• Долгий срок службы - 7 лет гарантии

Ограничения применения

• Не предназначена для работы в условиях прямого попадания воды, пыли, масла - обязательно использование в закрытом щите
• Не имеет механической рукоятки - управление осуществляется рукой через отверстие для вставки; неудобно при частом использовании
• Не поддерживает автоматические отключения - только ручное включение/отключение
• Не совместим с вставками других форматов (например, 6x30, 14x51)
• Нулевые контакты отсутствуют - не может использоваться как рубильник с нулевой шиной

Примеры использования

• Защита группы розеток в гараже или мастерской
• Автоматическая защита насоса в системе водоснабжения
• Отключение цепи нагревателя в теплом полу
• Щитовая защита ввода в небольшой цех с однофазными станками
• Альтернатива старому пробковому предохранителю с фиксацией на Din-рейку

Практические советы

• Выбирайте вставку с номинальным током ≤ 32 А - превышение вызывает некорректную работу или выход из строя самого разъединителя
• Перед заменой вставки всегда отключайте питание - даже при “выключенном” состоянии есть опасность прикоснуться к токоведущим частям
• Проверьте цвет индикатора при первом запуске - если светится сразу, возможно, вставка бракованная или есть КЗ в цепи
• При сборке щита соблюдайте шаг между модулями - 17,5 мм на каждый модуль DIN, чтобы обеспечить свободный доступ
• Не используйте этот предохранитель-разъединитель EKF pr-10-38-2 в качестве основного автомата - он не имеет функции защиты от перегрузок в режиме “ручного включения”. Применяйте в паре с автоматическим выключателем, если необходима многократная защита
