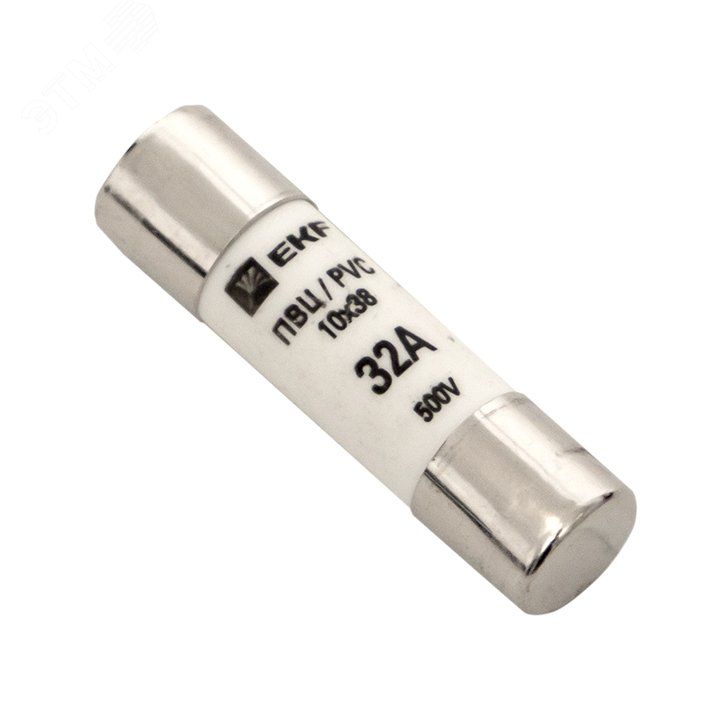

Плавкая вставка цилиндрическая ПВЦ (10х38) 32А | pvc-10x38-32 EKF

Вставка плавкая цилиндрическая ПВЦ 10х38 32А от EKF - это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Артикул pvc-10x38-32 применяется в распределительных щитах и промышленном оборудовании, обеспечивая надёжную защиту кабелей и устройств на 220 В переменного тока.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 10х38 32А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. После срабатывания она перегорает, разрывая цепь и предотвращая повреждение проводки и оборудования. Индикаторная лампочка на корпусе предохранителя сигнализирует о сработавшей вставке.

Подходит для установки в распределительных панелях ЩО-70, вводно-распределительных устройствах ВРУ, шкафах распределительных силовых ШРС. Часто применяется в системах питания станков, насосов, конвейеров и другого промышленного оборудования с мощностью до 7 кВт при 220 В.

Технические характеристики

• Тип изделия: вставка плавкая цилиндрическая
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей предохранителей
• Номинальный ток: 32 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 220 В - рассчитана на работу в сетях переменного тока 220 В
• Тип тока: переменный (AC), частотой 50 Гц
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая высокие токи КЗ
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, освещение)
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в защищённый держатель
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество полюсов: 1
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 10х38 32А устанавливается в специальные держатели предохранителей типа “на аппарат” - то есть в физически закреплённые гнёзда внутри щита. Подходит ко всем стандартным держателям, соответствующим размеру 10×38 мм.

Монтаж выполняется при отключенном питании. Перед установкой проверьте соответствие номинала вставки (32 А) и класса расцепления (C) требованиям схемы защиты. Нельзя использовать вместо этой вставки более высокий номинал - это создаёт риск перегрева кабеля.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители. Отключающая способность 50 кА гарантирует безопасное отключение даже при серьёзных аварийных режимах. Категория gL/gG позволяет применять её как для защиты кабелей, так и для защиты оборудования.

Вставка не содержит опасных материалов и не требует специальной утилизации - выбросить можно как обычный бытовой металлолом после извлечения из держателя.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при крупных КЗ
• Совместимость со стандартными держателями - легко заменяется в существующих щитах
• Индикатор срабатывания - позволяет быстро определить причину отказа
• Длительная гарантия (7 лет) - подтверждает качество производства EKF
• Работает в широком диапазоне температур - подходит для холодных помещений и неутеплённых зон

Ограничения применения

• Не предназначена для работы в сетях постоянного тока (DC) - только переменный ток 50 Гц
• Степень защиты IP00 - нельзя устанавливать открытой; обязательно использование в герметичном или закрытом держателе
• Не рекомендуется для защиты чувствительной электроники - характеристика C слишком медленна для таких задач
• Не подходит для многополюсных цепей - требуется три отдельные вставки для трёхфазной системы
• Не следует использовать с номиналом выше 32 А - это нарушает принцип селективной защиты

Примеры использования

• Защита входного кабеля 32 А в щите ВРУ жилого дома
• Автоматическая защита двигателя насоса в системе водоснабжения
• Фазовая защита в распределительном щите ШРС на производстве
• Замена сгоревшего предохранителя в старом щите ЩО-70

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток (32 А) с расчетным током нагрузки - он должен быть на 10–20% ниже максимального рабочего тока
• При замене используйте только оригинальные вставки того же типоразмера - не подходят аналоги с другими габаритами
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов снижает эффективность защиты
• Если вставка срабатывает часто - это сигнал о проблеме в цепи: перегрузка, КЗ или несоответствие нагрузки
• Для трехфазных систем используйте три одинаковые вставки ПВЦ 10х38 32А - одна на каждый полюс
