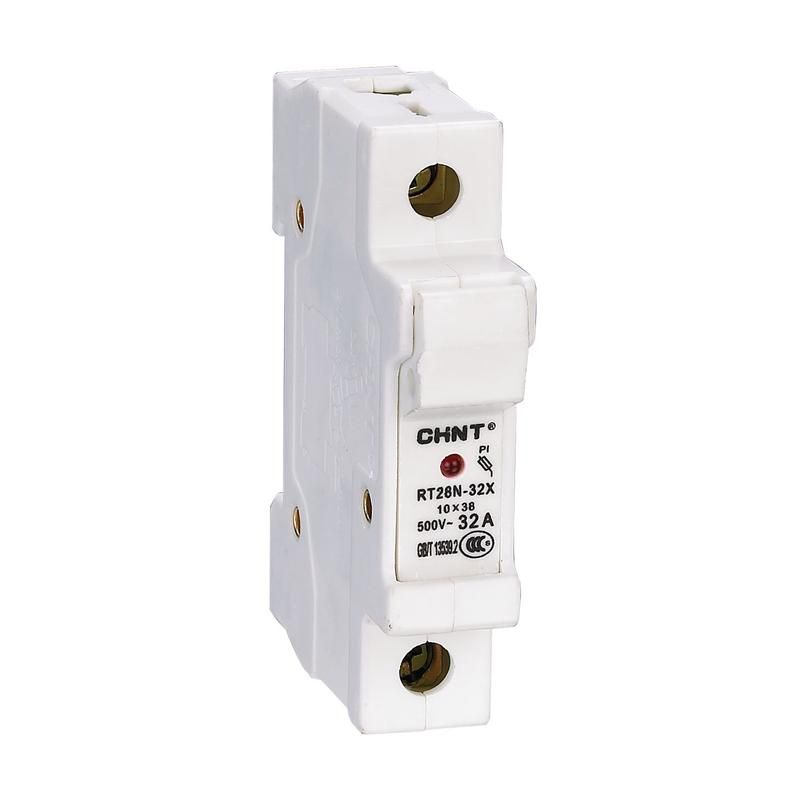

Держатель плавких вставок с индикацией RT28N-32X 10х38 2П (R) | 520487 CHINT

Держатель плавких вставок с индикацией RT28N-32X 10х38 2П от CHINT предназначен для установки на DIN-рейку и обеспечивает надёжную фиксацию предохранителей типа 10×38 мм с индикацией срабатывания. Этот держатель используется в распределительных щитах для защиты цепей до 32 А.

Назначение и область применения

Держатель плавких вставок RT28N-32X 10х38 2П применяется для защиты электрических цепей переменного тока с номинальным напряжением до 500 В. Он поддерживает двухполюсную коммутацию и позволяет оперативно определять сработавший предохранитель благодаря встроенной индикации. Подходит для установки в силовых и управляющих цепях промышленного оборудования, автоматических линий, систем освещения и распределительных щитах.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Количество полюсов: 2
• Тип применяемых вставок: 10×38 мм
• Способ монтажа: на DIN-рейку (35 мм)
• Материал корпуса: термостойкий пластик
• Исполнение: с защищающей крышкой

Совместимость и монтаж

Держатель RT28N-32X 10х38 2П совместим со всеми стандартными плавкими вставками формата 10×38 мм, соответствующими требованиям IEC 60269-1. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - устройство фиксируется защёлкой без инструментов. Крышка предотвращает случайное прикосновение к контактам и снижает риск возникновения дуги при замене вставки. Для доступа к вставкам достаточно открыть крышку - она имеет механическую блокировку, исключающую работу под нагрузкой.

Безопасность и стандарты

Держатель соответствует международному стандарту IEC 60269-1 для предохранителей низкого напряжения. Конструкция обеспечена изоляцией класса II, материал корпуса устойчив к перегреву и горению. Индикация срабатывания выполнена в виде цветового сигнала, который остаётся видимым даже при закрытой крышке.

Преимущества

• Удобная индикация срабатывания - сразу видно, какой предохранитель вышел из строя
• Защитная крышка повышает безопасность при обслуживании
• Фиксация на DIN-рейке ускоряет сборку и модернизацию шкафов
• Двухполюсная конструкция позволяет одновременно отключать фазу и ноль
• Высокая термическая стабильность материала снижает риск деформации при длительной работе

Ограничения применения

Держатель RT28N-32X 10х38 2П не предназначен для работы с постоянным током выше 250 В. Также он не рассчитан на использование с вставками других габаритов (например, 14×51 мм или 22×58 мм). Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации - хотя конструкция жесткая, частые удары могут ослабить контакты.

Примеры использования

• Щит управления насосной станцией - защита двигателя мощностью до 15 кВт
• Распределительный шкаф конвейера - отключение питания по цепям управления
• Автоматический участок сварочного оборудования - защита вторичной цепи
• Осветительные сети в производственных помещениях - групповая защита светильников

Практические советы

• Перед заменой вставки всегда отключите питание - индикация показывает срабатывание, но не гарантирует отсутствие напряжения на входе
• Проверьте посадочный диаметр вставки: 10×38 мм - это стандарт, но некоторые аналоги имеют отличия в форме контактов; используйте только сертифицированные вставки
• При компоновке шкафа оставляйте минимум 10 мм свободного места вокруг держателя для теплоотвода
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри держателя
• Держатель RT28N-32X 10х38 2П от CHINT можно использовать в паре с другими элементами серии RT28 - они совпадают по габаритам и принципу крепления
