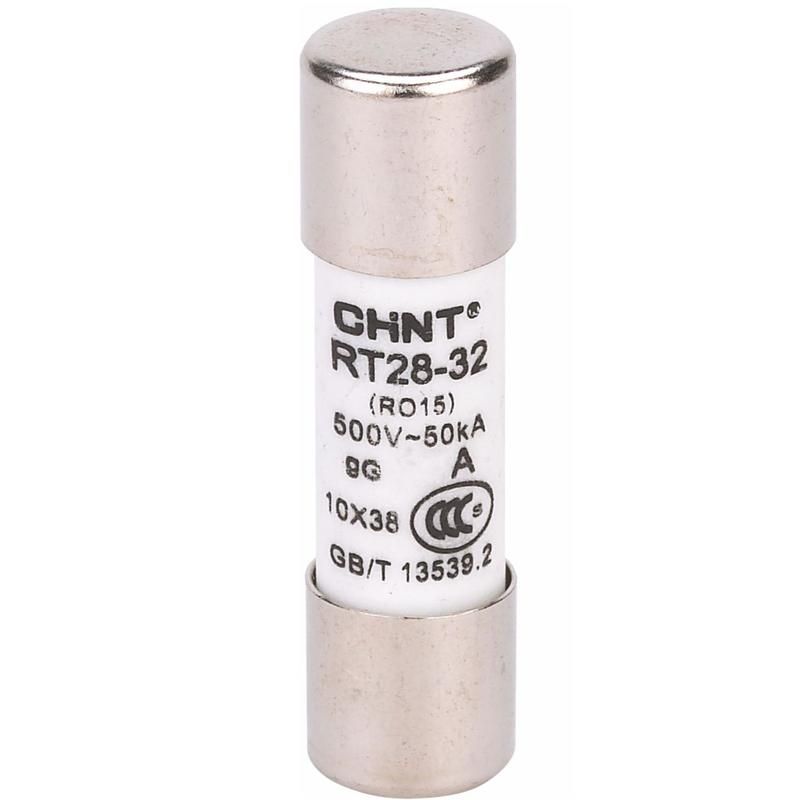

Плавкая вставка цилиндрическая RT28-32 25A 10х38 | 520259 CHINT

Плавкая вставка цилиндрическая RT28-32 25А 10х38 от бренда CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока 50 Гц. Эта модель используется в распределительных щитах, силовых панелях и других системах с номинальным напряжением до 500 В. Артикул 520259 соответствует серийному решению RT28.

Назначение и область применения

Плавкая вставка цилиндрическая RT28-32 25А 10х38 защищает оборудование от повреждений при аварийных режимах: длительных перегрузках и коротких замыканиях. Подходит для установки в коммутационных аппаратах, распределительных шкафах, пускателях и контакторах. Применяется в промышленных системах управления, на конвейерах, насосных станциях и другом стационарном оборудовании с частотой сети 50 Гц.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который вставка выдерживает без ;
• Габаритные : 10×38 мм - стандартный размер для совместимости с большинством держателей серии RT28;
• Номинальное напряжение: 500 В - допустимый максимум рабочего напряжения переменного тока;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Тип напряжения: AC - работает только в сетях переменного тока;
• Категория применения: gL/gG - полная отключающая способность, универсальная защита для широкого спектра нагрузок;
• Рабочая частота: 50 Гц - оптимизирована для стандартных сетей России и стран СНГ.

Совместимость и монтаж

Плавкая вставка RT28-32 25А 10х38 устанавливается в держатели предохранителей серии RT28. Размер 10×38 мм гарантирует фиксацию в стандартизированных гнёздах. Убедитесь, что контактные площадки держателя чистые и плотно прилегают к торцевым поверхностям вставки - плохой контакт вызывает нагрев и преждевременный выход из строя. Для замены используйте только аналогичную по току и классу вставку; не допускается установка вставок с меньшей отключающей способностью.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60269-1 и GOST R МЭК 60269-1. Категория gG обеспечивает надёжное отключение даже при высоких токах КЗ. Наличие сигнального элемента (неоновая лампа + резистор) позволяет визуально контролировать состояние вставки - при перегорании лампочка гаснет, указывая на необходимость замены.

Преимущества

• Высокая отключающая способность (50 кА) - безопасная работа в условиях мощных коротких замыканий;
• Стандартные размеры - легко заменить в существующих установках без переделки оборудования;
• Сигнализация состояния - снижает время диагностики отказов;
• Устойчивость к импульсным перегрузкам - сохраняет работоспособность при кратковременных скачках тока;
• Подтверждённая долговечность в промышленных условиях - проверенная серия RT28 от CHINT.

Ограничения применения

• Не постоянного тока - только для переменного тока 50 Гц;
• Не предназначен для защиты двигателей - для этой задачи лучше использовать вставки типа aM или модели RT36-00 в конденсаторных блоках;
• Максимальный ток - не выше 63 А; для больших значений требуется другой тип предохранителя;
• Не рассчитана на работу вне температурного диапазона, указанного производителем - требуются условия хранения и эксплуатации согласно документации.

Примеры использования

• Защита входных групп автоматических выключателей в распределительных щитах заводских линий;
• Функциональная защита преобразователей частоты средней мощности;
• Обеспечение безопасности в системах освещения с большим количеством светильников;
• Щитовые комплекты для HVAC-систем и воздушных компрессоров.

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения - даже после отключения возможна индуктивная эмульсия;
• Выбирая новую вставку, сверьте не только ток, но и категорию gG - использование aM может привести к недостаточной защите;
• Если вставка перегорела несколько раз за короткий срок - исследуйте причину: возможно, есть замыкание, перегрузка или дефект оборудования;
• При использовании в местах с повышенной запылённостью регулярно очищайте держатель - грязь увеличивает переходное сопротивление;
• Проверяйте целостность сигнальной лампы во время планового обслуживания - она показывает факт срабатывания, даже если вставка уже заменена.
