Предохранитель-разъединитель для ПВЦ 10x38 1P (с индикацией) | pr-10-38-1 EKF

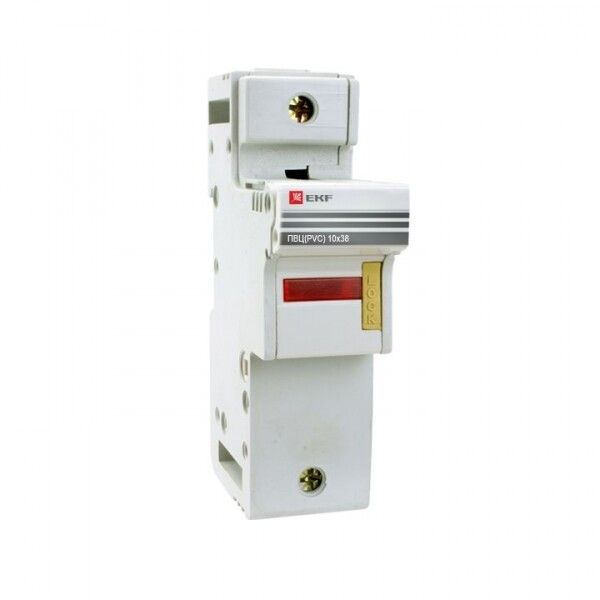

Предохранитель-разъединитель EKF pr-10-38-1 - устройство для защиты электрических цепей от перегрузок и коротких замыканий с возможностью ручного отключения и визуальной индикации сработавшей вставки. Подходит для установки в щитовые шкафы с монтажом на DIN-рейку.

Назначение и область применения

Предохранитель-разъединитель EKF pr-10-38-1 выполняет две функции: защищает цепь от аварийных токов с помощью плавкой вставки и позволяет вручную отключить питание, выполняя роль разъединителя. Устройство применяется в распределительных системах с напряжением до 220 В, где требуется надёжная защита и удобный доступ для обслуживания. Часто устанавливается в щитах ЩО-70, ВРУ, ШРС, а также в бытовых и промышленных панелях для защиты кабельных линий, станков, насосов и другого оборудования.

Технические характеристики

• Количество полюсов: 1
• Типоразмер плавкой вставки: 10×38 мм
• Номинальный ток: 32 А
• Номинальное напряжение: 220 В
• Индикация срабатывания: оптическая и визуальная (индикаторная лампа горит при перегорании вставки)
• Способ монтажа: винтовое крепление на DIN-рейку (1 модуль)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри закрытого корпуса)
• Климатическое исполнение: УХЛ3 (для работы в помещениях с умеренным и холодным климатом, без конденсации)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-10-38-1 совместим со всеми плавкими вставками типоразмера 10×38 мм, соответствующими ГОСТ 2822. Для монтажа используется DIN-рейка шириной 35 мм. Клеммы рассчитаны на провода сечением до 35 мм2 - подключение осуществляется винтовым зажимом. Обязательно соблюдайте плотность затяжки - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт. Устройство не имеет рукоятки - операции включения/отключения выполняются через вынимание/вставление плавкой вставки.

Безопасность и стандарты

Предохранитель-разъединитель EKF pr-10-38-1 соответствует требованиям ГОСТ Р МЭК 60269-1-2010, который регламентирует безопасность и тестирование плавких предохранителей. Индикация срабатывания обеспечивает быстрое выявление отказа без вскрытия корпуса. Однако из-за степени защиты IP00 устройство нельзя использовать вне закрытого электрошкафа - открытый монтаж запрещён.

Преимущества

• Встроенный индикатор сразу указывает на сгоревшую вставку - снижает время диагностики
• Один модуль DIN экономит место в шкафу
• Поддерживает высокий ток (32 А) - подходит для мощной нагрузки
• Долгий гарантийный срок (7 лет) говорит о качестве сборки
• Совместим с большинством стандартных вставок 10×38 мм

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP00 требует герметичного корпуса
• Не подходит для автоматического отключения - только ручное управление через замену вставки
• Запрещено применять с вставками номиналом выше 32 А - риск перегрева и выхода из строя корпуса
• Не рекомендуется для цепей переменного тока выше 220 В

Примеры использования

• Защита входного кабеля в домашнем щите ЩО-70
• Отключение питания насоса на промышленном конвейере
• Аварийное отключение группы освещения в административном здании
• Разъединение цепи перед техобслуживанием частотного преобразователя

Практические советы

• Перед заменой вставки всегда отключайте питание - даже при отсутствии рукоятки есть опасность поражения током
• Выбирайте вставки того же номинала (32 А) и типа - не используйте более быстрые или медленные аналоги без проверки совместимости
• Проверяйте состояние контактов при каждой замене вставки - окисление или подгорание требуют очистки или замены устройства
• Убедитесь, что вставка полностью вставлена - плохой контакт вызывает перегрев и ложные срабатывания
• При использовании в сериях PROxima и EKF - все компоненты совместимы между собой, можно комбинировать с другими изделиями этой линейки
