Предохранитель-разъединитель DF 10х38 1Р (тип ПВЦ) | df101-e EKF

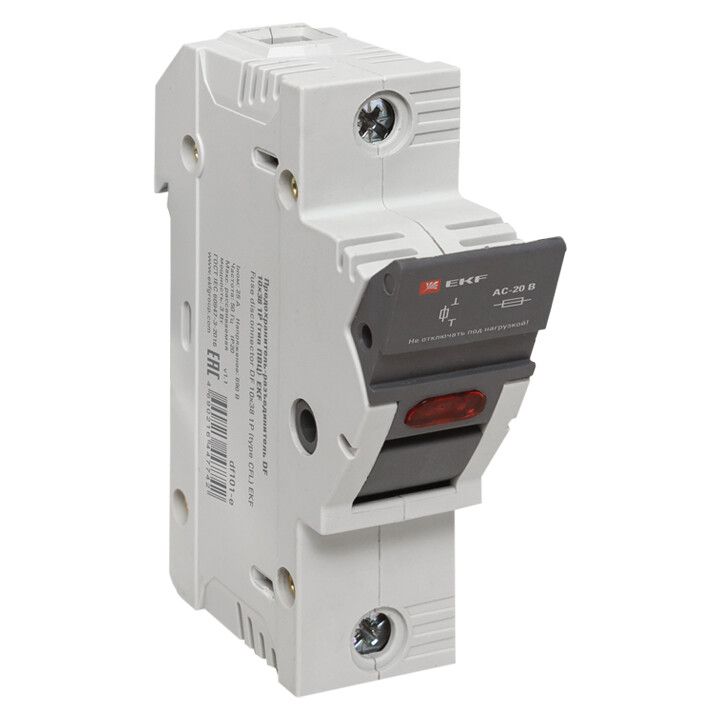

Предохранитель-разъединитель DF 10×38 1Р (тип ПВЦ) от EKF сочетает функции коммутационного устройства и защиты от перегрузок и коротких замыканий. Он предназначен для установки плавких вставок типа ПВЦ и используется в распределительных щитах промышленного и бытового оборудования. Артикул df101-e соответствует типоразмеру 10×38 мм и рассчитан на работу до 25 А.

Назначение и область применения

Предохранитель-разъединитель DF 10×38 1Р (тип ПВЦ) выполняет две задачи: обеспечивает безопасное отключение цепи вручную и защищает её от аварийных токов. Когда происходит перегрузка или короткое замыкание, плавкая вставка перегорает, разрывая цепь. Индикаторная лампочка сигнализирует о сработавшей вставке - это ускоряет диагностику. Устройство подходит для защиты кабельных линий, двигателей, освещения, автоматических линий и другого оборудования в условиях сухих помещений.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет использовать в сетях переменного тока до этой величины, включая трёхфазные системы.
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство выдерживает без повреждений.
• Типоразмер вставки: 10×38 мм - совместимо с плавкими вставками стандарта ПВЦ и аналогами этого формата.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Тип присоединения: болтовое - провода закрепляются винтами на клеммах.
• Способ монтажа: винтовое крепление - устанавливается на DIN-рейку шириной 1 модуль (17,5 мм).
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов или щитов.
• Цвет: серый - стандартный цвет для промышленной аппаратуры.
• Рукоятка: отсутствует - операция включения/выключения осуществляется через доступ к клеммам или внешним рычагом (при наличии).
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Предохранитель-разъединитель DF 10×38 1Р (тип ПВЦ) совместим с любыми плавкими вставками типа ПВЦ и аналогичными по габаритам (10×38 мм). Для работы требуется установка на DIN-рейку. Монтаж выполняется с помощью винтового крепления - устройство фиксируется на рейке механически. Подключение проводов - болтовое: зажимаются медные жилы сечением до 4–6 мм2. Обязательно соблюдать момент затяжки винтов - избыточное усилие повредит контактные площадки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.5.1 и международным нормам IEC 60947-3 для коммутационных аппаратов. Наличие индикации срабатывания снижает риск случайного включения после отказа. Однако степень защиты IP00 требует обязательного размещения в герметичном электрошкафе - использование вне корпуса запрещено.

Преимущества

• Объединённая функция: одновременно служит разъединителем и предохранителем - экономит место в щите.
• Индикация срабатывания: яркая лампочка сразу указывает на проблему - уменьшает время ремонта.
• Высокая надёжность: конструкция проверена временем, используется в промышленности десятилетиями.
• Долгий срок службы: гарантия 84 месяца подтверждает качество материалов и сборки EKF.

Ограничения применения

• Не предназначена для открытого монтажа - IP00 не защищает от пыли, влаги и прикосновений.
• Подходит только для однофазных цепей - для трёхфазных систем нужны три таких устройства.
• Не работает с высокочастотными нагрузками - ограничен применением в сетях переменного тока 50/60 Гц.
• Требует замены вставки после каждого срабатывания - нельзя восстановить самостоятельно.

Примеры использования

• Защита входного кабеля в распределительном щите частного дома.
• Аварийное отключение насоса на производстве при перегреве двигателя.
• Фазовая защита в станках с ЧПУ, где каждая фаза контролируется отдельно.
• Щит управления конвейерной лентой в пищевой промышленности.

Практические советы

• Выбирайте вставку с номиналом не выше 25 А - превышение вызовет выход из строя корпуса.
• Перед заменой вставки обязательно отключите питание - даже при выключенном положении возможен потенциал на клеммах.
• Проверьте посадочный диаметр вставки - он должен точно соответствовать 10×38 мм, иначе будет плохой контакт.
• Не используйте этот предохранитель-разъединитель в помещениях с повышенной влажностью без дополнительной защиты корпуса.
• Запасные вставки ПВЦ храните в сухом месте - влага снижает точность срабатывания.
