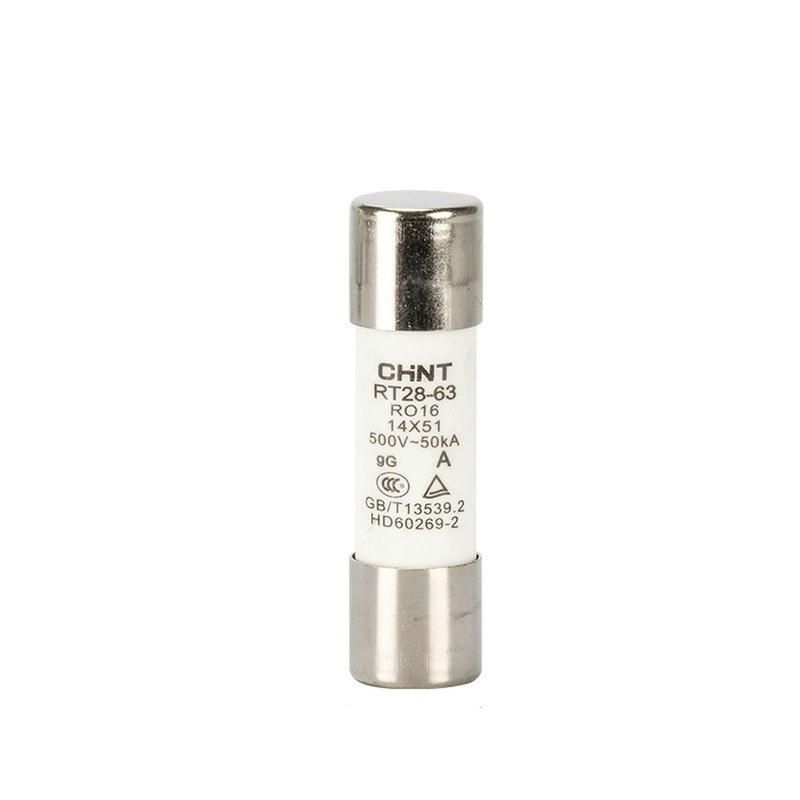

Плавкая вставка цилиндрическая RT28-63 50A 14х51 (R) | 520495 CHINT

Плавкая вставка цилиндрическая RT28-63 50А 14х51 (R) от бренда CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока 50 Гц до 500 В. Эта модель входит в серию RT28 и используется там, где требуется надёжная и проверенная защита с высокой отключающей способностью.

Назначение и область применения

Плавкая вставка цилиндрическая RT28-63 50А 14х51 (R) защищает силовые цепи в распределительных щитах, панелях управления и коммутационных аппаратах. Подходит для установки в оборудование с номинальным током до 63 А. Применяется в промышленных системах: станках, насосах, компрессорах, конвейерах. Не используется для защиты конденсаторных блоков - для них рекомендованы вставки серии RT36-00.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который вставка выдерживает без ;
• Номинальное напряжение: 500 В - максимальное напряжение сети, для которой рассчитана вставка;
• Габариты: 14×51 мм - стандартный размер для совместимости с гнездами RT28-63;
• Тип напряжения: AC - работает только в сетях переменного тока;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Рабочая частота: 50 Гц - оптимальна для промышленных сетей России и стран СНГ;
• Категория применения: gL/gG - полная отключающая способность, универсальная защита от перегрузок и КЗ;
• Имеет сигнализацию (обозначение X): неоновая лампа показывает состояние вставки - горит при перегорании.

Совместимость и монтаж

Плавкая вставка цилиндрическая RT28-63 50А 14х51 (R) устанавливается в держатели серии RT28-63. Совместима со всеми стандартными контактными группами, соответствующими 14×51 мм. Для монтажа необходимо отключить питание, использовать изолированный инструмент и соблюдать момент затяжки контактов - не переусердствовать, чтобы не повредить корпус. Убедитесь, что держатель также рассчитан на 500 В и 50 кА.

Безопасность и стандарты

Вставка соответствует международному стандарту IEC 60269-1/2 для плавких предохранителей категории gG. Сертифицирована для работы в условиях промышленного оборудования. Наличие сигнального элемента позволяет оперативно диагностировать отказ без вскрытия держателя.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасную работу даже при серьёзных аварийных режимах;
• Сигнальная лампа даёт визуальный сигнал о срабатывании - снижает время ремонта;
• Стандартные размеры обеспечивают широкую совместимость с большинством европейских и российских держателей;
• Материалы и технология изготовления гарантируют долговечность при колебаниях температур и вибрациях.

Ограничения применения

• Не DC-цепям - только для переменного тока 50 Гц;
• Не предназначен для защиты двигателей - для этого используйте вставки типа aM;
• Не заменяет автоматические выключатели в системах с требованием многократного срабатывания;
• Не допускается использование в конденсаторных установках - выбирайте RT36-00;
• При температурах выше +40 C возможна деградация характеристик - учитывайте условия окружающей среды.

Примеры использования

• Защита входного автомата в шкафу управления станком CNC;
• Фазовая защита в распределительном щите промышленного конвейера;
• Обеспечение безопасности в цепях питания воздушных компрессоров;
• Установка в модульных ячейках ШРМ с контролируемой нагрузкой до 50 А.

Практические советы

• Перед заменой всегда проверьте причину сгорания - возможно, проблема в перегреве, плохих контактах или перегрузке;
• Выбирая аналог, обращайте внимание на категорию gG - другие типы (aM) имеют меньшую отключающую способность;
• Проверяйте соответствие держателя и вставки по классу IP - некоторые модели имеют степень защиты IP20, недостаточную для сырых помещений;
• При наличии нескольких фаз - заменяйте все вставки одновременно, даже если одна кажется исправной;
• Подбирайте запасные вставки с таким же артикулом - 520495 - для гарантированной совместимости.
