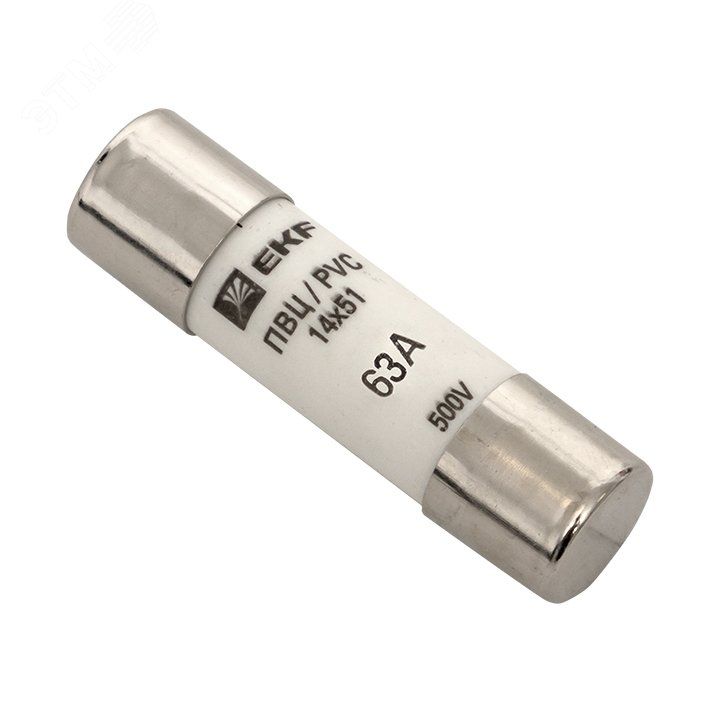

Вставка плавкая цилиндрическая EKF PROxima 14х51 63А EKF pvc-14x51-63

Вставка плавкая цилиндрическая ПВЦ 14х51 63А от EKF предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в качестве сменного элемента в предохранителях, обеспечивает надёжную работу в промышленных сетях переменного тока и соответствует требованиям ГОСТ Р МЭК 60269-1-2010.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 14х51 63А - это сменный элемент плавкого предохранителя, который автоматически размыкает цепь при превышении допустимого тока. Она защищает оборудование от повреждений из-за перегрузок или коротких замыканий. Применяется в силовых щитах, пускателях, контакторах и других аппаратах, где требуется быстрое отключение при аварийных ситуациях. Подходит для установки на промышленном оборудовании: станках, конвейерах, насосах, системах вентиляции.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Тип тока: переменный (AC), частота 50 Гц - совместима с обычными промышленными сетями;
• Габариты: 14×51 мм - стандартный размер для совместимости с большинством держателей типа ПВЦ;
• Количество полюсов: 1 - однополюсная вставка, рассчитана на защиту одной фазы;
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий; gL - для кабельной защиты, gG - для широкого спектра нагрузок;
• Характеристика расцепления: C - умеренно быстрый отклик, подходит для нагрузок со средними пусковыми токами (например, двигатели);
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий, требует установки в корпус или держатель;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 14х51 63А устанавливается в специальные держатели (аппараты) с гнездами под цилиндрические вставки размером 14×51 мм. Совместима с держателями, соответствующими ГОСТ Р МЭК 60269-1-2010. Монтаж осуществляется путём вставки в контактные зажимы - без инструментов. Обязательно проверяйте соответствие типоразмера держателя и вставки перед установкой. Нельзя использовать в держателях с другим размером (например, 22×58 мм).

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители. Категория gL/gG гарантирует высокую надёжность при отключении больших токов короткого замыкания. Отключающая способность 50 кА позволяет применять в сетях с высокой мощностью короткого замыкания. Индикаторная лампочка на держателе сигнализирует о сработавшей вставке - это ускоряет диагностику отказа.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Совместимость с популярными держателями - легко заменить в существующих установках;
• Универсальная характеристика C - подходит для двигателей и оборудования с умеренным пуском;
• Длительная гарантия (7 лет) - подтверждает качество производства EKF;
• Работает в сложных климатических условиях - подходит для неотапливаемых помещений и улиц.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц;
• IP00 - не защищена от пыли и влаги, обязательно должна использоваться внутри закрытого держателя или щита;
• Не подходит для защиты чувствительной электроники - слишком медленная реакция по сравнению с полупроводниковыми предохранителями;
• Запрещено использовать с током выше 63 А - возможен риск возгорания или взрыва;
• Не рекомендуется для многократных срабатываний - после каждого срабатывания необходимо менять вставку.

Примеры использования

• Защита электродвигателей мощностью до 15–20 кВт в промышленных станках;
• Автоматическая защита пускателей и контакторов в системах управления;
• Фазовая защита в распределительных щитах на объектах с трёхфазным питанием (по одной вставке на каждую фазу);
• Щиты освещения и вентиляции в производственных помещениях с UHL3-климатом.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - лучше брать с запасом 10–15%, но не более 100% от максимума устройства;
• При замене используйте только оригинальные вставки того же типа - не заменяйте 63 А на 80 А, даже если “кажется, что мало”;
• Обращайте внимание на цвет/индикатор держателя - он покажет, сработала ли вставка, даже если она внешне цела;
• Проверьте посадочный диаметр держателя - 14 мм - чтобы избежать плохого контакта и нагрева;
• После срабатывания найдите причину перегрузки - часто проблема в механическом заедании, обрыве провода или неисправности двигателя.
