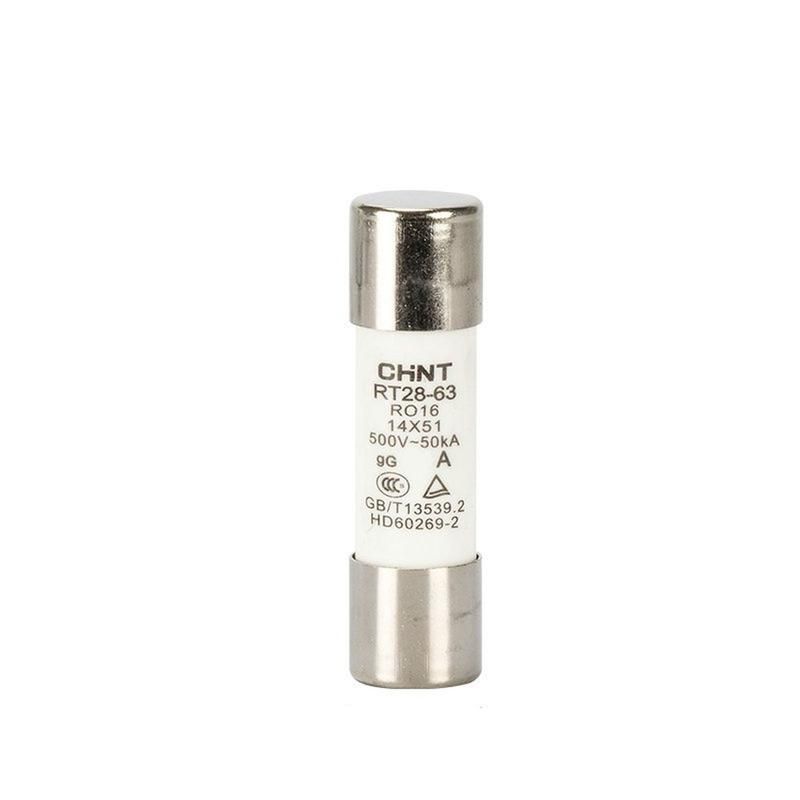

Плавкая вставка цилиндрическая RT28-63 63А 14х51 (R) | 520496 CHINT

Плавкая вставка цилиндрическая RT28-63 63А 14х51 (R) от бренда CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока 50 Гц до 500 В. Эта модель используется в распределительных щитах, силовых панелях и других системах, где требуется надежная и быстродействующая защита. Артикул 520496 соответствует серийному исполнению RT28 с сигнализацией срабатывания.

Назначение и область применения

Плавкая вставка цилиндрическая RT28-63 63А 14х51 (R) защищает оборудование от повреждений при аварийных режимах: длительных перегрузках и коротких замыканиях. Применяется в распределительных устройствах с номинальным напряжением до 500 В и частотой сети 50 Гц. Подходит для установки в коммутационных аппаратах, контакторах, автоматических выключателях и шкафах управления. Не используется для защиты конденсаторных установок - для них рекомендованы вставки серии RT36-00.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который вставка может проводить без при нормальной работе;
• Номинальное напряжение: 500 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка способна безопасно прервать;
• Тип напряжения: AC - работает только в сетях переменного тока;
• Категория применения: gL/gG - класс полноразмерной защиты с высокой отключающей способностью; подходит для широкого спектра нагрузок, кроме специализированных (например, двигателей);
• Рабочая частота: 50 Гц - оптимальна для стандартных промышленных сетей России и стран СНГ;
• Габариты: 14×51 мм - стандартный размер для совместимости с большинством держателей серии RT28.

Совместимость и монтаж

Плавкая вставка RT28-63 63А 14х51 (R) устанавливается в держатели, специально предназначенные для изделий серии RT28. Совместима со всеми стандартными контактными зажимами, поддерживающими габариты 14×51 мм. Обязательно проверьте соответствие номера держателя и категории вставки (gG). Установка выполняется при отключенном питании. Для обеспечения плотного контакта не используйте деформированные или грязные держатели. Наличие сигнального элемента (неоновая лампа + резистор) позволяет визуально контролировать состояние вставки - при перегорании лампочка гаснет.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60269-1 и IEC 60269-2 для плавких предохранителей категории gG. Сертифицировано для работы в условиях промышленного оборудования. Отключение происходит без взрывов и выбросов горящих частиц благодаря внутренней конструкции с кварцевым песком. Материалы корпуса термостойкие и самозагасаемые.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает защиту даже при серьезных КЗ;
• Сигнальное окно (индикатор X) позволяет оперативно диагностировать сработавшую вставку без демонтажа;
• Стандартные размеры обеспечивают универсальную совместимость с множеством моделей держателей;
• Устойчивость к колебаниям температур и вибраций делает её подходящей для жестких условий эксплуатации;
• Материалы изготовления гарантируют долгий срок службы при соблюдении режимов нагрузки.

Ограничения применения

• Не предназначен для защиты электродвигателей - для этого нужны вставки типа aM или RT36;
• Не для цепей постоянного тока (DC) - только переменный ток (AC);
• Не рекомендуется использовать в конденсаторных установках - возможны опасные переходные процессы;
• Не допускается использование с другими типами держателей вне серии RT28 - риск плохого контакта и нагрева;
• Не следует переустанавливать после срабатывания - одноразовое устройство.

Примеры использования

• Защита входных групп промышленных станков и насосов;
• Функциональная защита вводных шкафов управления технологическими линиями;
• Автоматические системы освещения и вентиляции в производственных помещениях;
• Щитовые комплекты с мощными преобразователями частоты (при условии отсутствия двигательных нагрузок).

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что система обесточена - даже малый ток может вызвать пробой;
• Выбирая вставку, сверьте номинальный ток с расчетной нагрузкой цепи - лучше выбрать запас в 10–15%, чтобы исключить ложные срабатывания;
• Обращайте внимание на наличие буквы “X” на корпусе - это значит, есть индикация срабатывания, что удобнее для обслуживания;
• При использовании нескольких вставок в одном щите - помечайте каждый держатель, чтобы избежать путаницы при ремонте;
• Не закручивайте держатели слишком сильно - это может повредить контакты и снижает надежность соединения.
