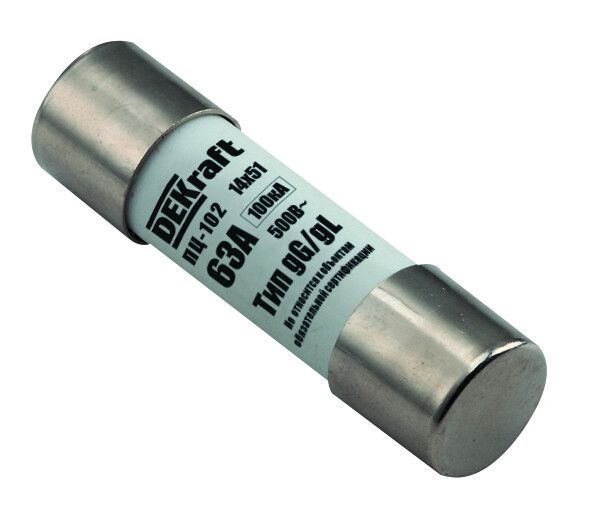

Предохранитель цилиндрический ПЦ-102 63А 14x51мм 500В DEKraft 21382DEK

Предохранитель цилиндрический 63А 14х51 ПЦ-102 от DEKraft - это однополюсная плавкая вставка класса gG, предназначенная для защиты электроцепей от перегрузок и коротких замыканий в сетях переменного тока до 500 В. Применяется в шкафах управления и распределительных щитах низкого напряжения.

Назначение и область применения

Предохранитель цилиндрический 63А 14х51 ПЦ-102 защищает слаботочные и силовые цепи постоянного и переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Относится к категории gG, что означает универсальную защиту для широкого спектра оборудования. Подходит для использования в системах автоматизации, станках, конвейерах, насосах и других устройствах, где требуется надёжная защита от аварийных режимов. Устанавливается исключительно внутри электрических шкафов и распределительных щитов низкого напряжения.

Технические характеристики

• Номинальный ток: 63 А - максимальный допустимый ток при нормальной работе;
• Номинальное напряжение: 500 В AC - работает в сетях переменного тока до этого значения;
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Габариты: 14×51 мм - соответствует типоразмеру C14, совместим со стандартными держателями;
• Число полюсов: 1 - однофазное устройство;
• Род тока: переменный (AC) - не предназначена для постоянного тока;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, возможна запыленность и повышенная влажность;
• Международный стандарт: IEC 60269-1 - соответствие европейским требованиям к предохранителям категории gG;
• Способ монтажа: на аппарат - фиксируется в специальных держателях, не монтируется прямо на провода;
• Рабочее положение: любое, рекомендовано вертикальное - обеспечивает лучшую теплопередачу и долговечность.

Совместимость и монтаж

Предохранитель 63А 14х51 ПЦ-102 устанавливается только в совместимые держатели типа DIAZ, HRC или аналогичные, предназначенные для цилиндрических вставок размером C14 (14×51 мм). Монтаж осуществляется через контактные зажимы на DIN-рейке - сам предохранитель не закрепляется болтами или другими средствами. Для правильной работы необходимо использовать оригинальные или сертифицированные держатели того же бренда - DEKRAFT или SE (Dekraft). Нельзя применять адаптеры или переходники, не прошедшие проверку на нагрев и механическую прочность.

Безопасность и стандарты

Предохранитель цилиндрический 63А 14х51 ПЦ-102 соответствует международному стандарту IEC 60269-1, который регламентирует требования к предохранителям категории gG. Это гарантирует точность отключения, термическую стойкость и отказоустойчивость даже при многократных срабатываниях. Благодаря высокой отключающей способности (50 кА) изделие безопасно используется в местах с большой мощностью короткого замыкания. Однако из-за степени защиты IP00 использование вне герметичного корпуса недопустимо - риск поражения током и повреждения контактов крайне высок.

Преимущества

• Высокая коммутационная способность - выдерживает самые серьёзные скачки тока;
• Стандартный размер C14 - легко заменить на любой подходящий держатель;
• Подтверждённая надёжность по стандарту IEC 60269-1 - снижает риск ложных срабатываний;
• Устойчивость к температурным колебаниям - благодаря исполнению УХЛ4 можно использовать в неотапливаемых помещениях;
• Экономичность - цена ниже аналогов с аналогичными параметрами от зарубежных брендов.

Ограничения применения

• Не постоянный ток - только переменный (AC);
• Не имеет собственной защиты - обязательно нужен корпус или держатель с изоляцией;
• Не подлежит восстановлению после срабатывания - заменяется полностью;
• Не рекомендуется для открытых площадок или помещений с высокой запылённостью без дополнительной защиты;
• Не следует использовать вместо автоматических выключателей там, где необходима возможность повторного включения без замены элемента.

Примеры использования

• Защита входных цепей частотных преобразователей на заводе;
• Обеспечение безопасности управляющих контуров станков ЧПУ;
• Функциональная защита группового питания насосных станций;
• Автоматизация системы освещения в распределительном щите производства;
• Щитовое оборудование в пищевой промышленности с контролируемой средой.

Практические советы

• Выбирая предохранитель 63А 14х51 ПЦ-102, всегда проверяйте посадочный диаметр держателя - он должен точно соответствовать 14 мм;
• При замене используйте тот же номинал - нельзя ставить более высокий ток, чтобы не потерять защиту;
• Проверьте состояние держателя перед установкой - окисление контактов часто становится причиной ложного срабатывания;
• Желательно хранить запасные вставки в сухом месте - влага влияет на время срабатывания;
• После срабатывания найдите причину перегрузки - предохранитель реагирует на проблему, но не её устраняет.
