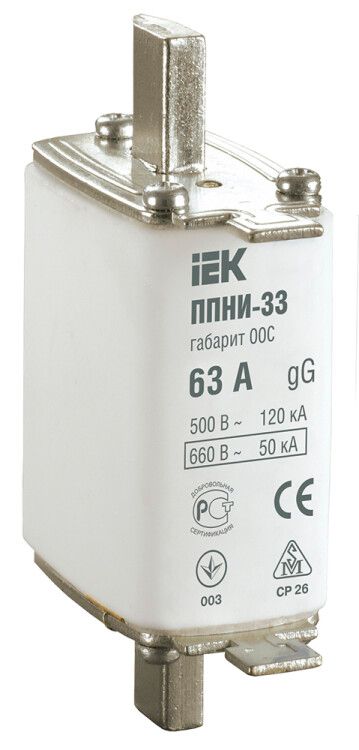

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 63А | DPP11-063 IEK

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 63А - это однополюсный коммутационный элемент серии ППНИ от IEK, предназначенный для защиты цепей от перегрузок и коротких замыканий. Артикул dpp11-063 соответствует номинальному току 63 А и рассчитан на работу в промышленных распределительных системах до 690 В переменного тока.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 63А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в промышленных установках с переменным током частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения (ЩО)
• Шкафы низкого напряжения (ШРПНН)
• Ящики управления и силовые панели

Подходит для однофазных и трёхфазных сетей с рабочим напряжением до 690 В. Предназначен исключительно для защиты кабельных линий и оборудования, но не для защиты отдельных потребителей (например, двигателей без дополнительной защиты).

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В AC - максимальное рабочее напряжение сети
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка способна безопасно прервать
• Категория применения: gL/gG - универсальный тип для защиты кабелей и распределительных устройств; обеспечивает селективную защиту
• Количество полюсов: 1 - однополюсная вставка, требует установки в многополюсный держатель для трёхфазных цепей
• Габарит: 00С - стандартизированный размер, совместимый с держателями этого же класса
• Исполнение: втычное - устанавливается путём вставления в контактные зажимы
• Индикатор срабатывания: передний - визуальное определение состояния через прозрачное окно
• Степень защиты IP00: отсутствие внешней защиты - вставка должна монтироваться внутри закрытых корпусов
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, средней влажностью до 80%
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 63А устанавливается в держатели предохранителей того же габарита 00С. Монтаж осуществляется на аппарат - то есть вставка фиксируется в специальном контакте, расположенном на распределительном устройстве или держателе.

• Не используйте держатели других габаритов - даже близкие по размеру (например, 00) не обеспечивают надёжного контакта
• Проверьте соответствие номинала держателя: он должен быть рассчитан минимум на 63 А
• При использовании в трёхфазной сети требуется три таких вставки, установленные в отдельные держатели
• Монтаж выполняется при отключённом питании - вставка не является средством отключения нагрузки

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-33, габарит 00С, 63А сертифицирована в соответствии с ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что гарантирует соответствие требованиям безопасности и надёжности для промышленного применения в России и странах СНГ.

Степень защиты IP00 означает, что вставка не имеет внешнего кожуха - она защищена только корпусом аппарата, в котором установлена. Нельзя использовать вне герметичного или закрытого щита.

Преимущества

• Высокая отключающая способность (150 кА) - позволяет применять в местах с высокими токами КЗ, например, рядом с трансформаторами
• Универсальная категория gL/gG - подходит как для кабелей, так и для распределительных устройств
• Чёткий визуальный индикатор - легко определить сработавшую вставку без тестирования
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на обслуживание
• Совместимость со стандартными держателями - широкая доступность запасных комплектов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не предназначен для защиты электродвигателей напрямую - нужна дополнительная тепловая или электронная защита
• IP00 - нельзя использовать в открытых или влажных условиях без корпуса
• Не рекомендуется для частого срабатывания - после нескольких срабатываний возможна деградация контактов держателя
• Не подходит для бытовых сетей 220/380 В без согласования с проектом - избыточная мощность отключения может нарушить селективность

Примеры использования

• Защита входного кабеля 3x16 мм2 от трансформатора 400 В / 100 кВА в ЩО
• Фазовая защита в распределительном шкафу ШРПНН с автоматическими выключателями ниже по току
• Резервная защита в ВРУ, где основной аппарат - автоматический выключатель с меньшей отключающей способностью

Практические советы

• Выбирая вставку, проверяйте не только ток, но и отключающую способность - вблизи трансформаторов ток КЗ может достигать 100–150 кА
• При замене всегда используйте оригинальные вставки с тем же габаритом и номиналом - аналоги могут иметь другую временятоковую характеристику
• После срабатывания проверьте состояние держателя: нагрев, следы дуги, деформацию контактов - они влияют на надёжность последующих включений
• Для удобства обслуживания используйте держатели с индикаторами - тогда визуально можно сразу определить, какая именно вставка сработала
• При проектировании системы учтите, что вставка ППNI-33 не обеспечивает отключение при малых перегрузках - её лучше сочетать с термореле или тепловыми расцепителями
