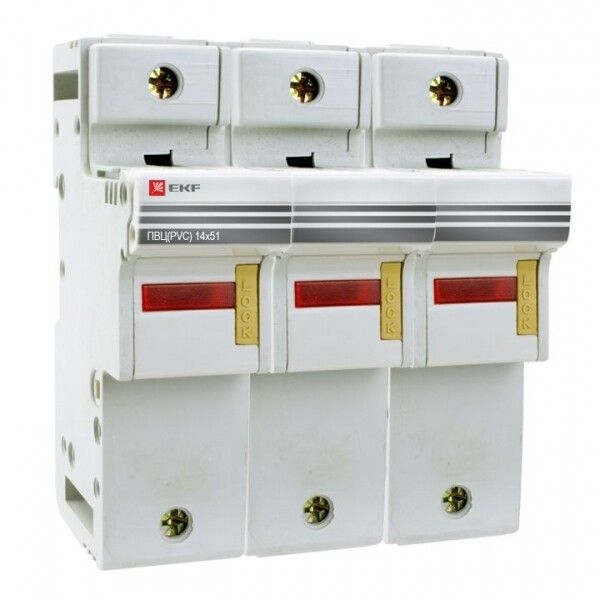

Предохранитель-разъединитель для ПВЦ 14x51 3P (с индикацией) | pr-14-51-3 EKF

Предохранитель-разъединитель EKF pr-14-51-3 предназначен для коммутации и защиты трёхфазных цепей до 220 В от перегрузок и коротких замыканий. Устройство совмещает функции разъединителя и предохранителя с визуальной индикацией сработавшей вставки, что упрощает диагностику аварийных ситуаций. Применяется в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Предохранитель-разъединитель EKF pr-14-51-3 используется для безопасного отключения трёхфазной цепи и защиты её от повреждений при перегрузках или коротком замыкании. После срабатывания плавкой вставки устройство остаётся в положении «отключено», что исключает случайное включение. Индикация позволяет быстро определить, какой именно полюс вышел из строя.

Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других промышленных систем. Также применяется в распределительных устройствах жилых и административных зданий, где требуется надёжная защита с возможностью визуального контроля состояния цепи.

Технические характеристики

• Номинальное напряжение: 220 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 63 А - максимальный длительно допустимый ток через каждый полюс;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Типоразмер вставки: 14×51 мм - совместим с плавкими вставками типа ПВЦ и аналогами;
• Максимальное сечение кабеля: 35 мм2 - можно подключать провода сечением до этой величины;
• Крепление: винтовое - фиксируется на DIN-рейке с помощью болтов;
• Количество модулей DIN: 4,5 - занимает 4,5 стандартных модуля на рейке;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, требует установки внутри закрытого шкафа;
• Индикация: оптическая - при перегорании вставки загорается световой индикатор на каждом полюсе;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Гарантийный срок: 84 месяца - продлевает срок службы благодаря качественной сборке;
• Соответствие стандарту: ГОСТ Р МЭК 60269-1-2010 - соответствует требованиям безопасности и надёжности для предохранителей.

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-14-51-3 совместим со всеми плавкими вставками типоразмера 14×51 мм, в том числе серий ПВЦ, ПКТ, ПН-2 и другими аналогами. Для замены вставки достаточно открыть крышку и вынуть сгоревший элемент - новый вставляется в те же гнёзда.

Монтаж выполняется на DIN-рейке шириной 35 мм. Крепление осуществляется двумя винтами снизу корпуса. Подключение кабелей - через винтовые зажимы на входе и выходе каждого полюса. Перед подключением необходимо отключить питание и проверить отсутствие напряжения.

Не рекомендуется использовать устройство вне электрошкафа - отсутствие степени защиты IP00 делает его уязвимым к воздействию окружающей среды.

Безопасность и стандарты

Предохранитель-разъединитель EKF pr-14-51-3 соответствует ГОСТ Р МЭК 60269-1-2010 - международному стандарту на предохранители низкого напряжения. Это гарантирует соответствие требованиям по теплостойкости, механической прочности и времени отключения при аварии.

Оптическая индикация снижает риск человеческой ошибки: оператор сразу видит, где произошло срабатывание, не вскрывая корпус. Однако устройство не предназначено для частых операций включения/выключения - оно не является нагрузочным выключателем.

Преимущества

• Объединяет две функции - разъединитель и предохранитель - экономит место в щите;
• Чёткая визуальная индикация срабатывания ускоряет поиск неисправности;
• Устойчивость к перегреву и высокому току короткого замыкания благодаря качественным материалам;
• Долгий срок службы - 84 месяца гарантии указывает на надёжную конструкцию;
• Широкая совместимость с популярными вставками ПВЦ и аналогами;
• Фиксация на DIN-рейке обеспечивает устойчивую установку даже при вибрациях.

Ограничения применения

• Не предназначен для частого ручного включения/отключения - не имеет механизма дугогашения для нагрузочных операций;
• Степень защиты IP00 требует обязательной установки внутри герметичного шкафа или щита;
• Не работает при напряжении выше 220 В - нельзя применять в сетях 380 В или выше;
• Не имеет рукоятки - управление возможно только через доступ к контактам или снятие крышки;
• Не поддерживает автоматическую блокировку - при необходимости блокировки требуется внешнее решение.

Примеры использования

• Защита трёхфазного двигателя на производстве - предохранитель-разъединитель EKF pr-14-51-3 устанавливается перед частотником или контактором;
• Щит освещения в офисном здании - обеспечивает защиту каждой фазы и сигнализирует об отказе одного из участков;
• Аварийный отсек на насосной станции - позволяет быстро отключить питание и заменить вставку без демонтажа всего щита;
• Распределительный пункт в многоквартирном доме - используется для группового отключения и защиты этажных линий.

Практические советы

• Перед заменой вставки всегда отключайте питание и используйте тестер для проверки отсутствия напряжения - даже при индикации срабатывания есть риск остаточного заряда;
• Выбирайте вставки с таким же номиналом тока (63 А) - более слабая вставка будет срабатывать ложно, более мощная - не защитит оборудование;
• Проверяйте плотность затяжки винтов при подключении - недостаточно затянутый контакт вызывает нагрев и преждевременный выход из строя;
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно убедитесь, что шкаф герметичен и не имеет конденсата;
• Запасные вставки типа ПВЦ 63 А лучше иметь под рукой - замена занимает менее минуты, но без них система просто не запустится.
