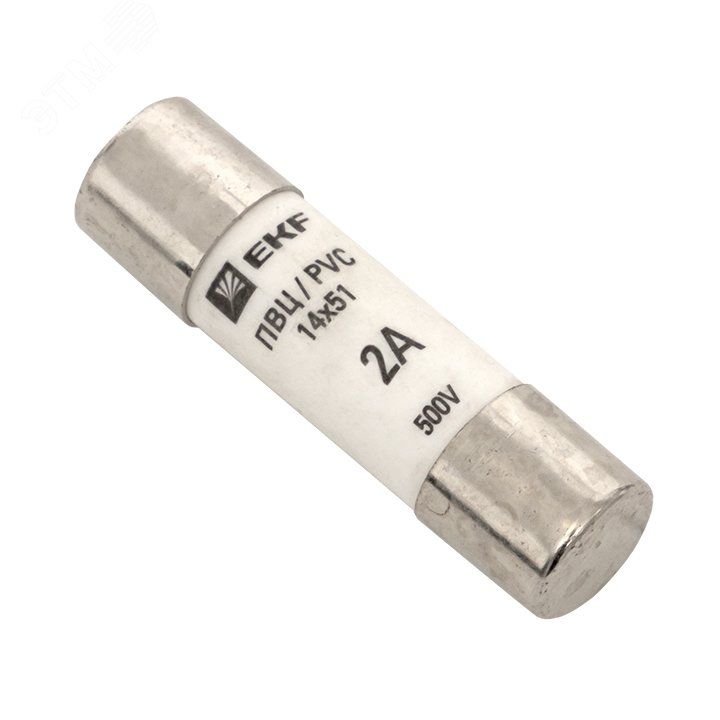

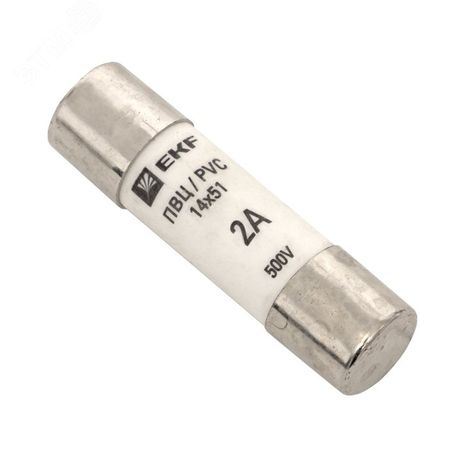

Плавкая вставка цилиндрическая ПВЦ (14х51) 2А EKF PROxima | pvc-14x51-2

Плавкая вставка цилиндрическая ПВЦ 14х51 2А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Используется в распределительных щитах, на промышленном оборудовании и в системах с переменным током 220 В. Артикул pvc-14x51-2 соответствует стандартной габаритной форме 14×51 мм.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 14х51 2А защищает электрооборудование от повреждений из-за превышения допустимого тока. Она применяется там, где требуется надёжная, но простая защита: в распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ, шкафах ШРС, а также в аппаратуре с малой и средней мощностью - например, в насосах, вентиляторах, светильниках и автоматических выключателях.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В - максимальное рабочее напряжение сети переменного тока;
• Габариты: 14 × 51 мм - стандартный размер для совместимости с большинством держателей плавких вставок;
• Тип тока: переменный (AC), частота 50 Гц - предназначена для сетей с промышленной частотой;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита как от перегрузок, так и от КЗ; подходит для кабелей и оборудования;
• Количество полюсов: 1 - однополюсная вставка, используется в фазных цепях;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель;
• Гарантийный срок: 84 месяца - длительный срок хранения и эксплуатации при соблюдении условий.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 14х51 2А устанавливается в специальные держатели типа “на аппарат” - то есть в патроны, расположенные внутри коммутационных устройств. Подходит для всех стандартных держателей, соответствующих ГОСТ Р МЭК 60269-1-2010. Для монтажа необходимо отключить питание, проверить отсутствие напряжения и вставить вставку плотно до упора. Нельзя использовать с держателями другого размера - например, 22 мм - они не подходят.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители. Это гарантирует соответствие требованиям безопасности, точности отключения и термической стойкости. Вставка не содержит опасных материалов и не выделяет токсичных веществ при срабатывании.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасную работу даже при серьёзных авариях;
• Совместимость со всеми типовыми держателями, используемыми в России и странах СНГ;
• Длительный срок службы - 7 лет гарантии - указывает на высокую надёжность материала и технологии производства;
• Категория gL/gG позволяет применять её как для защиты кабелей, так и для защиты оборудования - универсальность снижает необходимость запаса разных типов вставок.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP00 требует обязательной установки в закрытом корпусе;
• Не подходит для цепей постоянного тока (DC) - только для AC 50 Гц;
• Не является многоразовой: после срабатывания должна быть заменена новой вставкой того же номинала;
• Не рекомендуется для защиты чувствительной электроники - лучше использовать автоматические выключатели с регулируемой характеристикой.

Примеры использования

• Защита входного кабеля в щите ЩО-70 для освещения и розеток;
• Фазовая защита однофазного двигателя насоса в системе водоснабжения;
• Дополнительная защита вводного автомата в ВРУ здания;
• Местная защита слаботочных контроллеров через силовые контакты в панелях управления.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - не стоит брать вставку выше, чем требуется, чтобы сохранить эффективность защиты;
• При замене обязательно используйте ту же модель - ПВЦ 14х51 2А от EKF - другие аналоги могут иметь отличную временную характеристику, что нарушит координацию защиты;
• Проверяйте состояние держателя перед установкой: окисление, трещины или деформация могут вызвать нагрев и выход из строя;
• Если вставка перегорела несколько раз за короткий период - ищите причину: возможна неисправность оборудования или перегрузка цепи.
