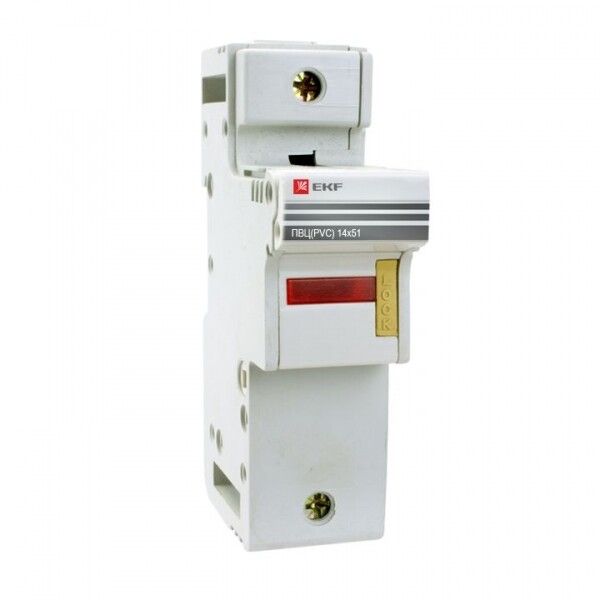

Предохранитель-разъединитель для ПВЦ 14x51 1P (с индикацией) EKF PROxima | pr-14-51-1

Предохранитель-разъединитель EKF pr-14-51-1 предназначен для коммутации и защиты электрических цепей до 63 А при напряжении 220 В. Устройство сочетает функции разъединителя и контроля состояния плавкой вставки через визуальную индикацию, что упрощает диагностику аварийных ситуаций в распределительных щитах.

Назначение и область применения

Предохранитель-разъединитель EKF pr-14-51-1 используется для безопасного отключения участка цепи и защиты от перегрузок и коротких замыканий. Он позволяет физически разорвать цепь при обслуживании, одновременно сигнализируя о сработавшей плавкой вставке. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в системах управления станками, конвейерами и другим промышленным оборудованием.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 63 А
• Типоразмер вставки: 14×51 мм
• Количество полюсов: 1
• Габариты: 14×51 мм
• Количество модулей DIN: 1.5
• Максимальное сечение кабеля: 35 мм2
• Индикация срабатывания: оптическая и визуальная (индикаторная лампа)
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Климатическое исполнение: УХЛ3 (для работы при температуре от −40C до +40C, повышенной влажности)
• Способ крепления: винтовое на DIN-рейке
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-14-51-1 совместим со всеми плавкими вставками типоразмера 14×51 мм, соответствующими ГОСТ 2824. Крепится на DIN-рейке шириной 35 мм с помощью двух винтовых зажимов. Для подключения используются клеммы, рассчитанные на провода сечением до 35 мм2. Отсутствие рукоятки требует использования изолированных инструментов при операциях отключения. Установка возможна в любую вертикальную или горизонтальную панель с достаточным местом под 1.5 модуля DIN.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60269-1-2010, который регламентирует безопасность и надежность предохранителей переменного тока. Индикация срабатывания обеспечивает наглядное определение поврежденной вставки, снижая риск случайного включения поврежденной цепи. Однако степень защиты IP00 означает, что устройство не защищено от доступа к токоведущим частям - монтаж допускается только внутри закрытых щитов.

Преимущества

• Встроенный визуальный индикатор сразу указывает на сгоревшую вставку - не требуется проверка мультиметром.
• Объединяет две функции: разъединитель и предохранитель - экономит место в щите.
• Поддерживает высокий рабочий ток (63 А) для мощных нагрузок.
• Длительная гарантия (7 лет) подтверждает надежность конструкции.
• Совместим с большинством стандартных вставок 14×51 мм, доступных на рынке.

Ограничения применения

• Не предназначена для установки вне закрытых электрошкафов - IP00 не защищает от пыли, влаги и прикосновений.
• Не имеет механической рукоятки - отключение выполняется только инструментом, что усложняет работу в условиях ограниченного доступа.
• Не подходит для цепей постоянного тока - работает только на переменном токе 220 В.
• Не содержит нормальных размыкающих контактов (НО контакты = 0) - нельзя использовать как самостоятельный выключатель нагрузки.

Примеры использования

• Защита входной группы в ВРУ жилого дома или офисного здания.
• Отдельная защита цепи питания насоса или компрессора в промышленном шкафу.
• Функциональный элемент в распределительном щите ЩО-70 для групповой защиты освещения или розеток.
• Замена старого предохранителя в существующих панелях, где требуется индикация отказа.

Практические советы

• Перед заменой вставки всегда отключайте питание и используйте изолированный инструмент - даже при отключенном разъединителе есть опасность поражения током.
• Выбирайте вставки с точно таким же номиналом тока (63 А) - превышение может привести к выходу из строя оборудования, недостаток - к ложным срабатываниям.
• Проверьте плотность затяжки винтов при подключении - слабый контакт вызывает перегрев и преждевременный выход из строя.
• При монтаже в щитах с высокой запыленностью рекомендуется дополнительно герметизировать корпус щита - сам предохранитель-разъединитель EKF pr-14-51-1 не имеет защиты от пыли.
• Если индикатор светится, но вставка кажется целой - проверьте ее тестером; иногда индикация срабатывает из-за плохого контакта, а не перегорания.
