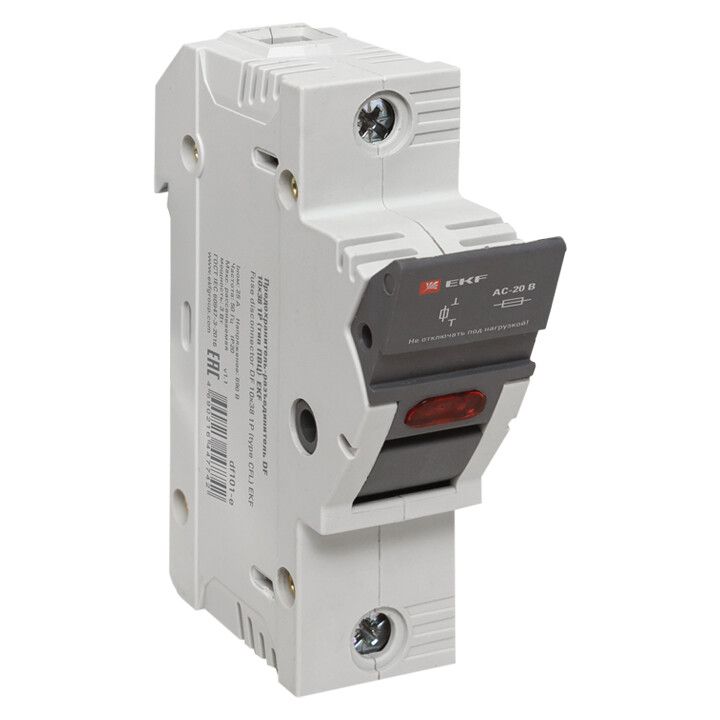

Предохранитель-разъединитель DF 14х51 2Р (тип ПВЦ) | df142-e EKF

Предохранитель-разъединитель DF 14×51 2Р (тип ПВЦ) от EKF сочетает функции коммутации и защиты - позволяет отключить цепь вручную и автоматически прервать ток при перегрузках или КЗ. Артикул df142-e рассчитан на работу в промышленных и распределительных системах до 690 В.

Назначение и область применения

Предохранитель-разъединитель DF 14×51 2Р (тип ПВЦ) используется для защиты электрических цепей от коротких замыканий и длительных перегрузок. Он также выполняет роль ручного разъединителя - позволяет физически отключить питание для обслуживания или ремонта. Подходит для установки в щитах управления, распределительных устройствах, на входе в оборудование: станки, насосы, конвейеры, системы вентиляции. Применяется там, где требуется надёжная защита и возможность визуального контроля состояния цепи.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока высокого напряжения, включая трёхфазные системы
• Номинальный ток: 50 А - выдерживает постоянный рабочий ток до этого значения
• Типоразмер вставки: 14×51 мм - совместим с плавкими вставками типа ПВЦ и аналогичными
• Количество полюсов: 2 - защищает две фазы или одну фазу + ноль
• Способ монтажа: винтовое крепление - устанавливается на DIN-рейку или жесткую поверхность
• Модульная ширина: 2 модуля - занимает место 17,5 мм на рейке
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки внутри закрытых корпусов
• Тип присоединения: болтовое - провода крепятся гайками на клеммах
• Индикация: есть световой индикатор - горит при перегорании вставки
• Цвет: серый - соответствует стандартному цвету компонентов EKF
• Гарантия: 84 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Предохранитель-разъединитель DF 14×51 2Р (тип ПВЦ) принимает вставки только типоразмера 14×51 мм, совпадающие по форме и контактным площадкам с ПВЦ. Установка осуществляется на DIN-рейку шириной 35 мм. Для подключения используются болты - необходимо затянуть провода моментом 0,5–0,7 Нм, чтобы избежать перегрева. Монтаж возможен только в сухих помещениях, внутри электрошкафов. Отсутствие рукоятки требует использования специальных клещей для извлечения вставки - операция выполняется при отключенном питании.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов коммутационных. Индикаторная лампа обеспечивает визуальное определение сработавшей вставки, что снижает риск случайного включения поврежденной цепи. Однако степень защиты IP00 делает устройство опасным при открытой установке - запрещено использовать вне корпуса или в условиях повышенной влажности, пыли и механических воздействий.

Преимущества

• Объединяет функции предохранителя и разъединителя - экономит место в щите
• Индикатор срабатывания ускоряет диагностику отказов
• Высокая надёжность клеммного соединения - минимизирует нагрев и потери
• Длительная гарантия (7 лет) указывает на качество материалов и сборки
• Широкая совместимость с вставками ПВЦ - легко найти замену

Ограничения применения

• Не предназначена для работы на открытом воздухе - IP00 исключает использование в уличных шкафах, на производствах с брызгами или пылью
• Требует обязательной установки в закрытый корпус - нельзя монтировать прямо на стену
• Не подходит для частого ручного отключения - не рассчитана на частые коммутации, как рубильник
• Поддерживает только два полюса - не годится для трёхфазных цепей без дополнительных устройств
• Не содержит заземления - не обеспечивает защиту от утечек тока

Примеры использования

• Защита двигателя 37 кВт на конвейере - вставка 50 А защищает от КЗ при запуске
• Входной щит промышленного освещения - отключение питания для замены ламп
• Щит управления насосной станцией - удобно проверить состояние вставки через окно корпуса
• Распределительный пункт на заводе - комбинированное решение вместо двух отдельных устройств

Практические советы

• Перед заменой вставки всегда отключайте питание и используйте изолирующие клещи - даже при отключённом оборудовании на клеммах может остаться заряд
• Выбирайте вставки того же класса (например, gG) и номинала - не заменяйте 50 А на 63 А без пересчёта нагрузки
• Проверяйте плотность затяжки болтов каждые 6–12 месяцев - особенно в вибрационных средах
• При частых срабатываниях - исследуйте причину перегрузки, а не просто меняйте вставку
• Артикул df142-e совместим с другими изделиями серии EKF - можно собирать унифицированные щиты
