Предохранитель-разъединитель DF 14х51 1Р (тип ПВЦ) | df141-e EKF

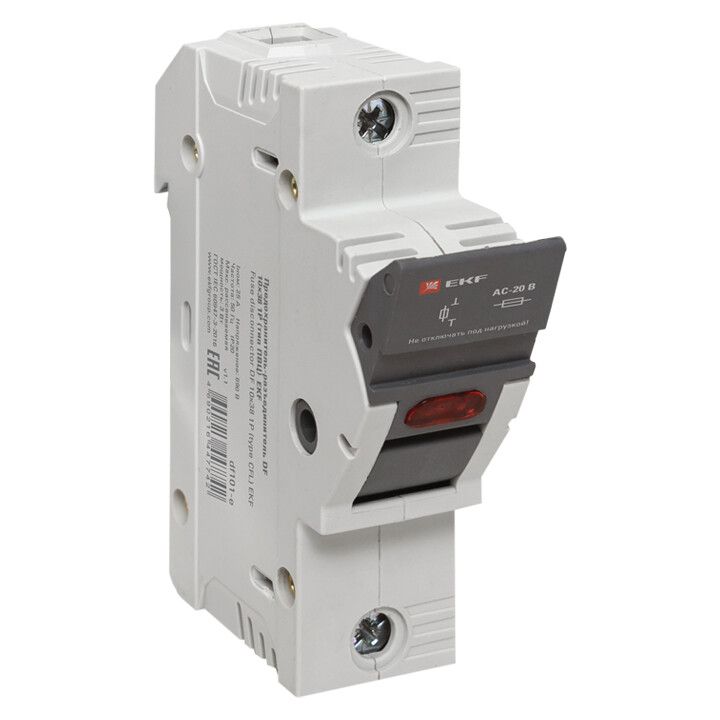

Предохранитель-разъединитель DF 14x51 1P (тип ПВЦ) от EKF - устройство для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Он позволяет безопасно отключить цепь и заменить плавкую вставку без демонтажа всего устройства. Артикул df141-e подходит для монтажа в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Предохранитель-разъединитель DF 14x51 1P (тип ПВЦ) выполняет две функции: защищает цепь от аварийных токов и служит ручным выключателем для обслуживания. Устройство устанавливается там, где требуется частая замена плавких вставок - например, на входе в оборудование, в распределительных щитах, на участках с высокой вероятностью перегрузок. Подходит для защиты кабельных линий, насосов, компрессоров, конвейеров и другого промышленного оборудования. Также используется в бытовых системах, требующих надёжной защиты.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях до этого значения, включая трёхфазные системы.
• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без повреждений.
• Типоразмер вставки: 14×51 мм - совместим с плавкими вставками типа ПВЦ и аналогичными по габаритам.
• Количество полюсов: 1 - защищает одну фазу или один проводник.
• Степень защиты IP00 - нет защиты от пыли и воды; предназначено для установки внутри закрытых щитов.
• Способ монтажа: винтовое крепление - фиксируется на DIN-рейке или плоской поверхности с помощью болтов.
• Тип присоединения: болтовое - подключение проводов осуществляется через зажимы с винтами.
• Модульная ширина: 1 модуль - занимает стандартную ширину 17,5 мм на DIN-рейке.
• Рукоятка: отсутствует - управление осуществляется через извлечение/вставку вставки или внешний механизм.
• Индикация: есть - при срабатывании вставки загорается сигнальная лампочка.
• Гарантия: 84 месяца - длительный срок гарантии от производителя EKF.

Совместимость и монтаж

Предохранитель-разъединитель DF 14x51 1P (тип ПВЦ) совместим с плавкими вставками типа ПВЦ, а также с другими вставками того же типоразмера 14×51 мм, если они соответствуют требованиям по току и напряжению. Для монтажа используйте DIN-рейку или крепёжные отверстия на корпусе. Присоединение проводов - только болтовое: затягивайте клеммы моментом, достаточным для плотного контакта, но без перегрузки. Не используйте инструменты с острыми кромками - можно повредить изоляцию. После установки проверьте, что вставка полностью введена и не болтается.

Безопасность и стандарты

Устройство соответствует требованиям к предохранительно-коммутационным аппаратам, применяемым в электроустановках до 1000 В. Несмотря на отсутствие степени защиты (IP00), оно проектировалось для внутренней установки в щитах, исключающих доступ к токоведущим частям. Перед работой всегда отключайте питание и проверяйте отсутствие напряжения. Индикаторная лампа даёт визуальную информацию о сработавшей вставке - это снижает риск случайного включения.

Преимущества

• Объединяет функции предохранителя и разъединителя - экономит место в щите и упрощает обслуживание.
• Индикация срабатывания - сразу видно, когда вставка перегорела, без необходимости вскрытия.
• Высокая долговечность - гарантия 84 месяца указывает на качество материалов и сборки.
• Простая замена вставки - не нужен демонтаж всего аппарата, достаточно вынуть старую и вставить новую.
• Стандартный модульный размер - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги и механических воздействий.
• Не работает в условиях повышенной вибрации без дополнительной фиксации - возможен контактный нагрев.
• Подходит только для однофазных цепей - для трёхфазных потребуется три таких устройства.
• Не имеет автоматического отключения - оператор обязан вручную заменить вставку после срабатывания.
• Запрещено использовать с вставками других типоразмеров - даже если они подходят по току, габариты отличаются.

Примеры использования

• Защита питания станка с ЧПУ - вставка заменяется при КЗ в двигателе.
• Входной рубильник в щите освещения - удобно отключить свет перед ремонтом.
• Щит на производстве с несколькими линиями - каждый контур защищён отдельным DF 14x51 1P.
• Аварийный отсек в системе кондиционирования - быстрая замена вставки минимизирует простои.

Практические советы

• Выбирайте вставку с номиналом не выше 50 А - превышение вызовет перегрев корпуса.
• Перед заменой вставки обязательно отключите питание и опробуйте отсутствие напряжения тестером.
• Проверяйте посадочное место - грязь или деформация могут помешать нормальному контакту.
• Не используйте вставки с увеличенным временем срабатывания - это снижает защиту оборудования.
• Храните запасные вставки того же типа - ПВЦ не всегда заменяется на другие модели без согласования с проектом.
• При многократном срабатывании проверьте нагрузку - возможно, проблема не в вставке, а в самой цепи.
