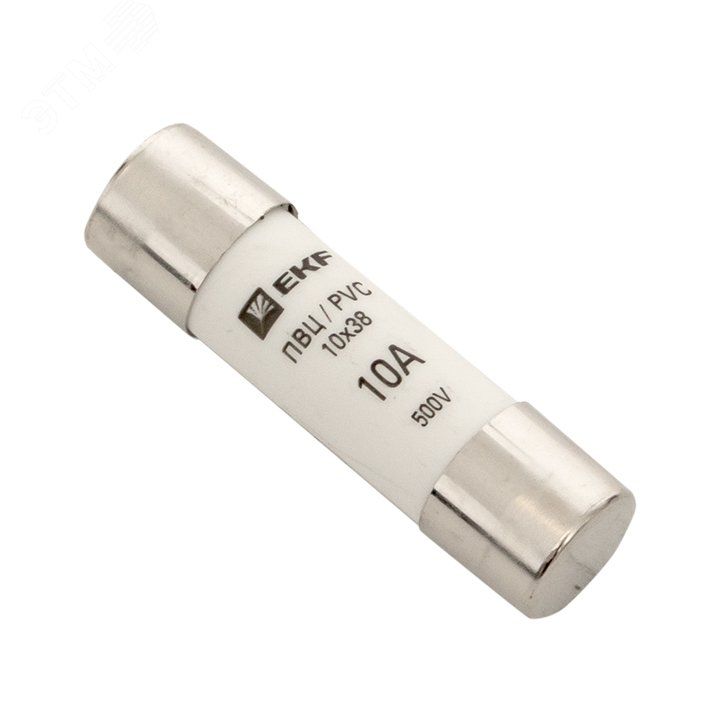

Плавкая вставка цилиндрическая ПВЦ (10х38) 10А | pvc-10x38-10 EKF

Плавкая вставка цилиндрическая ПВЦ 10х38 10А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в предохранители и используется в промышленных и бытовых распределительных устройствах.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 10х38 10А защищает электрооборудование от повреждений из-за превышения допустимого тока. Она применяется там, где требуется надёжная и быстрая реакция на аварийные ситуации - в распределительных щитах ЩО-70, вводно-распределительных устройствах ВРУ, шкафах ШРС, а также в аппаратуре на станках, насосах, конвейерах и других промышленных установках.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В - работает в сетях переменного тока до этого значения;
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей предохранителей;
• Тип тока: переменный (AC), частотой 50 Гц - подходит для обычной сети 220 В;
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и оборудования от перегрузок и КЗ;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этой величины;
• Характеристика расцепления: C - умеренно инерционная, подходит для нагрузок с пусковыми токами (например, двигатели);
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности;
• Количество полюсов: 1 - однофазная вставка;
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 10х38 10А устанавливается в держатели предохранителей типа “аппарат” - то есть в специальные гнёзда, расположенные в щитах, панелях или самих устройствах. Для правильной работы необходимо использовать держатели, соответствующие габаритам 10×38 мм. Нельзя устанавливать вставку без физической защиты - она должна находиться внутри закрытого корпуса, чтобы исключить контакт с токоведущими частями и случайное прикосновение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители низкого напряжения. Это гарантирует соответствие безопасности, точности отключения и долговечности. Отключение происходит при превышении тока выше номинала, что предотвращает перегрев проводов и выход из строя оборудования.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять её даже в местах с высокой вероятностью КЗ;
• Категория gL/gG обеспечивает универсальную защиту - как от длительных перегрузок, так и от внезапных скачков тока;
• Срок службы и гарантированная надёжность благодаря качественной сборке от EKF;
• Широкая совместимость с типовыми держателями, используемыми в России и странах СНГ.

Ограничения применения

• Не предназначена для работы в открытой среде - IP00 не защищает от пыли, влаги и механических воздействий;
• Подходит только для переменного тока 50 Гц; не используется в системах постоянного тока;
• Не рекомендуется для защиты чувствительной электроники - характеристика C слишком медленна для таких задач;
• После срабатывания вставка подлежит обязательной замене - восстановлению не подлежит.

Примеры использования

• Защита входного кабеля в щите ЩО-70 на 10 А;
• Обеспечение безопасности электродвигателя мощностью до 2,2–3 кВт в условиях пусковых токов;
• Фазовая защита в распределительном шкафу ШРС на объектах жилой и коммерческой недвижимости;
• Местная защита автоматических выключателей в слаботочных цепях управления.

Практические советы

• Выбирая плавкую вставку цилиндрическую ПВЦ 10х38 10А, проверьте, что держатель точно соответствует размеру 10×38 мм - неверный размер может вызвать плохой контакт и перегрев;
• Не заменяйте вставку на более высокого номинала - это лишает оборудование защиты и создаёт риск возгорания;
• При замене всегда отключайте питание - даже если индикатор горит, вставка уже сработала, но остались опасные потенциалы;
• Для помещений с повышенной влажностью или запылённостью используйте вставку только в герметичных корпусах с классом защиты IP54 и выше;
• EKF предлагает эту вставку в комплекте с держателями - если нужна готовая система, рассмотрите комплексные решения бренда.
