Предохранитель-разъединитель для ПВЦ 10x38 3P (с индикацией) | pr-10-38-3 EKF

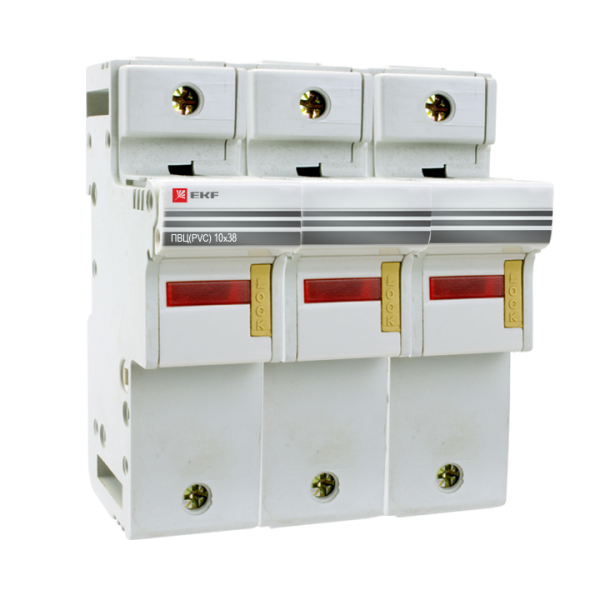

Предохранитель-разъединитель EKF pr-10-38-3 - устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий с возможностью ручного отключения и визуальной индикации сработавшей вставки. Подходит для монтажа на DIN-рейку в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Предохранитель-разъединитель EKF pr-10-38-3 сочетает функции автоматического отключения при аварии и ручного размыкания цепи. Он используется для защиты трёхфазных линий питания, где требуется надёжная защита от сверхтоков и возможность безопасного обслуживания оборудования без снятия напряжения со всей системы.

Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров, систем освещения и других промышленных нагрузок. Также применяется в бытовых распределительных устройствах при необходимости защиты нескольких фаз одновременно.

Технические характеристики

• Типоразмер вставки: 10×38 мм (совместим с плавкими вставками типа ПВЦ и аналогами)
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство выдерживает без срабатывания
• Номинальное напряжение: 220 В - рассчитано на работу в сетях до этого значения (не предназначено для 380 В)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Индикация срабатывания: оптическая (видимый световой сигнал при перегорании вставки)
• Крепление: винтовое на DIN-рейке, занимает 3 модуля
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить провода средней и большой мощности
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки внутри закрытого шкафа
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-10-38-3 совместим с любыми плавкими вставками типоразмера 10×38 мм, соответствующими требованиям ГОСТ Р МЭК 60269-1. Для работы необходимо использовать именно вставки класса gG или gL, подходящие по току (до 32 А).

Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой и двумя винтами на боковых стенках. Подключение кабелей - через винтовые зажимы на каждом полюсе. Максимальное сечение жил - 35 мм2. Перед подключением обязательно отключите питание и проверьте отсутствие напряжения.

Не рекомендуется использовать устройство вне электрошкафа - из-за степени защиты IP00 контактные части находятся под напряжением и доступны при открывании крышки.

Безопасность и стандарты

Предохранитель-разъединитель EKF pr-10-38-3 соответствует ГОСТ Р МЭК 60269-1-2010 - международному стандарту на предохранители низкого напряжения. Это гарантирует соответствие механической прочности, теплостойкости и времени-токовым характеристикам.

Индикация срабатывания снижает риск случайного включения повреждённой цепи - горящий индикатор сразу указывает на необходимость замены вставки. Однако устройство не имеет собственной защиты от прикосновения - работа должна проводиться только при отключенном питании и с использованием средств индивидуальной защиты.

Преимущества

• Объединяет две функции - защиту и коммутацию - в одном корпусе, экономя место в щите
• Чёткая визуальная индикация срабатывания исключает необходимость тестирования каждой вставки вручную
• Прочная конструкция с рычажным механизмом обеспечивает надёжное размыкание даже при высоких токах
• Широкий диапазон рабочих температур делает его пригодным для использования в неотапливаемых помещениях
• Долгий срок службы и длительная гарантия (7 лет) говорят о качестве сборки и материалов

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - нельзя применять в трёхфазных сетях 380/400 В
• Степень защиты IP00 требует обязательной установки внутри металлического или пластикового шкафа
• Не является автоматическим выключателем - не обеспечивает защиту от утечек тока (не заменяет УЗО)
• Не подходит для частого включения/выключения - предназначен для редких операций обслуживания, а не для регулярной коммутации
• Требует замены вставки после каждого срабатывания - не восстанавливается автоматически

Примеры использования

• Защита трёхфазного двигателя насоса в канализационной станции
• Распределение питания по группам освещения в производственном цехе
• Щитовая защита группы розеток на объекте с трёхфазным вводом
• Аварийное отключение вентиляционного оборудования перед техобслуживанием

Практические советы

• Перед заменой вставки всегда отключайте питание и используйте пробник для проверки отсутствия напряжения
• Выбирайте вставки с точно таким же номиналом (32 А) - более высокий ток лишит вас защиты, меньший вызовет ложные срабатывания
• Проверяйте плотность затяжки контактов - слабый контакт вызывает нагрев и преждевременный выход из строя
• При наличии нескольких таких устройств в щите помечайте каждый по номеру цепи - так проще найти сгоревшую вставку
• Не используйте вставки с другими габаритами - даже если они “похожи”, несоответствие может привести к взрыву или пожару
• При частых срабатываниях - проверяйте нагрузку и состояние кабелей, возможно, проблема не в предохранителе, а в самой цепи
