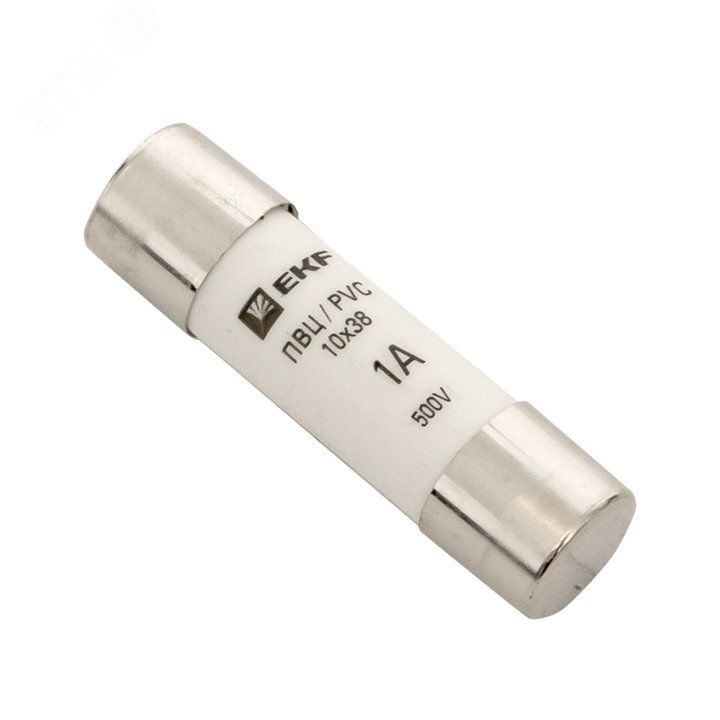

Плавкая вставка цилиндрическая ПВЦ (10х38) 1А | pvc-10x38-1 EKF

Вставка плавкая цилиндрическая ПВЦ 10х38 1А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в предохранители типоразмера 10×38 мм и применяется в промышленных и распределительных системах переменного тока. Артикул pvc-10x38-1 соответствует сериям EKF и ГОСТ Р МЭК 60269-1-2010.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 10х38 1А защищает электрооборудование от повреждений из-за превышения допустимых токов. Она используется там, где требуется надёжная и быстрая аварийная отсечка - в распределительных щитах, на входе в оборудование, в цепях управления и питания. Подходит для установки в устройства типа ЩО-70, ВРУ, ШРС, а также в других аппаратах с гнездами под плавкие вставки 10×38 мм.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который вставка выдерживает без перегорания.
• Номинальное напряжение: 440 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитана вставка.
• Тип тока: Переменный (AC), частотой 50 Гц - совместима с сетями России и стран СНГ.
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения.
• Категория применения: gL/gG - обеспечивает защиту как кабелей (gL), так и оборудования (gG); универсальный класс для широкого спектра задач.
• Габариты: 10×38 мм - стандартный размер, совместимый с большинством предохранителей данного формата.
• Степень защиты IP00: Нет внешней защиты - вставка устанавливается внутри корпуса, не подвергается воздействию окружающей среды.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для промышленных помещений.
• Гарантийный срок: 84 месяца - длительная гарантия производителя EKF.
• Количество полюсов: 1 - однополюсная вставка, предназначена для защиты одной фазы или цепи постоянного тока (если применение допускается нормативами).

Совместимость и монтаж

Вставка ПВЦ 10х38 1А устанавливается в предохранители с гнёздами под цилиндрические вставки размером 10×38 мм. Совместима со всеми устройствами, соответствующими ГОСТ Р МЭК 60269-1-2010. Монтаж осуществляется вручную - вставляется в контактные зажимы до упора. Не требует инструментов. Обязательно проверяйте соответствие номинала вставки и нагрузки цепи перед установкой. Не используйте вставки с другими номиналами вместо 1 А - это создаёт риск перегрева и возгорания.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ Р МЭК 60269-1-2010 - международным стандартом на плавкие предохранители низкого напряжения. Категория gL/gG гарантирует селективность и точность срабатывания. Отключение происходит при превышении тока выше порогового значения, что исключает повреждение проводки и оборудования. Индикаторная лампочка (при наличии в корпусе предохранителя) сигнализирует о сработавшей вставке - позволяет быстро определить причину отказа.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных авариях.
• Совместимость с популярными типами предохранителей - легко заменяется в существующих системах.
• Устойчивость к колебаниям температуры и влажности - подходит для условий производства и складских помещений.
• Длительная гарантия (7 лет) - свидетельство качества изготовления и материалов.
• Одинаковая характеристика расцепления C - обеспечивает сбалансированное время срабатывания при кратковременных импульсах и долговременной перегрузке.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока - только для переменного тока 50 Гц.
• IP00 - нельзя использовать вне герметичного корпуса; открытая установка недопустима.
• Запрещено восстановление или ремонт - вставка одноразовая, после срабатывания подлежит обязательной замене.
• Не рекомендуется для защиты чувствительной электроники - лучше подходят полупроводниковые предохранители с более быстрой реакцией.
• Максимальный ток 1 А - не подходит для мощных двигателей, нагревателей или освещения с высоким пусковым током без учёта времязадержки.

Примеры использования

• Защита слаботочных цепей управления в автоматических линиях.
• Фазовая защита вводных устройств в жилых и административных зданиях.
• Обеспечение безопасности насосов, вентиляторов и маломощных станков в цехах.
• Дополнительная защита в распределительных щитах ЩО-70 и ШРС.
• Подключение к контроллерам, реле и преобразователям частоты с низким потреблением.

Практические советы

• Выбирая вставку, всегда сверяйтесь с номиналом нагрузки - не стоит брать “с запасом” (например, 1,6 А вместо 1 А), особенно в цепях с низким током срабатывания.
• При замене обязательно отключите питание и проверьте, не повреждён ли сам предохранитель - иногда причина срабатывания - не вставка, а пробой внутренних контактов.
• Проверяйте посадочный диаметр - хотя размер 10×38 мм стандартизован, некоторые модели имеют отличия в форме или материале контактов.
• Храните запасные вставки в сухом месте - влага может вызвать окисление контактов и снижение надёжности.
• При использовании в составе группы предохранителей (селективная защита) убедитесь, что другие элементы цепи имеют более высокий номинал - чтобы вставка ПВЦ 10х38 1А срабатывала первой.
