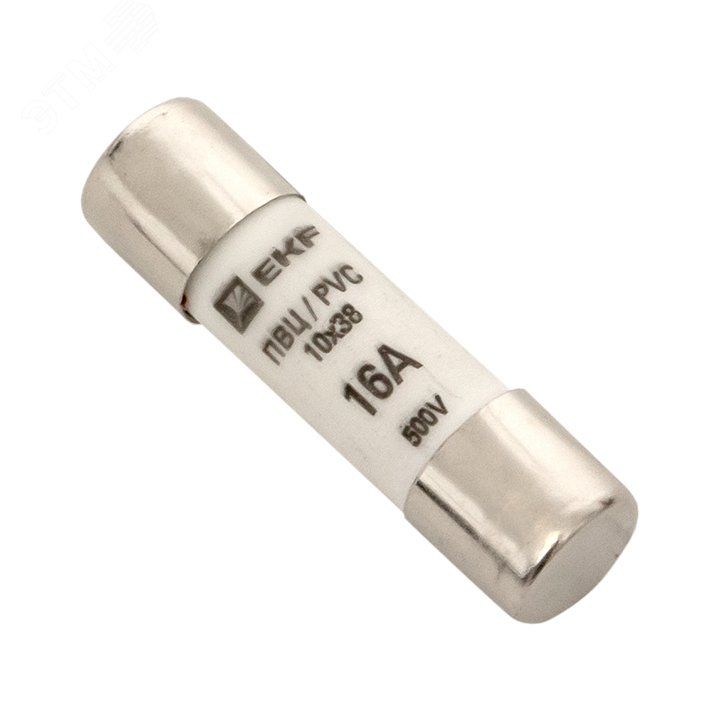

Плавкая вставка цилиндрическая ПВЦ (10х38) 16А | pvc-10x38-16 EKF

Плавкая вставка цилиндрическая ПВЦ 10х38 16А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и оборудования в условиях переменного тока 50 Гц. Артикул pvc-10x38-16 соответствует стандартным габаритам и применяется в промышленной и жилой автоматике.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 10х38 16А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки, двигателей, преобразователей и другого оборудования. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в аппаратах управления и коммутации.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока.
• Род тока: Переменный (AC), частота 50 Гц - совместима с сетями России и стран СНГ.
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей плавких вставок.
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения.
• Категория применения: gL/gG - защищает кабели и оборудование от длительных перегрузок и высоких токов КЗ.
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, насосы).
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в корпус или держатель.
• Количество полюсов: 1 - однофазное применение.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью.
• Нормативный документ: ГОСТ Р МЭК 60269-1-2010 - соответствие международному стандарту на плавкие вставки.
• Гарантийный срок: 84 месяца - долгосрочная гарантия качества производства EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 10х38 16А устанавливается в специальные держатели или автоматы с гнездами под цилиндрические вставки. Совместима со всеми стандартными держателями, рассчитанными на размер 10×38 мм. Монтаж осуществляется только при отключённом питании. Нельзя использовать вручную - требуется инструмент (плоскогубцы или специальный извлекатель). Обязательно проверьте соответствие номинала вставки и держателя перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010, что гарантирует безопасность при работе с токами до 50 кА. Отключение происходит без взрыва или выброса горячих частиц благодаря контролируемому разрушению плавкого элемента. Для безопасности рекомендуется всегда менять вставку на аналогичную по номиналу и типу - нельзя заменять 16 А на 20 А или выше.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных авариях.
• Стандартные размеры - легко заменить в любом существующем оборудовании.
• Совместимость с классом C - оптимальна для типовой промышленной и бытовой нагрузки.
• Произведена EKF - известный бренд с системой контроля качества и длинной гарантией.
• Подтверждённое соответствие ГОСТ - можно использовать в официальных проектах и сертифицированных объектах.

Ограничения применения

• Не предназначена для работы в открытых условиях - степень защиты IP00 требует обязательной установки в закрытом корпусе.
• Не подходит для защиты мощных электромоторов с высоким пусковым током (более 10×Iн); лучше выбрать вставку категории D.
• Не может использоваться в цепях постоянного тока - только для AC 50 Гц.
• Не является многоразовым изделием - после срабатывания необходимо заменить на новую.
• Не следует использовать в качестве основного рубильника - только как защитный элемент.

Примеры использования

• Защита группового освещения в офисе или производстве через распределительный щит ЩО-70.
• Обеспечение безопасности кабельной линии питания насоса или компрессора в ВРУ.
• Фазовая защита в шкафах ШРС, где установлены контакторы и тепловые реле.
• Дополнительная защита вводного автомата в квартире при наличии сложной нагрузки.

Практические советы

• При замене вставки обязательно отключите питание и используйте изолированный инструмент.
• Выбирайте вставку точно по номиналу - увеличение тока (например, с 16 А на 20 А) опасно и запрещено правилами ПУЭ.
• Проверяйте состояние держателя перед установкой - окисление или трещины снижают надёжность контакта.
• Если вставка срабатывает часто - причина не в ней, а в проблеме в цепи: перегрузка, КЗ или неисправность оборудования.
• Храните запасные вставки в сухом месте - влага может повредить контактные поверхности.
• Помните: артикул pvc-10x38-16 - это именно плавкая вставка, а не весь предохранитель. Она меняется, когда сгорела, а держатель остаётся.
