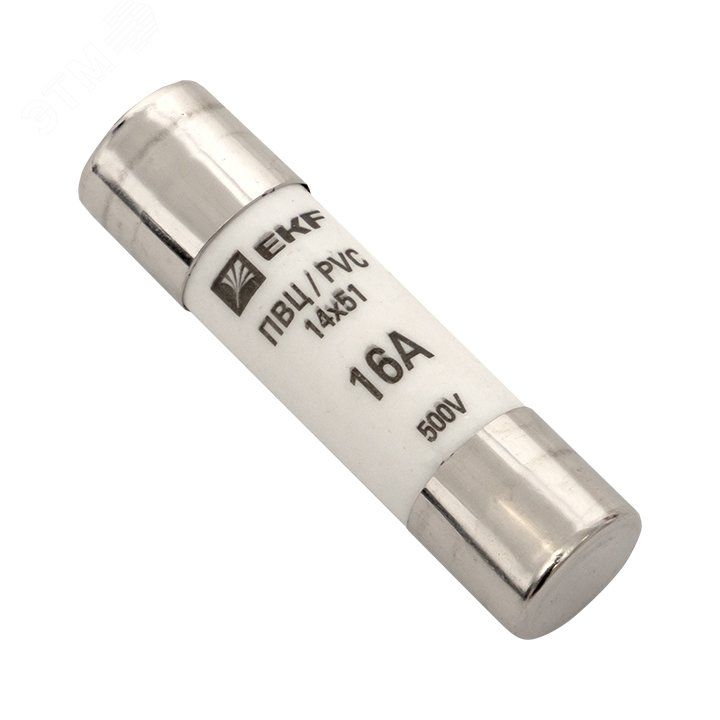

Плавкая вставка цилиндрическая ПВЦ (14х51) 16А EKF PROxima | pvc-14x51-16

Плавкая вставка цилиндрическая ПВЦ 14х51 16А от EKF — это однополюсный защитный элемент, предназначенный для автоматического отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах с гнездовым контактом, обеспечивает надёжную защиту электрооборудования в промышленных и жилых сетях переменного тока. Артикул pvc-14x51-16 соответствует стандарту ГОСТ Р МЭК 60269-1-2010.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 14х51 16А используется для защиты электрических цепей от сверхтоков — перегрузок и коротких замыканий. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки, двигателей, преобразователей и другого оборудования. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в других аппаратах с гнездовым креплением.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В — рабочее напряжение сети переменного тока;
• Тип тока: переменный (AC), частотой 50 Гц — совместима с обычными сетями в России и странах СНГ;
• Габариты: 14×51 мм — стандартный размер для совместимости с большинством держателей плавких вставок;
• Отключающая способность: 50 кА — способна безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG — универсальная защита как для кабелей (gG), так и для полупроводниковых устройств (gL);
• Степень защиты: IP00 — вставка не имеет собственной защиты от пыли и воды; требует установки в защищённом корпусе;
• Климатическое исполнение: УХЛ3 — рассчитана на работу при температуре от −40 °C до +40 °C и умеренной влажности;
• Количество полюсов: 1 — предназначена для однофазной цепи;
• Способ монтажа: на аппарат — устанавливается в специальный держатель, не требует пайки или болтового соединения;
• Гарантийный срок: 84 месяца — длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 14х51 16А совместима с любыми держателями, соответствующими габаритам 14×51 мм. Обязательно проверьте тип контакта — он должен быть гнездового типа, а не винтового. Для монтажа достаточно вставить вставку в держатель до упора. Перед заменой обязательно отключите питание. Индикаторная лампочка на некоторых держателях сигнализирует о сработавшей вставке — её горение означает необходимость замены.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 — международному стандарту на плавкие предохранители. Категория gL/gG обеспечивает селективность и точность срабатывания даже при высоких токах КЗ. Несмотря на отсутствие степени защиты (IP00), использование внутри закрытых корпусов делает применение безопасным. Не используйте вставку вне герметичных или изолированных устройств.

Преимущества

• Высокая отключающая способность (50 кА) — надёжно работает даже при серьёзных авариях;
• Широкая совместимость — подходит ко многим моделям держателей от EKF и других производителей;
• Долгий срок службы — гарантированный срок 84 месяца при правильной эксплуатации;
• Универсальность категории gL/gG — подходит как для кабелей, так и для чувствительной электроники;
• Простая замена — не требуется инструмент, достаточно руками вставить новую вставку.

Ограничения применения

• Не применяйте в цепях постоянного тока (DC) — вставка рассчитана только на переменный ток 50 Гц;
• Не устанавливайте открытой — IP00 не защищает от внешних воздействий, возможен риск поражения током или возгорания;
• Не используйте вместо более мощной вставки — превышение номинала (например, 20 А вместо 16 А) лишает систему защиты;
• Не рекомендовано для экстремальных условий: повышенной запылённости, агрессивной среды или температур выше +40 °C без принудительного охлаждения.

Примеры использования

• Защита входного кабеля в щите ЩО-70 на объекте с мощностью до 3,5 кВт;
• Обеспечение безопасности двигателя насоса в системе водоснабжения;
• Фазовая защита в частном доме для группы розеток;
• Автоматическая защита частотного преобразователя в промышленном оборудовании;
• Монтаж в распределительных шкафах ШРС на заводах и складах.

Практические советы

• Выбирая вставку, всегда сверяйтесь с номиналом автомата или нагрузки — 16 А подходит для нагрузки до 3,5 кВт в сети 220 В;
• При замене используйте только оригинальную вставку с таким же номиналом — не экономьте на защите;
• Проверяйте состояние держателя перед установкой — окисление контактов снижает эффективность защиты;
• Если вставка перегорает часто — ищите причину: перегрузка, короткое замыкание или неисправность оборудования;
• Храните запасные вставки в сухом месте — влага может вызвать коррозию контактных поверхностей.
