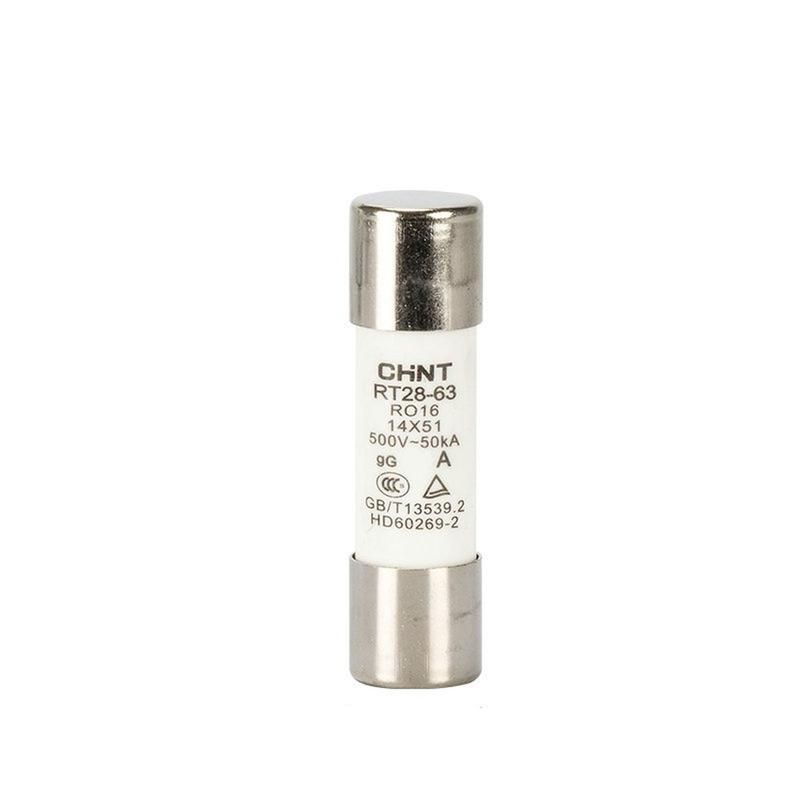

Плавкая вставка цилиндрическая RT28-63 16А 14х51 (R) | 520490 CHINT

Вставка плавкая цилиндрическая RT28-63 16А 14х51 (R) от бренда CHINT предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Эта модель подходит для установки в коммутационных аппаратах с номинальным напряжением до 500 В и частотой 50 Гц, особенно там, где требуется надёжная отключающая способность до 50 кА.

Назначение и область применения

Вставка плавкая RT28-63 16А используется для защиты силовых цепей переменного тока в распределительных щитах, пускателях, контакторах и других устройствах низковольтного электрооборудования. Она обеспечивает быстрое отключение при аварийных ситуациях - перегреве проводников или возникновении сверхтоков. Применяется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных установках. Не подходит для защиты двигателей - для этого следует использовать вставки типа aM или модели RT36-00 в конденсаторных блоках.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 500 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - наибольший ток короткого замыкания, который вставка может безопасно прервать;
• Тип напряжения: AC - работает только в сетях переменного тока;
• Категория применения: gL/gG - полная отключающая способность, подходит для защиты кабелей и оборудования от всех видов перегрузок и КЗ;
• Габариты: 14×51 мм - стандартный размер для совместимости с большинством держателей RT28;
• Рабочая частота: 50 Гц - оптимальна для промышленных сетей в России и странах СНГ.

Совместимость и монтаж

Вставка RT28-63 16А устанавливается в держатели плавких предохранителей серии RT28. Убедитесь, что держатель соответствует габаритам 14×51 мм и имеет номинальную токовую нагрузку не менее 63 А. Подключайте вставку только при отключенном питании. Направление установки не имеет значения - она односторонняя. Обязательно проверьте целостность контактных поверхностей перед монтажом. Не используйте вставки с повреждёнными корпусами или следами перегрева.

Безопасность и стандарты

Вставка выполнена в соответствии с международными стандартами IEC 60269-1 и IEC 60269-2. Категория gG гарантирует соответствие требованиям безопасности при работе в условиях высоких токов КЗ. Сигнальное устройство (обозначение Х) на корпусе - неоновая лампа с резистором - позволяет визуально определить сработавшую вставку без демонтажа. Это снижает время диагностики и исключает риск повторного включения повреждённой цепи.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных авариях;
• Стандартные габариты 14×51 мм - легко заменяется в существующих шкафах и панелях;
• Интегрированная индикация срабатывания - экономит время при обслуживании;
• Устойчивость к колебаниям температур и вибраций - подходит для жестких условий эксплуатации;
• Совместима с продукцией CHINT и другими производителями, соблюдающими стандарт RT28.

Ограничения применения

• Не предназначен для защиты электродвигателей - используйте вставки типа aM или RT36-00;
• Не работает в сетях постоянного тока - только переменный ток 50 Гц;
• Максимальный ток 16 А - нельзя применять в цепях с длительной нагрузкой выше этого значения;
• Не рекомендовано использование в конденсаторных установках - возможны импульсные токи, которые вызовут ложные срабатывания;
• Не допускается многократное восстановление - после срабатывания вставка подлежит обязательной замене.

Примеры использования

• Защита входного кабеля в распределительном щите станка с мощностью до 10 кВт;
• Фазовая защита в панели управления вентилятором промышленного масштаба;
• Автоматическая защита группы освещения в цеху с напряжением 400 В;
• Входной предохранитель в преобразователе частоты с номиналом 16 А.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетной нагрузкой цепи - лучше взять запас 10–15%, но не превышать 16 А;
• При замене используйте оригинальные вставки CHINT RT28-63 16А - аналоги могут иметь отличную временятоковую характеристику;
• Перед установкой протестируйте держатель мультиметром - убедитесь, что контакты не окислены и не имеют зазора;
• Если вставка срабатывает часто - проверьте цепь на наличие КЗ, перегрузки или неисправного оборудования, а не меняйте её на более высокого номинала;
• Храните запасные вставки в сухом месте - влага снижает надёжность контактов.
