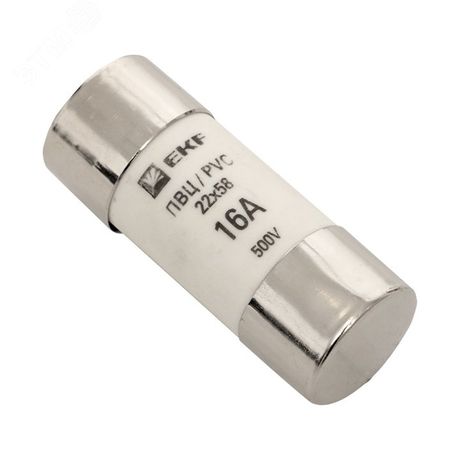

Плавкая вставка цилиндрическая ПВЦ (22х58) 16А PROxima - pvc-22x58-16 EKF

Плавкая вставка цилиндрическая ПВЦ 22х58 16А от EKF предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в распределительных щитах, где требуется надёжная и проверенная защита на уровне 16 А. Артикул pvc-22x58-16 соответствует стандартным габаритам и применяется в промышленной и жилой автоматизации.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 16А защищает электрические цепи от повреждений при превышении допустимых токов. Когда через вставку проходит ток выше 16 А - её плавкий элемент нагревается и размыкает цепь. Это предотвращает перегрев проводов, выход из строя оборудования и возгорание. Устройство устанавливается в предохранители типа ПВЦ, которые используются в распределительных панелях ЩО-70, вводно-распределительных устройствах ВРУ и шкафах ШРС. Подходит для защиты кабельных линий, насосов, двигателей, освещения и другого промышленного и бытового оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В - работает в сетях переменного тока до этого значения;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Тип напряжения: AC - предназначена исключительно для переменного тока;
• Категория применения: gL/gG - универсальная защита для кабелей и распределительных систем; совпадает с требованиями IEC 60269;
• Габариты: 22×58 мм - точный размер, подходящий для стандартных держателей ПВЦ;
• Характеристика расцепления: C - средняя времятоковая характеристика, подходит для нагрузок с умеренным пуском (например, двигатели, светильники);
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 16А совместима со всеми держателями предохранителей, рассчитанными на формат 22×58 мм. Монтировать можно только в выключенном оборудовании! Перед установкой убедитесь, что питание снято, и используйте изолированные инструменты. Направление вставки не имеет значения - она вставляется в держатель полностью. Индикаторная лампа на корпусе горит при сработавшей вставке - это позволяет быстро определить причину отказа. Для замены просто выньте старую вставку и вставьте новую - никаких регулировок не требует.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60269-1/2 и российским нормам ГОСТ Р 50030.3–2012. Категория gL/gG обеспечивает координированную защиту кабелей и оборудования. Отключающая способность 50 кА соответствует требованиям для промышленных объектов с высокими токами КЗ. Все материалы вставки термостойкие и не поддерживают горение.

Преимущества

• Высокая отключающая способность - надёжно защищает даже при серьёзных авариях;
• Стандартные размеры - легко заменяется в большинстве существующих щитов;
• Индикатор срабатывания - позволяет оперативно найти проблему без тестирования;
• Длительная гарантия - 84 месяца свидетельствуют о качестве материалов и сборки;
• Подходящая характеристика C - баланс между чувствительностью и устойчивостью к кратковременным скачкам тока.

Ограничения применения

Не использовать в цепях постоянного тока (DC) - вставка рассчитана только на переменный ток. Не применять при напряжении выше 220 В - возможен пробой и опасность возгорания. Не рекомендовано использование в условиях частых перегрузок - это снижает срок службы. Также не следует устанавливать вместо более мощных вставок (например, 20 А или 25 А) - это создаёт риск недозащиты.

Примеры использования

• Защита группы розеток в квартире или офисе через ЩО-70;
• Автоматическая защита электромотора насоса в системе водоснабжения;
• Фазовая защита в распределительном шкафу ШРС на заводе;
• Обеспечение безопасности осветительной сети в торговой зоне;
• Местная защита слаботочных устройств, запитанных через силовые преобразователи.

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток с расчетным током нагрузки - лучше выбрать с запасом 10–20%, но не больше!
• Проверяйте посадочное место перед установкой - грязь, окислы или деформация контактов могут вызывать перегрев;
• Если вставка срабатывает часто - ищите причину: перегрузка, короткое замыкание или неисправное оборудование. Не меняйте её на более мощную без анализа системы;
• Храните запасные вставки в сухом месте - влага влияет на контактные поверхности;
• При работе с щитами соблюдайте правила ЛЭБ - работайте только при отключённом питании.
