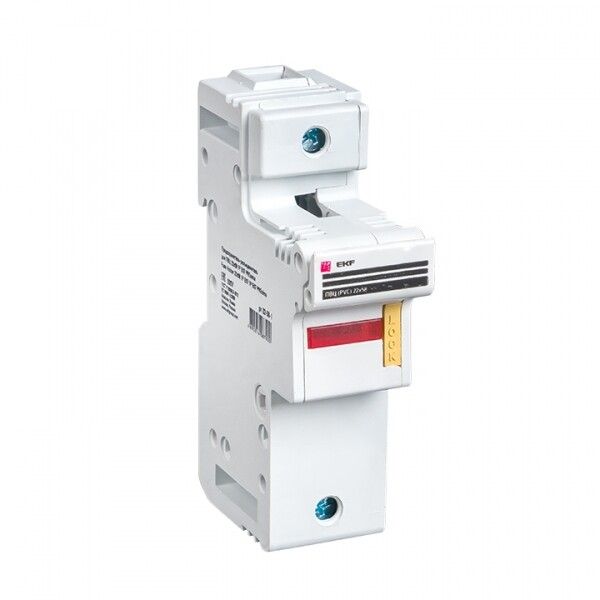

Предохранитель-разъединитель PROxima 100А 1П 22х58мм с индикацией EKF pr-22-58-1

Предохранитель-разъединитель EKF pr-22-58-1 - устройство для защиты электрических цепей от перегрузок и коротких замыканий с возможностью ручного отключения и визуальной индикации сработавшей вставки. Подходит для монтажа на DIN-рейку в щитах распределительных устройств.

Назначение и область применения

Предохранитель-разъединитель EKF pr-22-58-1 выполняет две функции: защищает цепь от аварийных токов с помощью плавкой вставки и позволяет вручную отключить питание, выполняя роль разъединителя. Устройство применяется в распределительных щитах: ЩО-70, ВРУ, ШРС, а также в системах питания станков, конвейеров, освещения и другого промышленного и бытового оборудования.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 63 А
• Типоразмер плавкой вставки: 22×58 мм
• Количество полюсов: 1
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP00 (без защиты от пыли и воды)
• Климатическое исполнение: УХЛ3 (для работы при температуре от −40C до +40C, умеренный и холодный климат)
• Индикация срабатывания: оптическая (индикаторная лампа горит при перегорании вставки)
• Способ крепления: винтовой на DIN-рейку
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-22-58-1 совместим со всеми плавкими вставками типоразмера 22×58 мм. Для монтажа используется винтовое крепление на стандартной DIN-рейке шириной 35 мм. Кабель подключается через зажимы, рассчитанные на провода сечением до 35 мм2. Обязательно соблюдайте плотность затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контактные площадки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60269-1-2010, который регламентирует безопасность и надежность предохранителей переменного тока. Индикация срабатывания обеспечивает оперативное выявление отказа без вскрытия корпуса. Однако степень защиты IP00 требует установки исключительно внутри закрытых распределительных щитов - открытый монтаж запрещён.

Преимущества

• Визуальная индикация сработавшей вставки снижает время диагностики неисправности
• Одинаковый габарит вставки и корпуса обеспечивает универсальность замены
• Простая конструкция без сложных механизмов повышает надёжность
• Долгий гарантийный срок (7 лет) свидетельствует о высоком качестве сборки
• Поддержка стандарта DIN позволяет легко интегрировать в существующие щитовые решения

Ограничения применения

• Не предназначена для работы вне закрытых щитов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не имеет рукоятки - управление осуществляется только через доступ к винтовому креплению, что усложняет частое отключение
• Не подходит для цепей постоянного тока - работает только на переменном токе 220 В
• Запрещено использовать с вставками других типоразмеров - даже небольшое отличие в габаритах может привести к некорректному контакту

Примеры использования

• Защита группы розеток в жилом доме через щит ЩО-70
• Отключение и защита двигателя насоса в промышленном шкафу ШРС
• Раздельная защита осветительной линии в офисном помещении
• Аварийное отключение участка конвейера для планового обслуживания

Практические советы

• Перед заменой вставки всегда отключите питание всей цепи - даже при отключенном разъединителе есть риск наличия напряжения на входе
• Выбирайте вставку с номиналом, равным или чуть ниже максимального рабочего тока нагрузки - не используйте завышенные значения
• Проверяйте состояние контактов при каждой замене вставки - окисление или подгорание требуют очистки или замены самого разъединителя
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно герметизируйте щит или выбирайте модели с более высокой степенью защиты
• Помните: индикатор горит только при перегорании вставки - он не сигнализирует о перегрузке до момента срабатывания
