Предохранитель-разъединитель для ПВЦ 22x58 3P (с индикацией) | pr-22-58-3 EKF

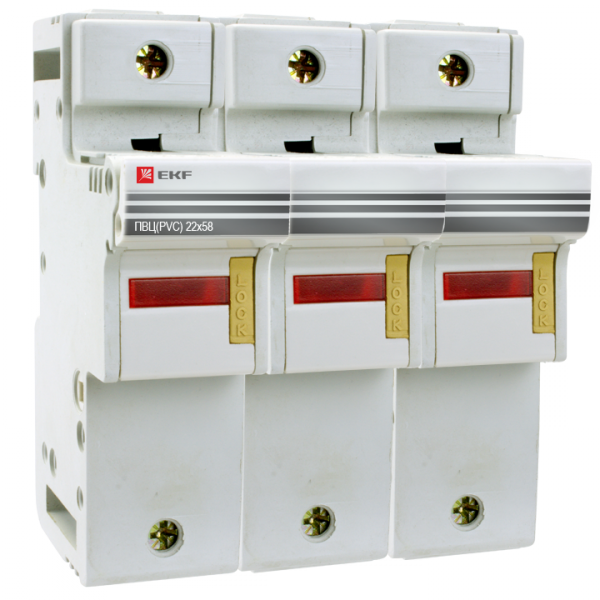

Предохранитель-разъединитель EKF pr-22-58-3 - устройство для коммутации и защиты трёхфазной сети до 220 В. Он сочетает функции разъединителя и держателя плавкой вставки типа 22×58 мм с визуальной индикацией сработавшего элемента. Подходит для установки в щитовые помещения промышленных объектов и жилых зданий.

Назначение и область применения

Предохранитель-разъединитель EKF pr-22-58-3 используется для безопасного отключения трёх фаз электрической цепи и защиты от перегрузок и коротких замыканий. Устройство позволяет вручную отсоединить питание перед обслуживанием или ремонтом, одновременно контролируя состояние плавкой вставки через индикатор.

Применяется в распределительных щитах: ЩО-70, ВРУ, ШРС, а также на участках с высокой нагрузкой - станки, насосы, компрессоры, системы вентиляции. Особенно эффективен там, где требуется оперативное выявление отказа одной из фаз.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 125 А
• Типоразмер плавкой вставки: 22×58 мм (соответствует стандартным вставкам класса gG/gL)
• Количество полюсов: 3
• Габариты: 22×58 мм (по размеру вставки; корпус занимает 6 модулей DIN)
• Индикация срабатывания: оптическая (видна невооружённым глазом - горит лампа при перегорании вставки)
• Максимальное сечение кабеля: 35 мм2
• Способ крепления: винтовое на Din-рейке
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, устойчив к повышенной влажности)
• Гарантия: 84 месяца
• Соответствие нормам: ГОСТ Р МЭК 60269-1-2010

Совместимость и монтаж

Предохранитель-разъединитель EKF pr-22-58-3 совместим со всеми плавкими вставками типоразмера 22×58 мм, соответствующих ГОСТ 2822–75 и МЭК 60269. Для работы необходима установка на Din-рейку шириной 6 модулей. Клеммы рассчитаны на провода сечением до 35 мм2 - используются медные многожильные или одножильные кабели с зачищенными концами и наконечниками (при необходимости).

Подключение выполняется винтовым способом: затяжка должна быть достаточной для надёжного контакта, но без деформации клемм. Перед заменой вставки обязательно отключите питание всей цепи.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60269-1-2010, что гарантирует точность срабатывания при аварийных токах и безопасность при работе. Индикация срабатывания снижает риск случайного включения повреждённой цепи. Однако из-за степени защиты IP00 использование вне электрошкафа запрещено - контактные части находятся под напряжением даже при отключенном положении.

Преимущества

• Чёткая визуальная индикация - сразу видно, какая именно фаза отключилась, без тестирования мультиметром.
• Функциональное сочетание: разъединитель + держатель предохранителя = меньше места в щите и проще диагностика.
• Высокая долговечность: металлические контакты и прочный корпус обеспечивают работу более 7 лет при соблюдении условий эксплуатации.
• Широкая совместимость с популярными вставками - легко найти замену в любом специализированном магазине.

Ограничения применения

• Не предназначена для автоматического отключения - только ручное управление.
• IP00 исключает применение во влажных, пыльных или открытых местах - обязательна установка в герметичный щит.
• Не работает с вставками других типоразмеров (например, 35×100 мм); нельзя использовать вместо автомата с тепловой/магнитной защитой.
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций при обслуживании.

Примеры использования

• Защита трёхфазного двигателя на производстве - при перегреве или КЗ одна из вставок перегорает, индикатор светится, ремонт начинается точно по проблемному каналу.
• Щитовая вводного устройства ЖК - обеспечивает удобное отключение питания этажа для планового ремонта.
• Аварийный рубильник в системе освещения торгового комплекса - позволяет быстро отключить группу светильников без доступа к главному щиту.

Практические советы

• Перед установкой проверьте соответствие номинала вставки (ток и время-ток характеристика) нагрузке цепи - не используйте заведомо большую вставку ради “надёжности”.
• Обязательно пометьте каждый предохранитель-разъединитель EKF pr-22-58-3 этикеткой - указывайте номер цепи и номинал вставки.
• При замене вставки всегда используйте оригинальные или сертифицированные аналоги - некачественные вставки могут не сработать при КЗ.
• Проверяйте индикаторы регулярно - если лампа не горит, но цепь не работает, возможна механическая неисправность самого держателя.
• Убедитесь, что габариты 6 модулей подходят вашему щиту - некоторые старые модели имеют ограниченное пространство между рейками.
