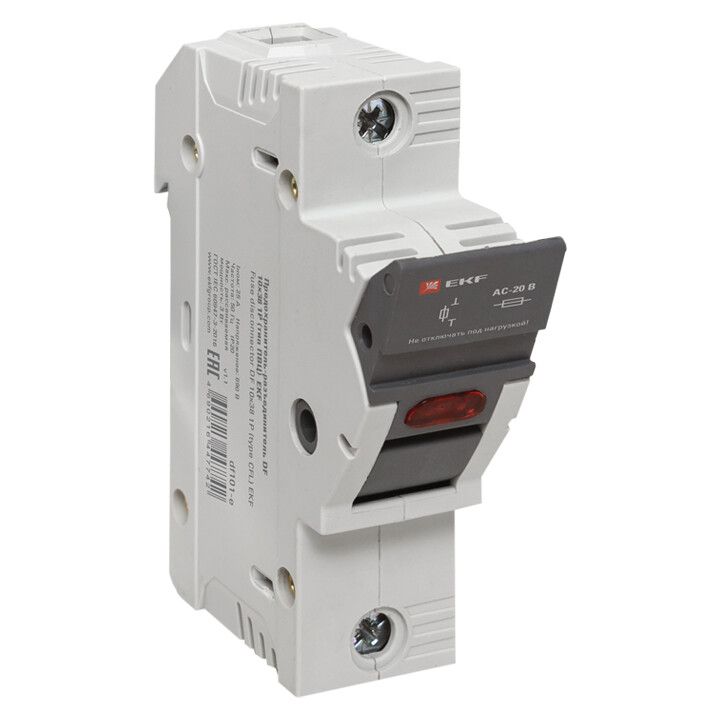

Предохранитель-разъединитель DF 22×58 3-полюсный (тип ПВЦ) от EKF сочетает функции коммутации и защиты - позволяет отключить цепь вручную и автоматически прервать ток при перегрузках или КЗ. Артикул df223-e рассчитан на промышленные и распределительные системы до 660 В.

Назначение и область применения

Этот прибор используется для защиты электрических цепей от сверхтоков - коротких замыканий и длительных перегрузок. Он также служит ручным разъединителем: позволяет физически отсоединить участок сети для обслуживания или ремонта. Подходит для установки в щитах распределительных устройств, на входе в оборудование, в системах с высокой нагрузкой - например, на станках, насосах, конвейерах и других промышленных устройствах.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 100 А - выдерживает постоянный рабочий ток до 100 ампер;
• Типоразмер вставки: 22×58 мм - совместим с плавкими вставками типа ПВЦ и аналогичными;
• Количество полюсов: 3 - защищает трёхфазную цепь полностью;
• Степень защиты IP00 - нет защиты от пыли и воды; устанавливается только внутри закрытых щитов;
• Способ монтажа: винтовое крепление на DIN-рейку шириной 3 модуля;
• Присоединение проводов: болтовое - требует затяжки клемм гаечным ключом;
• Индикация: при срабатывании вставки загорается сигнальная лампа;
• Гарантия: 84 месяца - из-за механической надёжности конструкции;
• Цвет корпуса: серый - соответствует стандартному цветовому решению EKF.

Совместимость и монтаж

Предохранитель-разъединитель DF 22×58 3-полюсный (тип ПВЦ) монтируется на DIN-рейку шириной 3 модуля. Для подключения используйте медные жилы сечением, соответствующим номинальному току 100 А - обычно 16–25 мм2. Присоединение выполняется через болтовые зажимы: перед подключением проверьте плотность затяжки - недостаточно затянутые клеммы вызывают нагрев. Установите устройство так, чтобы была доступна замена вставок - не забудьте про свободное место спереди. Совместим только с плавкими вставками типа ПВЦ (например, ПВЦ-100А) - другие типы не подходят по форме и контактам.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-3 для предохранителей низкого напряжения. Однако степень защиты IP00 означает, что он не имеет внешней защиты - запрещено использовать вне электрошкафа. Наличие индикаторной лампы позволяет визуально определить сработавшую вставку, снижая риск случайного включения повреждённой цепи.

Преимущества

• Объединяет две функции - защита + разъединение - экономит место в щите;
• Индикатор срабатывания ускоряет диагностику отказа;
• Высокая долговечность конструкции - гарантия 7 лет;
• Простая замена вставок без демонтажа всего устройства;
• Совместимость с популярными вставками ПВЦ - легко найти запчасти.

Ограничения применения

• Не предназначен для открытой установки - IP00 требует герметичного шкафа;
• Не подходит для частых операций включения/выключения - не является аппаратом управления;
• Работает только с вставками типа ПВЦ - нельзя использовать вставки других форматов;
• Не рекомендован для цепей с высокой импульсной нагрузкой - возможны ложные срабатывания;
• Отсутствие рукоятки требует осторожности при работе - лучше применять изолирующие средства.

Примеры использования

• Защита трёхфазного двигателя мощностью до 55 кВт в промышленном оборудовании;
• Входной коммутационно-защитный узел в распределительном щите производственного цеха;
• Щитовая защита насосных станций, компрессоров, конвейерных линий;
• Резервирование цепей в системах бесперебойного питания (при условии соблюдения режима работы).

Практические советы

• Перед заменой вставки обязательно отключите питание и проверьте отсутствие напряжения тестером;
• Выбирайте вставку с точно таким же номиналом - 100 А - не выше и не ниже;
• Проверяйте состояние контактов при каждой замене - окисление увеличивает сопротивление и вызывает перегрев;
• Если вставка перегорела несколько раз за короткий срок - ищите причину: КЗ, перегрузка или несоответствие нагрузки;
• При сборке щита оставляйте минимум 5 см свободного места вокруг устройства для теплоотвода и доступа.
