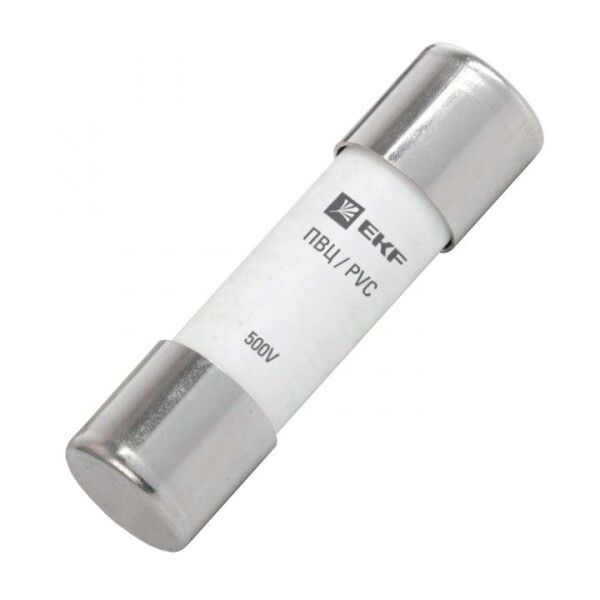

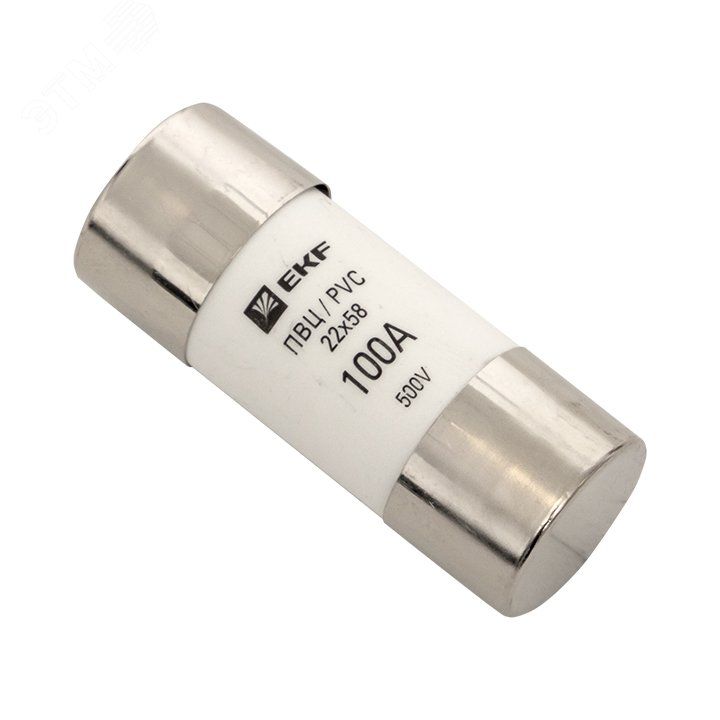

Вставка плавкая цилиндрическая ПВЦ PROxima 100А 22х58 EKF pvc-22x58-100

Плавкая вставка цилиндрическая ПВЦ 22х58 100А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и оборудования в промышленной и бытовой электросетях. Артикул pvc-22x58-100 соответствует габаритам 22×58 мм и номинальному току 100 А.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 100А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки и оборудования. Индикаторная лампочка на корпусе сигнализирует о сработавшей защите.

Применяется в распределительных щитах типа ЩО-70, вводно-распределительных устройствах (ВРУ), шкафах распределительных силовых (ШРС), а также в других аппаратах, где требуется защита однофазных и трёхфазных нагрузок до 100 А.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока, для которой рассчитана вставка.
• Тип тока: Переменный (AC), частота 50 Гц - совместима с сетями России и стран СНГ.
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая высокие импульсы тока.
• Габариты: 22 × 58 мм - стандартный размер для установки в типовые держатели плавких предохранителей.
• Количество полюсов: 1 - предназначена для защиты одной фазы цепи.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчива к повышенной влажности и запылённости в закрытых помещениях.
• Степень защиты: IP00 - не имеет внешней защиты; требует установки в корпус или держатель с защитой.
• Гарантийный срок: 84 месяца (7 лет) - длительный срок хранения и эксплуатации при соблюдении условий.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 100А устанавливается исключительно в специализированные держатели плавких предохранителей, которые имеют соответствующую форму и контактные площадки. Монтаж осуществляется на аппарат - то есть встраивается в уже установленное оборудование, такое как автоматические выключатели, рубильники или комбинированные устройства.

Не устанавливайте вставку вручную без держателя - это опасно! Контакты должны плотно прилегать, чтобы избежать нагрева и искрения. Для замены используйте изолирующие инструменты и отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010 - международному стандарту на плавкие предохранители низковольтного класса. Это гарантирует точность характеристик, безопасность срабатывания и соответствие нормам электроустановок РФ.

Вставка не содержит токсичных материалов, не выделяет газов при срабатывании и прошла сертификацию на электробезопасность.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать её даже в мощных промышленных системах.
• Совместима со стандартными держателями, что упрощает замену и ремонт.
• Индикатор срабатывания даёт визуальную информацию о состоянии защиты - не нужно проверять мультиметром каждую вставку.
• Длительный срок службы и гарантированная надёжность благодаря качественным материалам производства EKF.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• Степень защиты IP00 требует обязательной установки в корпус или держатель с защитным кожухом - нельзя использовать открытой.
• Не подходит для защиты двигателей с высокими пусковыми токами без учёта времени срабатывания - выбирайте более медленные категории (например, aM), если требуется задержка.
• Запрещено использовать в условиях температуры ниже −40 C или выше +40 C - выход за пределы УХЛ3 снижает надёжность.

Примеры использования

• Защита вводного автомата в щите ЩО-70 на 100 А.
• Обеспечение безопасности кабельной линии питания станка с мощностью до 22 кВт.
• Фазовая защита в распределительном шкафу ШРС на объекте с трёхфазным питанием (три таких вставки на три фазы).
• Резервная защита в ВРУ здания при наличии основного автоматического выключателя.

Практические советы

• При замене всегда проверяйте, что новая вставка точно соответствует по току, габаритам и категории (gL/gG). Нельзя ставить вставку меньшего номинала - она будет срабатывать ложно, большего - потеряете защиту.
• Если вставка сгорела несколько раз подряд - ищите причину: короткое замыкание, перегрузка или неисправность самого оборудования.
• При монтаже в держатель убедитесь, что контакты чистые и не окислены - плохой контакт вызывает перегрев и преждевременную поломку.
• Храните запасные вставки в сухом месте, избегайте механических воздействий - повреждение плавкого элемента может привести к отказу при аварии.
• Помните: Плавкая вставка цилиндрическая ПВЦ 22х58 100А - это расходный элемент. Она не ремонтируется, только заменяется.
