Плавкая вставка цилиндрическая ПВЦ (22х58) 125А | pvc-22x58-125 EKF

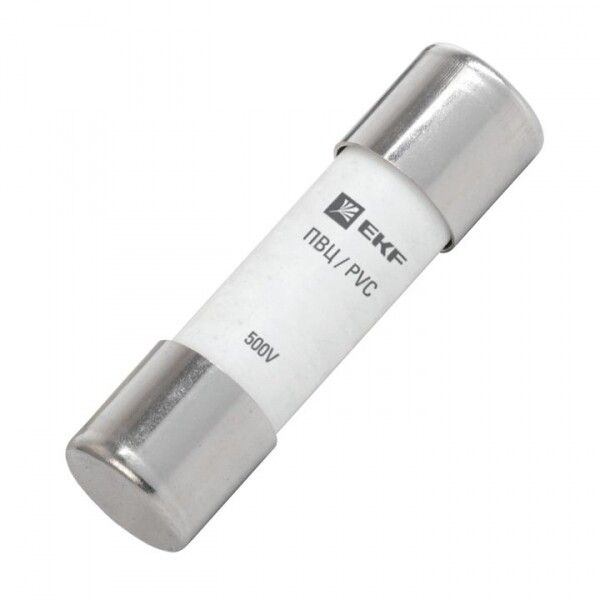

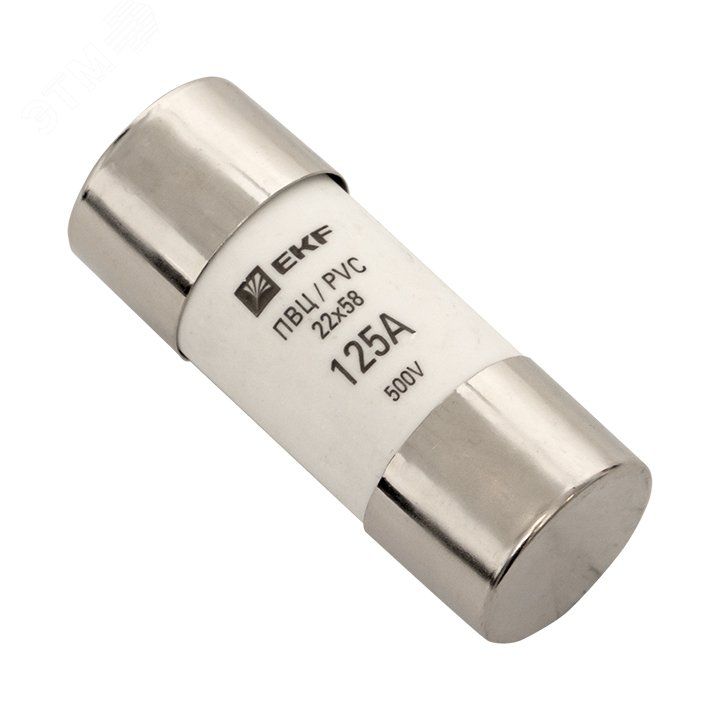

Вставка плавкая цилиндрическая ПВЦ 22х58 125А от EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и оборудования в промышленной и бытовой электросетях. Артикул pvc-22x58-125 соответствует стандартным габаритам и номинальному току 125 А.

Назначение и область применения

Вставка плавкая цилиндрическая ПВЦ 22х58 125А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. После срабатывания она перегорает, разрывая цепь, что предотвращает повреждение проводки и оборудования. Индикаторная лампочка на корпусе сигнализирует о сработавшей вставке.

Применяется в распределительных щитах типа ЩО-70, вводно-распределительных устройствах (ВРУ), шкафах распределительных силовых (ШРС), а также в других системах, где требуется защита переменного тока до 125 А.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока.
• Габариты: 22×58 мм - стандартный размер, совместимый с большинством держателей плавких вставок.
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Характеристика расцепления: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение).
• Род тока: Переменный (AC) - работает только в сетях 50 Гц.
• Количество полюсов: 1 - защищает одну фазу цепи.
• Категория применения: gL/gG - универсальная защита кабелей и оборудования по международному стандарту IEC 60269.
• Степень защиты: IP00 - вставка не имеет внешней защиты; требует установки в закрытом корпусе или держателе.
• Частота: 50 Гц - оптимизирована для российских и европейских сетей.
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −40C до +40C, с возможностью повышенной влажности.
• Нормативный документ: ГОСТ Р МЭК 60269-1-2010 - соответствие российскому и международному стандарту на плавкие вставки.
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Вставка плавкая цилиндрическая ПВЦ 22х58 125А устанавливается исключительно в специализированные держатели или автоматические выключатели с соответствующими контактными площадками. Монтаж осуществляется «на аппарат» - то есть вставка вставляется в готовую колодку, не требует пайки или болтовых соединений.

Обязательно проверяйте посадочный диаметр и глубину держателя: габариты 22×58 мм должны точно соответствовать размерам контактов. Несоответствие может вызвать нагрев, искрение или отказ в работе.

Не используйте вставку в качестве замены для вставок другого типоразмера - даже если они имеют близкий номинал тока. Это нарушает координацию защиты и создаёт риск аварии.

Безопасность и стандарты

Вставка плавкая цилиндрическая ПВЦ 22х58 125А сертифицирована по ГОСТ Р МЭК 60269-1-2010, что гарантирует её безопасность при срабатывании при высоких токах КЗ. Отключающая способность 50 кА позволяет использовать её в зонах с высокой потенциальной мощностью короткого замыкания - например, рядом с трансформаторами или главными вводами.

Из-за степени защиты IP00 вставка не защищена от прикосновения и попадания сторонних предметов - поэтому всегда должна находиться внутри закрытого корпуса. Самостоятельное использование вне держателя запрещено.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже в условиях сложных электросетей.
• Совместимость с широким спектром держателей благодаря стандартизованным габаритам 22×58 мм.
• Индикатор срабатывания - позволяет быстро диагностировать причину отключения без вскрытия щита.
• Долгий срок службы и гарантированная надёжность от бренда EKF.
• Подходящая характеристика «C» для защиты двигателей, насосов, компрессоров и светильников с пусковыми токами.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50 Гц.
• Не подходит для защиты чувствительной электроники (компьютеры, серверы) - из-за медленного времени срабатывания по сравнению с электронными предохранителями.
• Не может использоваться в открытых местах или на улице - степень защиты IP00 требует герметичного корпуса.
• Не рекомендуется для частых перегрузок - многократные срабатывания снижают надёжность держателя и увеличивают риск возгорания.
• Не заменяет автоматический выключатель - служит лишь как одноразовая защита в составе более сложной системы.

Примеры использования

• Защита кабеля питания трёхфазного двигателя в промышленном станке (при условии, что он питается через однофазный контур).
• Фазная защита вводного автомата в щите ЩО-70 на объекте с малой мощностью потребления.
• Дополнительная защита группы розеток в распределительном шкафу ШРС, где установлены насосы или вентиляторы.
• Замена сработавшей вставки в старом ВРУ, где предусмотрены именно цилиндрические вставки ПВЦ.

Практические советы

• При замене вставки обязательно отключите питание всей цепи. Даже при отключенном автомате может сохраняться напряжение на входе.
• Выбирайте вставку с точным совпадением номинала тока - нельзя ставить 160 А вместо 125 А, чтобы «не перегорала». Это лишает оборудование защиты.
• Проверьте состояние держателя перед установкой новой вставки: окисление контактов или деформация пружины - причина повторных срабатываний.
• Храните запасные вставки в сухом месте. Влага может повредить внутренние элементы, даже если вставка ещё не использовалась.
• При частых срабатываниях - ищите причину: перегрузка, короткое замыкание или несоответствие выбранной характеристики (C) нагрузке.
