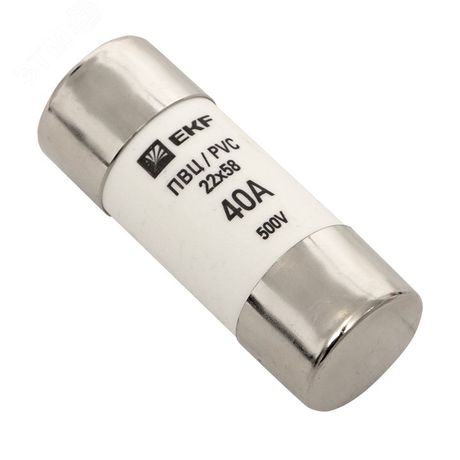

Вставка плавкая цилиндрическая PROxima 22х58 40А EKF pvc-22x58-40

Плавкая вставка цилиндрическая ПВЦ 22х58 40А от EKF предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в промышленных и жилых сетях переменного тока, особенно там, где требуется надёжная и одноразовая защита. Артикул pvc-22x58-40 соответствует стандартным габаритам и применяется в типовых распределительных устройствах.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 40А защищает электрические цепи от повреждений при превышении допустимого тока. Она работает в качестве одноразового элемента: при аварии - перегорает, разрывая цепь. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в аппаратуре на объектах с умеренной влажностью и температурой.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока;
• Тип тока: AC (переменный) - применение только в сетях 50 Гц;
• Габариты: 22×58 мм - стандартный размер для совместимости с большинством держателей;
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая длительные перегрузки и КЗ;
• Характеристика расцепления: C - средняя времятоковая характеристика, подходящая для нагрузок со слабым пуском (например, освещение, нагревательные приборы);
• Степень защиты IP00: открытое исполнение - требует установки в закрытом корпусе или держателе;
• Климатическое исполнение УХЛ3: рассчитана на работу при температуре от −40C до +40C и повышенной влажности;
• Количество полюсов: 1 - однофазное исполнение;
• Гарантия: 84 месяца - подтверждает долговечность материалов и технологии производства;
• Соответствие: ГОСТ Р МЭК 60269-1-2010 - соблюдение международных норм безопасности.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 40А устанавливается в специальные держатели (аппараты) с контактными зажимами. Совместима с любыми устройствами, поддерживающими стандартные размеры 22×58 мм. Для монтажа необходимо отключить питание, извлечь старую вставку и вставить новую плотно до фиксации. Недопустимо использовать её вне держателя - риск поражения током и возгорания!

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ Р МЭК 60269-1-2010, что гарантирует контроль качества, термостойкость и надёжность отключения. Благодаря высокой отключающей способности (50 кА) обеспечивается безопасность даже при серьёзных авариях. Однако, поскольку степень защиты IP00 отсутствует, использование без корпуса запрещено - это обязательное условие согласно правилам электробезопасности.

Преимущества

• Высокая коммутационная способность - надёжно отключает большие токи КЗ;
• Стандартные размеры - легко заменяется в существующих системах;
• Подходящая характеристика “C” - оптимальна для обычных потребителей без мощных двигателей;
• Долгий срок службы - 7 лет гарантии указывает на качественные материалы;
• Совместимость с широким спектром держателей - снижает затраты на модернизацию.

Ограничения применения

• Не постоянный ток (DC) - только для сетей 50 Гц переменного тока;
• Не имеет внутренней защиты - обязательно нужен корпус/держатель;
• Не рекомендована для защиты двигателей с частыми пусками - лучше выбрать вставку категории D;
• Максимальное напряжение 220 В - нельзя использовать в трёхфазных сетях выше 250 В на фазу;
• Не подходит для открытых площадок без герметичных кожухов - класс УХЛ3 позволяет работать во влажном воздухе, но не под дождём или брызгами.

Примеры использования

• Защита групповой линии освещения в офисе или квартире;
• Обеспечение безопасности тепловентиляторов, водонагревателей, печей;
• Функциональная защита входных автоматических выключателей в щите ЩО-70;
• Дополнительная защита вводных устройств ВРУ в многоквартирных домах;
• Автономные системы управления насосами и компрессорами малой мощности.

Практические советы

• Выбирая плавкую вставку цилиндрическую ПВЦ 22х58 40А, проверьте соответствие номинала тока нагрузке - не используйте меньший номинал, чтобы избежать ложных срабатываний;
• При замене всегда используйте аналогичную модель - отличие по характеристике (B/C/D) меняет время срабатывания;
• Если вставка перегорела несколько раз за месяц - ищите причину: пробой, КЗ или завышенная нагрузка;
• Убедитесь, что держатель не окислен и контакты плотно прилегают - плохой контакт вызывает перегрев;
• Храните запасные вставки в сухом месте - влага влияет на надёжность работы;
• Arтикул pvc-22x58-40 от EKF - один из самых распространённых в России, поэтому найти замену просто даже через год.
