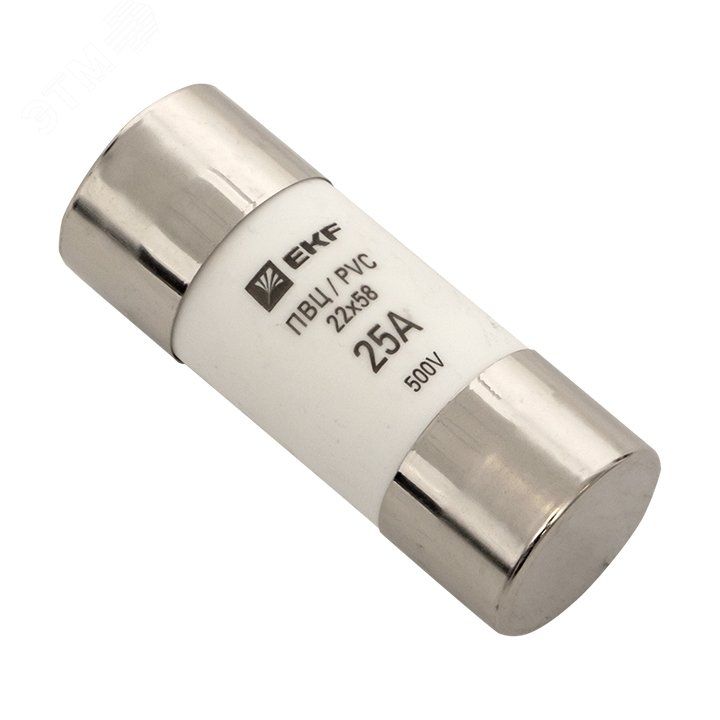

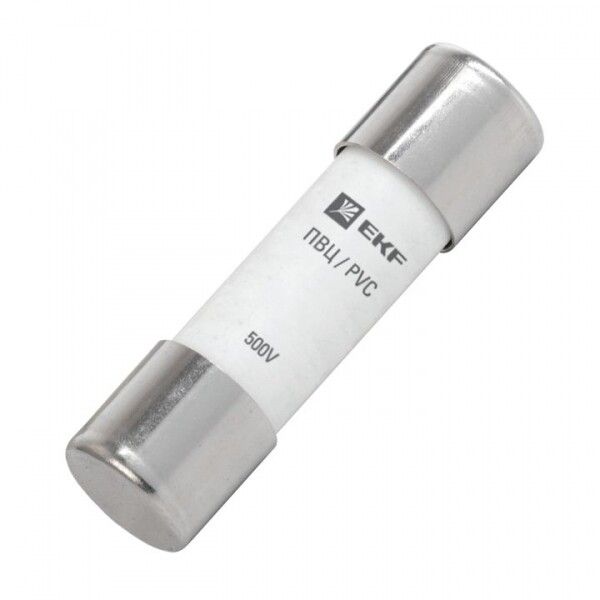

Плавкая вставка цилиндрическая ПВЦ (22х58) 25А EKF PROxima | pvc-22x58-25

Плавкая вставка цилиндрическая ПВЦ 22х58 25А от бренда EKF — это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и оборудования в условиях промышленной и бытовой электросети.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 25А используется для защиты электрических цепей от сверхтоков — когда нагрузка превышает допустимую величину или возникает короткое замыкание. После срабатывания вставка перегорает, разрывая цепь и предотвращая повреждение проводки, двигателей, автоматических выключателей и другого оборудования.

Подходит для установки в распределительных щитах типа ЩО-70, вводно-распределительных устройствах (ВРУ), шкафах распределительных силовых (ШРС), а также в других аппаратах, где предусмотрена замена плавких вставок.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который вставка выдерживает без перегорания.
• Номинальное напряжение: 220 В — рассчитана на работу в сетях переменного тока до этого значения.
• Тип тока: Переменный (AC), частота 50 Гц — совместима с обычными сетями в России и странах СНГ.
• Отключающая способность: 50 кА — способна безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Характеристика расцепления: C — оптимальна для защиты оборудования с умеренным пусковым током (например, двигатели, освещение, насосы).
• Габариты: 22×58 мм — стандартный размер для совместимости с большинством держателей плавких вставок.
• Количество полюсов: 1 — защищает одну фазу цепи.
• Степень защиты IP00: Нет внешней защиты — вставка должна устанавливаться внутри корпуса или держателя, исключающего доступ к токоведущим частям.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью, без агрессивных сред.
• Нормативный документ: ГОСТ Р МЭК 60269-1-2010 — соответствует международным требованиям к плавким предохранителям.
• Гарантийный срок: 84 месяца (7 лет) — длительный срок хранения и эксплуатации при соблюдении условий.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 25А устанавливается в специальные держатели (аппараты) с контактами, подходящими по габаритам 22×58 мм. Монтаж осуществляется только при отключенном питании. Не требует инструментов — вставляется вручную до упора. Контакты должны быть плотными, без окисления — иначе возможен нагрев и преждевременное сгорание.

Не используйте вставки с другими габаритами (например, 22×60 или 14×51) — они не войдут или будут плохо контактировать.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010, что гарантирует соответствие требованиям безопасности, термической и механической прочности. Категория применения gL/gG означает универсальную защиту как от перегрузок, так и от коротких замыканий. Индикаторная лампочка на некоторых моделях держателей сигнализирует о сработавшей вставке — но сама вставка не имеет встроенного индикатора.

Преимущества

• Высокая отключающая способность (50 кА) — надёжно защищает даже при серьёзных авариях.
• Совместимость со стандартными держателями — легко заменить в существующих системах.
• Долгий срок службы — гарантировано 7 лет при правильной эксплуатации.
• Устойчивость к колебаниям температуры — подходит для холодных помещений и неотапливаемых зон.
• Простая замена — не требуется демонтаж всего аппарата, достаточно извлечь и вставить новую вставку.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для AC 50 Гц.
• Не защищает от скачков напряжения (ударов, импульсов) — для этого нужны TVS-диоды или стабилитроны.
• IP00 — нельзя использовать вне корпуса; открытый монтаж запрещён!
• Не рекомендовано применять в цепях с очень высоким пусковым током (например, крупные компрессоры, тяжёлые станки) — лучше выбрать вставку категории D.
• Запрещено восстановление или “ремонт” перегоревшей вставки — это опасно и противоречит нормам.

Примеры использования

• Защита кабельной линии питания насосной станции в ВРУ.
• Фазовая защита вводного автомата в щите ЩО-70 на объекте с мощностью до 5,5 кВт.
• Дополнительная защита частотного преобразователя в шкафу ШРС.
• Обеспечение селективности в многоступенчатой системе защиты промышленного участка.

Практические советы

• Выбирая вставку, всегда проверяйте номинальный ток оборудования — он должен быть равен или чуть выше рабочего тока, но ниже допустимого тока кабеля.
• При замене используйте только оригинальные вставки того же класса (gG/gL) и номинала — аналоги могут иметь другие времятоковые характеристики.
• Проверьте состояние держателя перед установкой: нет ли трещин, следов перегрева, окисления контактов.
• Если вставка перегорает часто — причина не в ней, а в проблеме в цепи: перегрузка, плохой контакт, короткое замыкание. Ищите причину, а не меняйте вставку на более мощную.
• Храните запасные вставки в сухом месте — влага снижает надёжность контакта.
