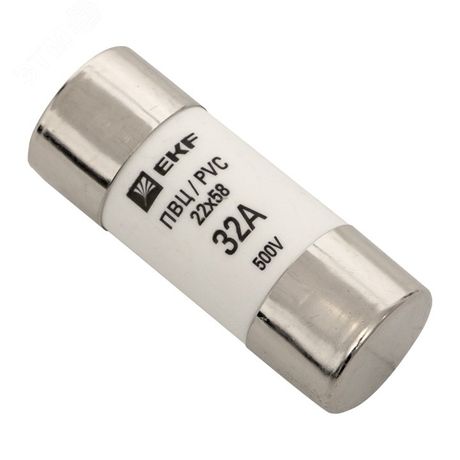

Плавкая вставка цилиндрическая ПВЦ (22х58) 32А | pvc-22x58-32 EKF

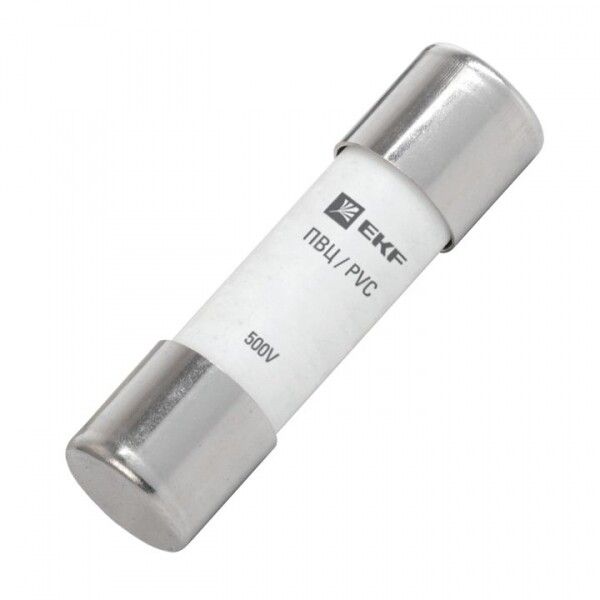

Плавкая вставка цилиндрическая ПВЦ 22х58 32А от EKF — это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Применяется в аппаратах управления и распределения электроэнергии, особенно там, где требуется надёжная защита оборудования с высокой отключающей способностью.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 32А используется для защиты электрических цепей переменного тока от сверхтоков — как длительных перегрузок, так и аварийных коротких замыканий. После срабатывания вставка перегорает, разрывая цепь, что предотвращает повреждение проводки, двигателей, автоматических выключателей и другого оборудования. Подходит для установки в устройствах с типовым монтажом на аппарат — например, в предохранительных рубильниках, щитах управления, силовых ячейках.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В — рабочее напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА — максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Тип напряжения: переменный ток (AC), частота 50 Гц — совместима с сетями России и стран СНГ;
• Категория применения: gL/gG — универсальная защита для кабельных линий и оборудования, включая двигатели и трансформаторы;
• Габариты: 22×58 мм — стандартный размер, соответствует большинству держателей плавких вставок;
• Характеристика расцепления: C — умеренно быстрое срабатывание, подходит для нагрузок с пусковыми токами (например, электродвигатели);
• Количество полюсов: 1 — защищает одну фазу; для трёхфазной системы требуются три вставки;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности;
• Степень защиты: IP00 — не имеет внешней защиты, требует установки в корпус или держатель с защитой;
• Гарантийный срок: 84 месяца — подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 32А устанавливается в специальные держатели типа “на аппарат” — они есть в предохранительных рубильниках, модульных щитах и контакторах. Размер 22×58 мм стандартизирован, поэтому вставка совместима с большинством устройств, соответствующих ГОСТ Р МЭК 60269-1-2010. Для правильной работы важно использовать держатель того же класса и с аналогичным контактным давлением. Нельзя устанавливать вставку вручную без отключения питания — даже при отключенном оборудовании возможен остаточный заряд.

Безопасность и стандарты

Плавкая вставка цилиндрическая ПВЦ 22х58 32А сертифицирована по ГОСТ Р МЭК 60269-1-2010 — международному стандарту на плавкие предохранители. Это гарантирует соответствие требованиям безопасности, термической стойкости и надёжности отключения. Производитель EKF соблюдает нормы по качеству материалов и контролю процесса изготовления. Индикаторная лампочка на некоторых держателях сигнализирует о сработавшей вставке — это ускоряет диагностику отказа.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает защиту даже при серьёзных КЗ;
• Категория gL/gG позволяет применять вставку как для кабелей, так и для электромоторов;
• Стандартные габариты обеспечивают широкую совместимость с существующими решениями;
• Климатическое исполнение УХЛ3 делает её пригодной для использования в неотапливаемых помещениях и на объектах с суровым микроклиматом;
• Долгий гарантийный срок (7 лет) указывает на качество компонентов и технологию производства.

Ограничения применения

• Не применяется в цепях постоянного тока — только для AC 50 Гц;
• IP00 означает отсутствие защиты от пыли и влаги — обязательно использование в закрытом корпусе или держателе;
• Не подходит для защиты чувствительной электроники — из-за медленного срабатывания по сравнению с полупроводниковыми предохранителями;
• Однополюсная конструкция требует установки трёх вставок для трёхфазной системы — нельзя использовать как единственный элемент в многофазной цепи;
• После срабатывания вставка подлежит обязательной замене — восстановлению не подлежит.

Примеры использования

Плавкая вставка цилиндрическая ПВЦ 22х58 32А часто встречается в:

• Щитах управления насосными станциями;
• Рубильниках на промышленных конвейерах;
• Автоматических выключателях с предохранительными вставками;
• Распределительных шкафах для электродвигателей мощностью до 15–20 кВт;
• Оборудовании в цехах с высокой вероятностью КЗ — например, сварочных участках.

Практические советы

• Выбирая вставку, проверьте, чтобы номинальный ток держателя был равен или выше 32 А — иначе возможен нагрев и выход из строя;
• При замене всегда используйте вставку точно такого же типа — 32 А, 22×58 мм, gL/gG — замена на более высокий ток опасна!
• Используйте изолированные плоскогубцы для извлечения и установки — даже при отключённом питании есть риск поражения током;
• Если вставка перегорела несколько раз за короткий период — ищите причину: неисправность нагрузки, плохой контакт, перегрузка;
• Храните запасные вставки в сухом месте — влага снижает надёжность контактов при установке.
